Este proyecto fue un encargo de Corsair, querían algo que representara el logo y la imagen de Corsair, así que diseñamos y fabricamos el PC mod Corsair Z1, un ordenador personalizado para homenajear a la marca y exponer sus mejores productos.
Cómo hicimos el PC custom Corsair Z1
El diseño definitivo fue el logotipo de Corsair vacío con el hardware alrededor y líneas que recordasen a las de los barcos. Diseñamos y construimos el chasis desde cero. Para fabricarlo hemos usado cinco clases de metacrilato y tres tipos de PVC.
Planificación y corte de piezas

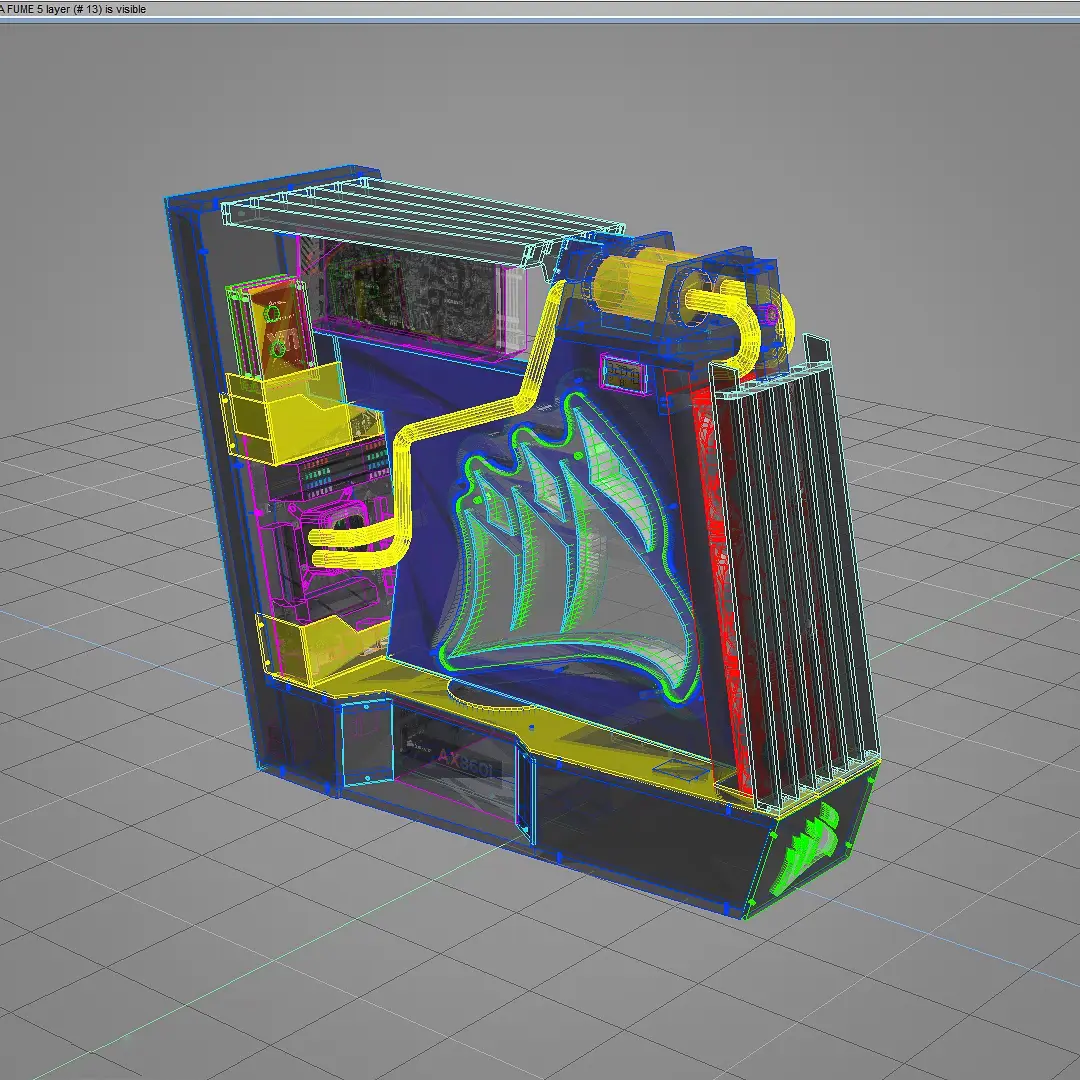

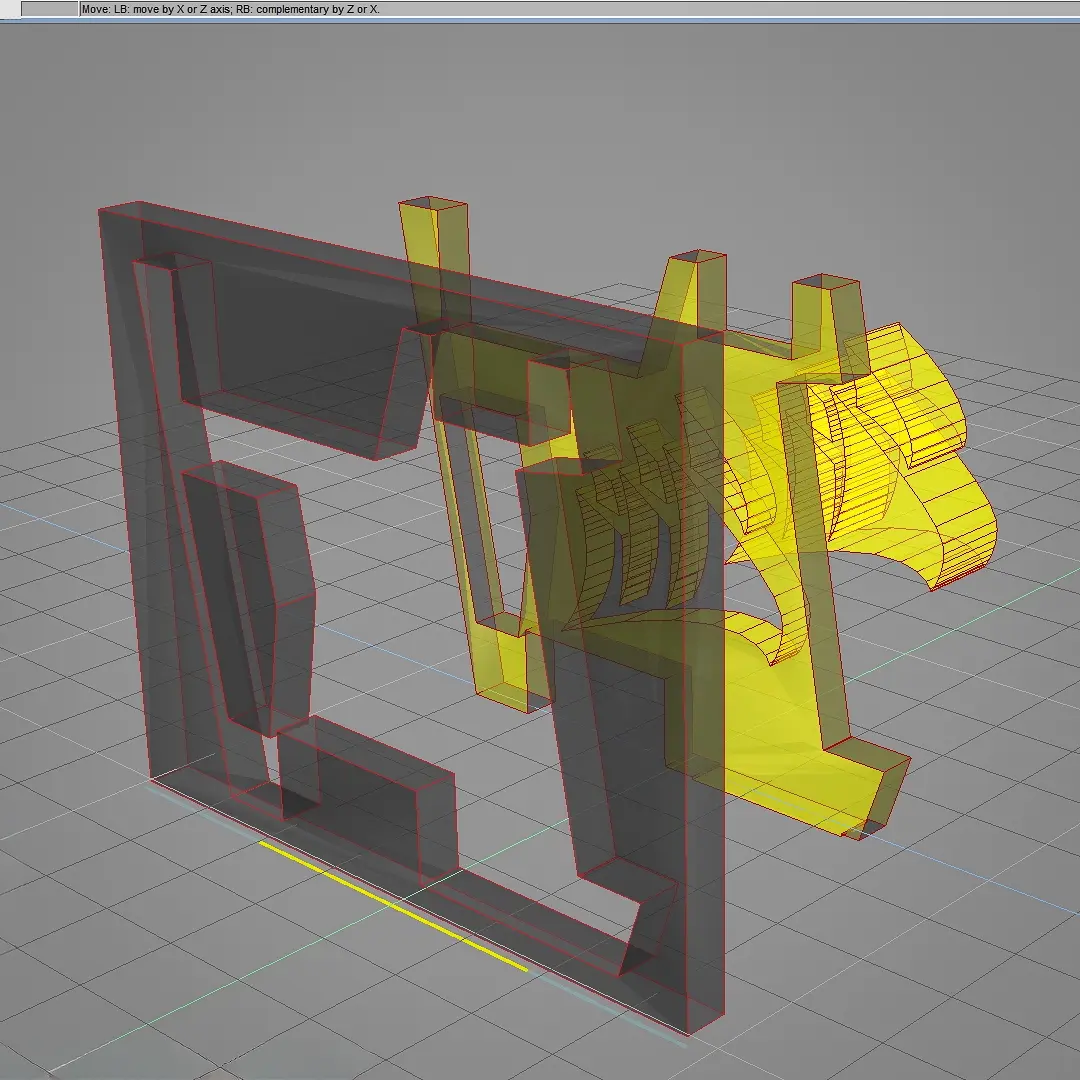

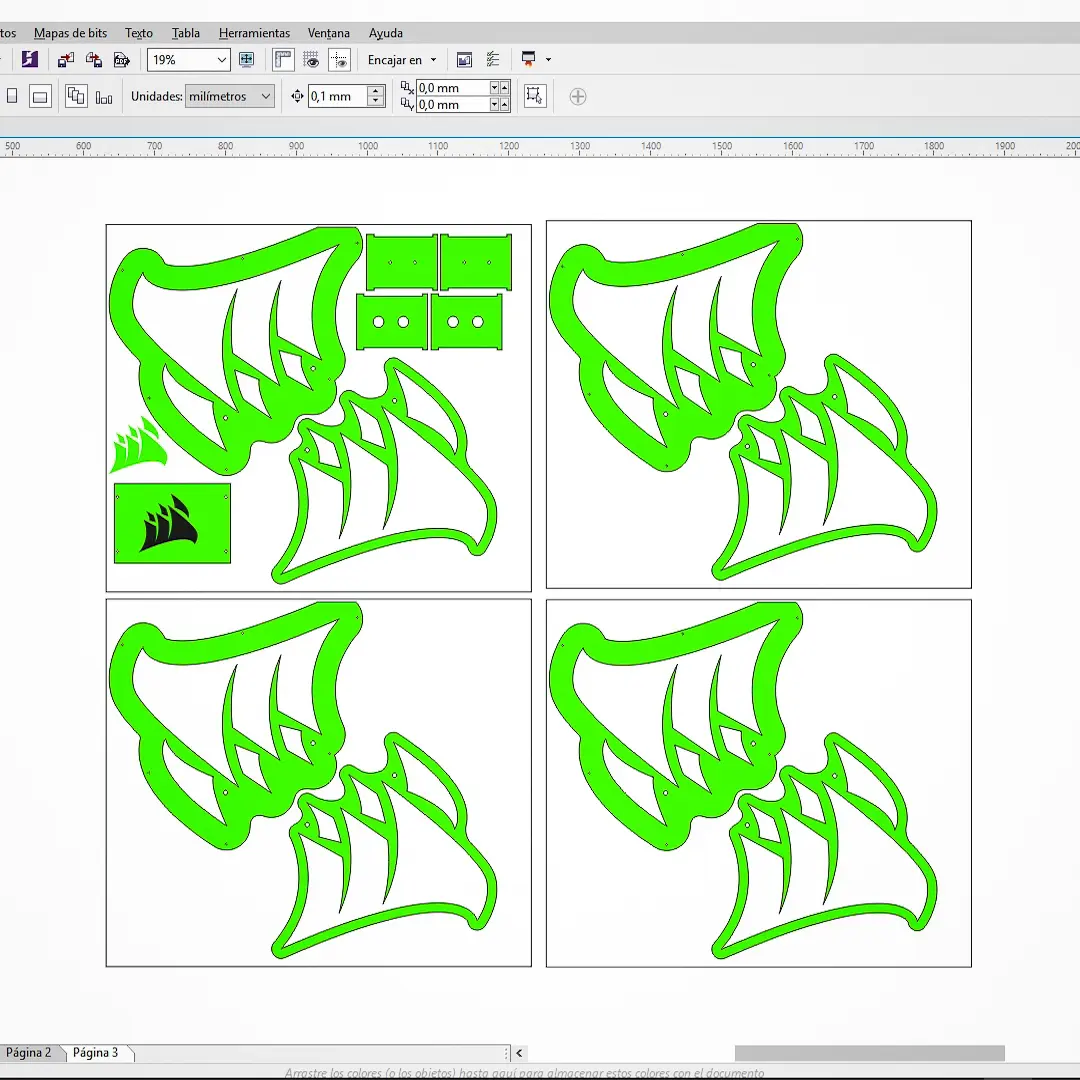

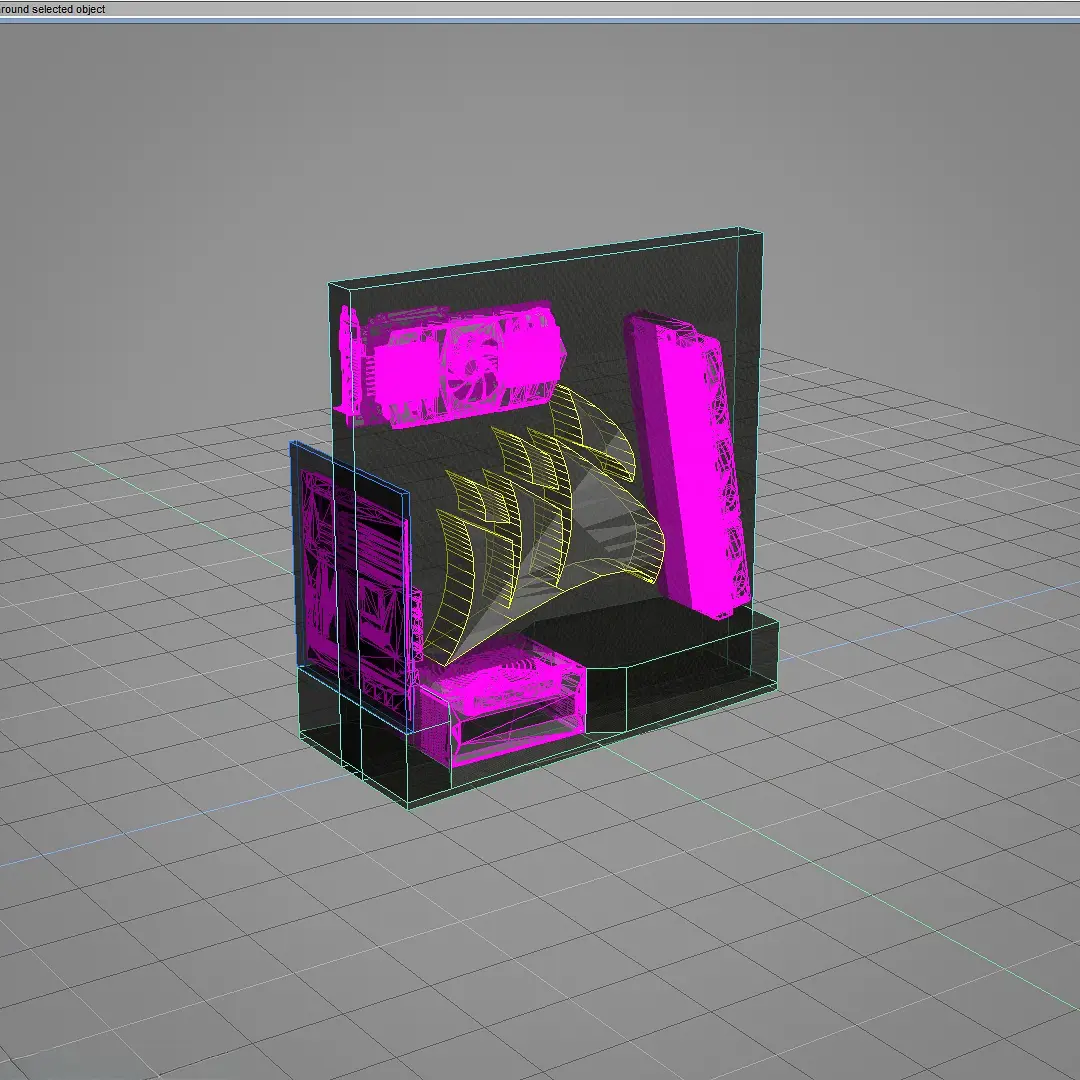

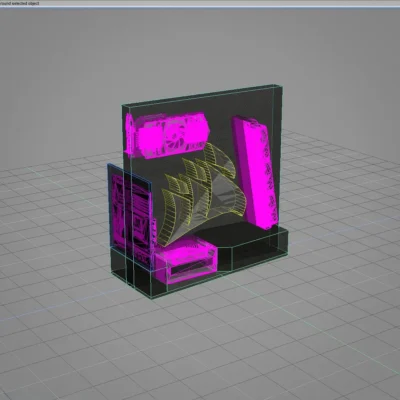

Diseñamos el espacio considerando el volumen del hardware, el logo de Corsair y el recorrido de la refrigeración líquida. Una vez listos los planos, cortamos las piezas con la máquina de corte láser.

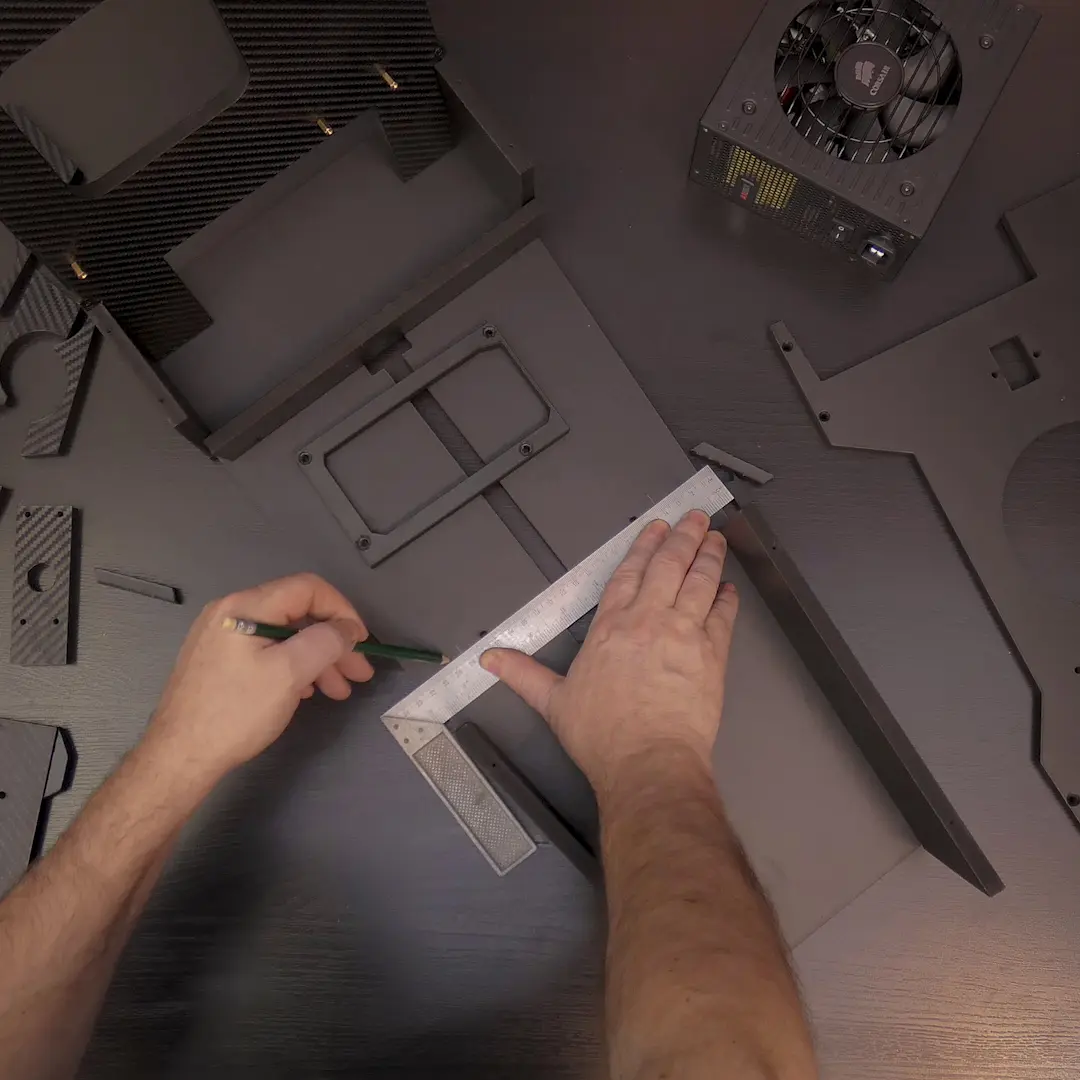

Ensamblaje del chasis custom

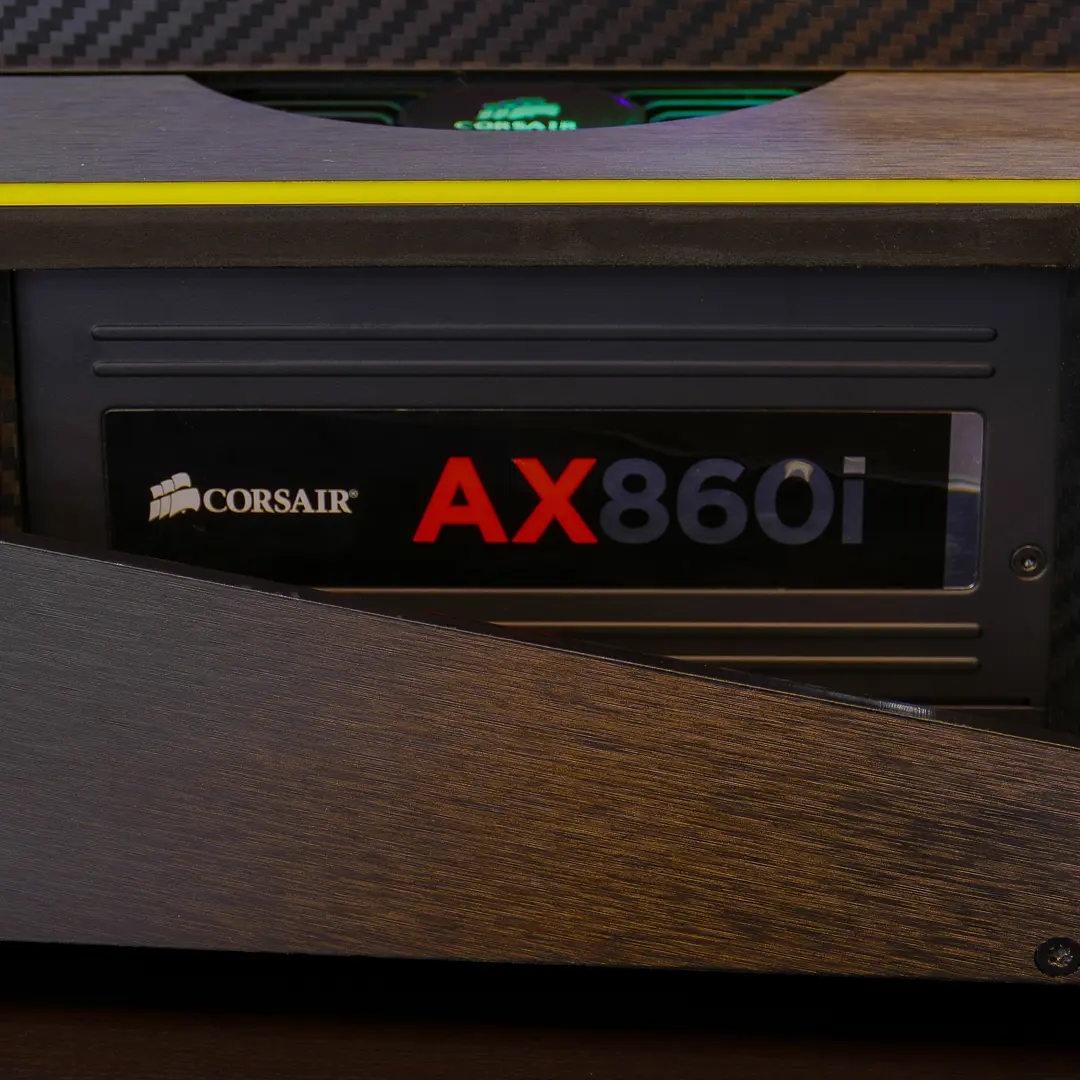

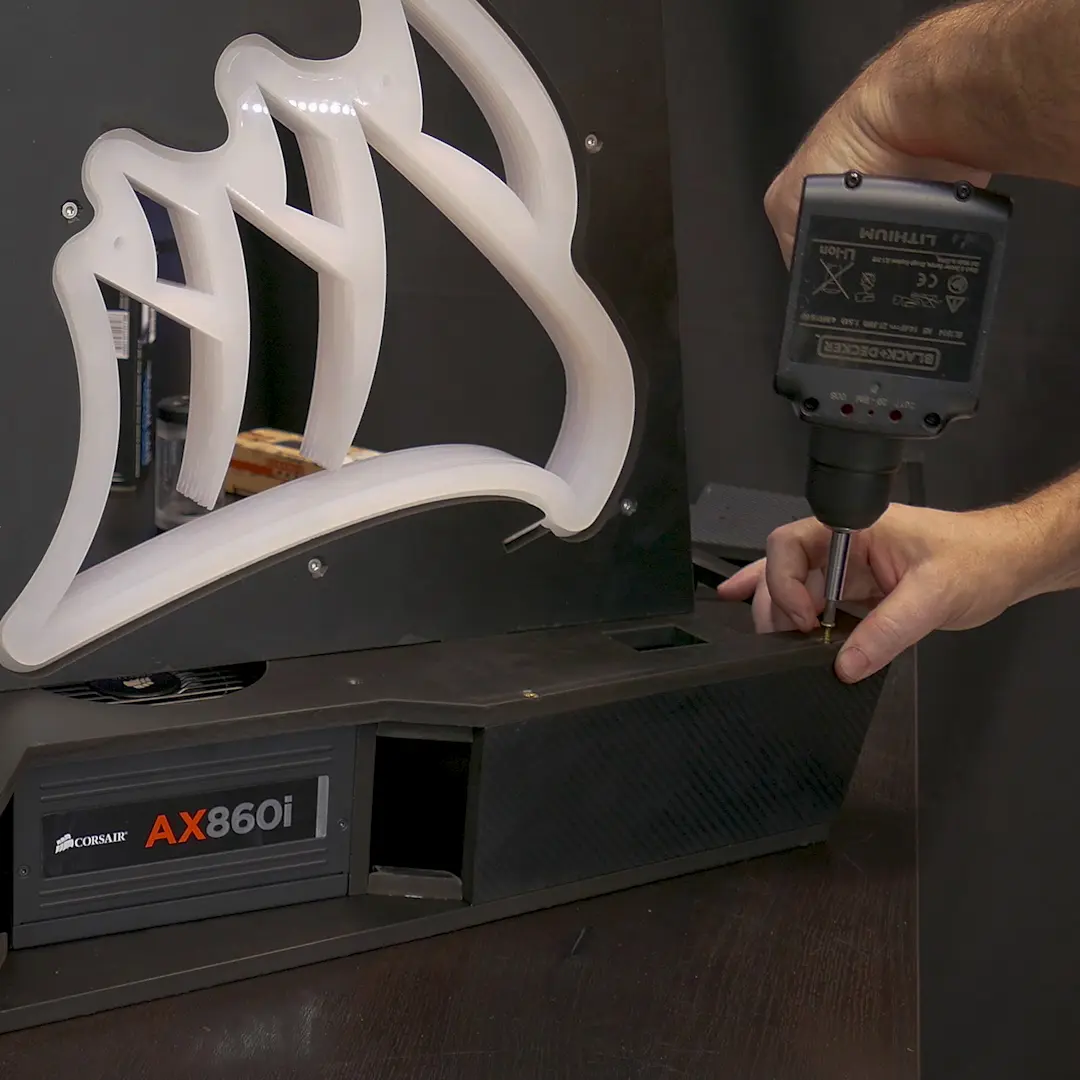

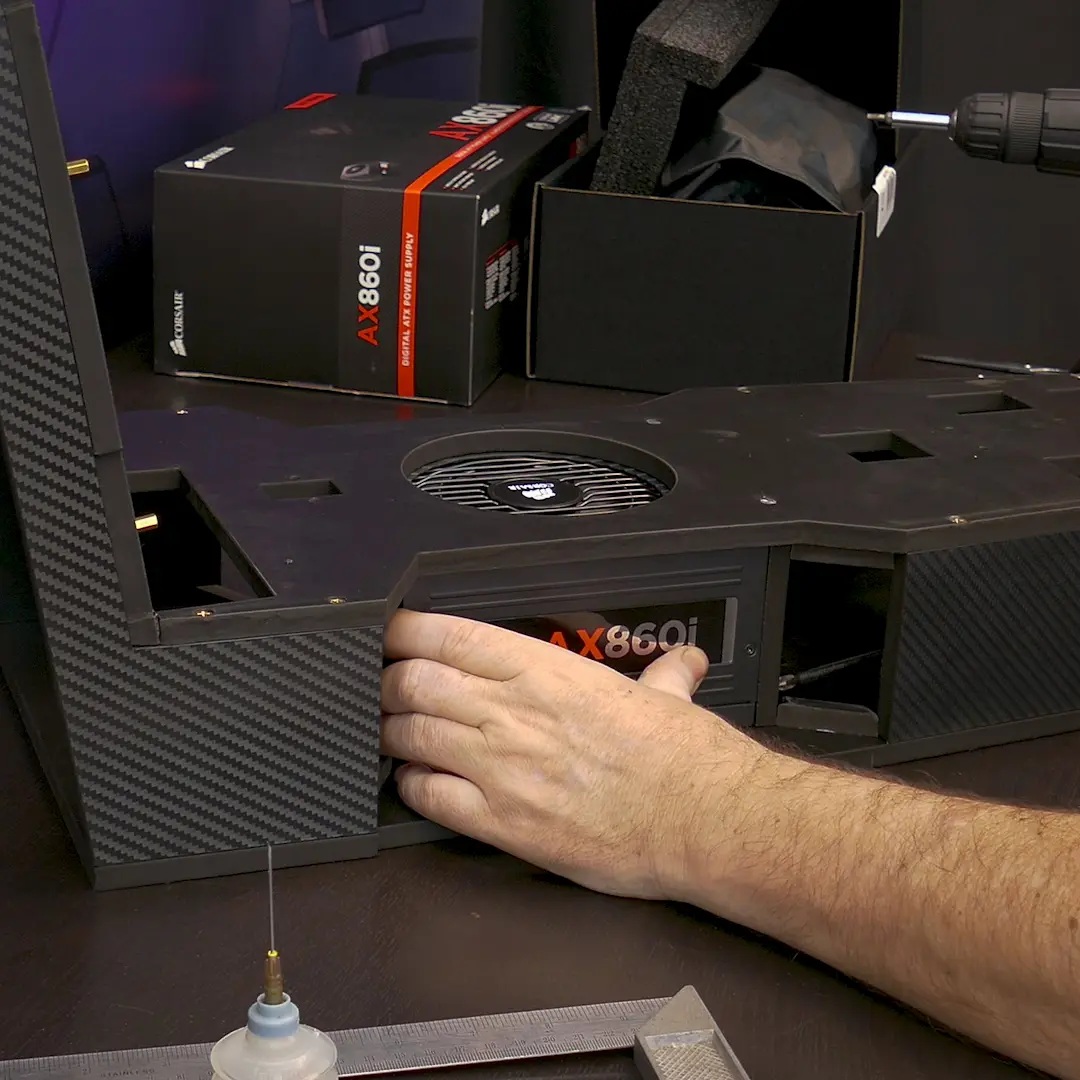

Primero montamos la base, encajamos la fuente de alimentación, y el panel posterior. Después, montamos el logo de Corsair en la parte central que a su vez sujetará la parte superior y frontal.

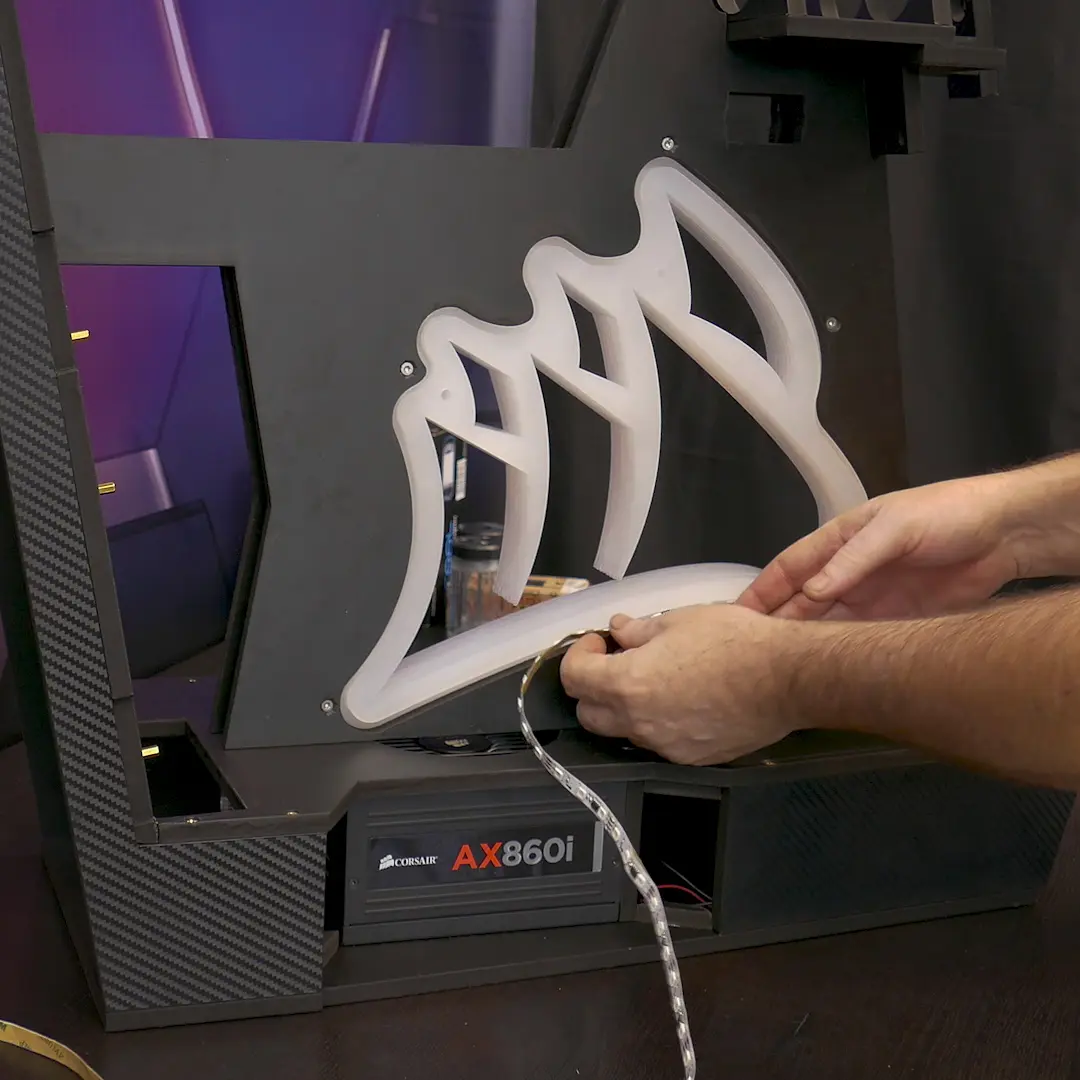

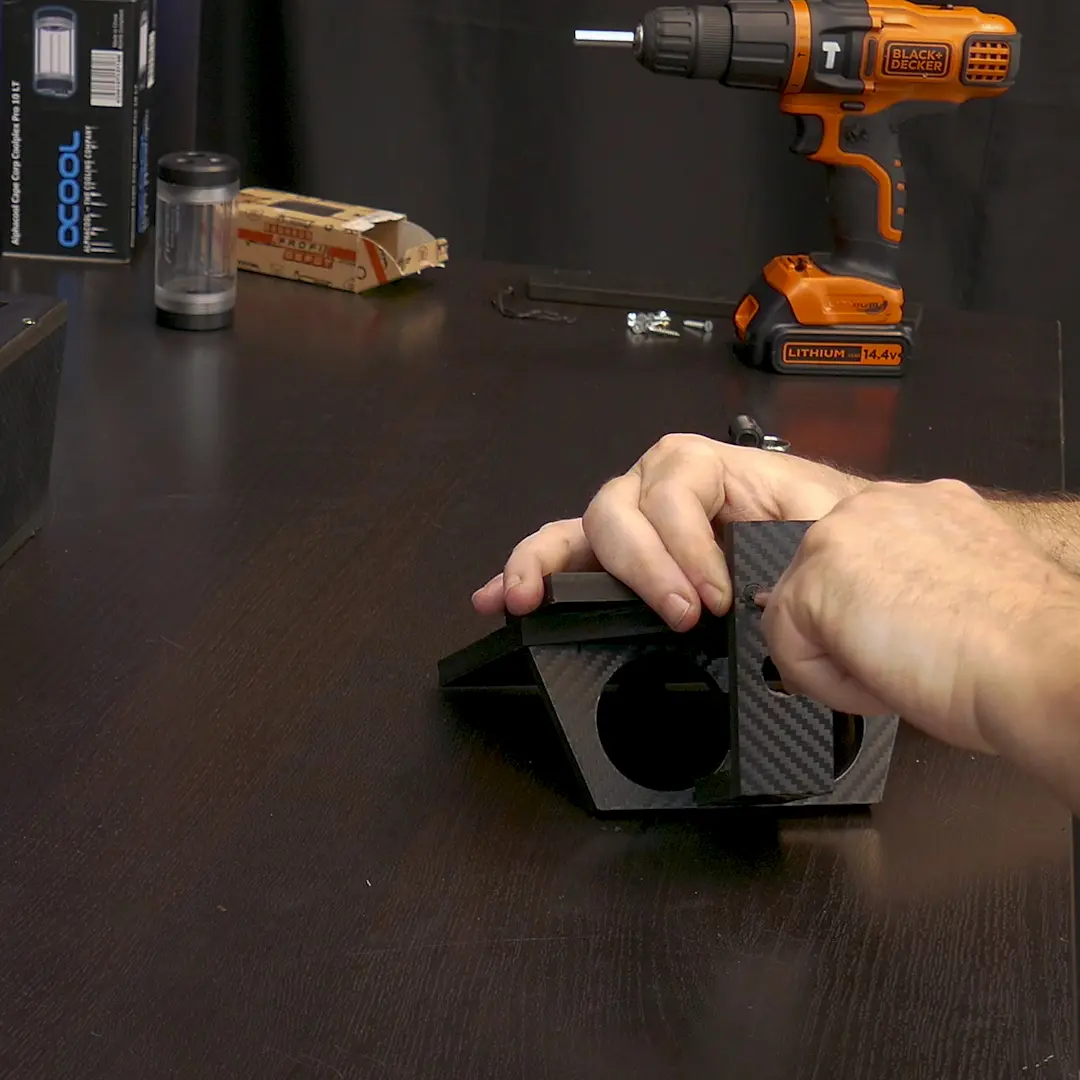

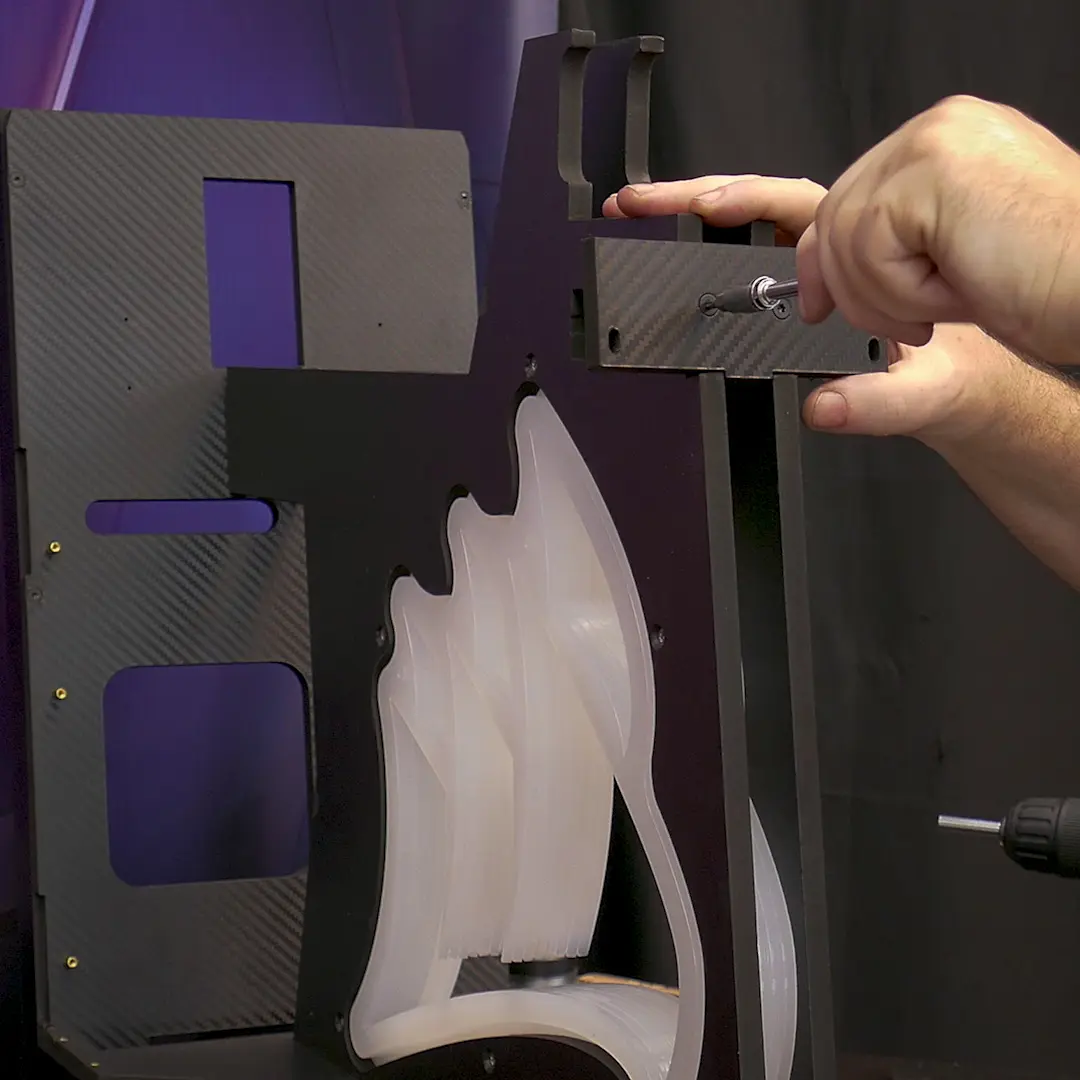

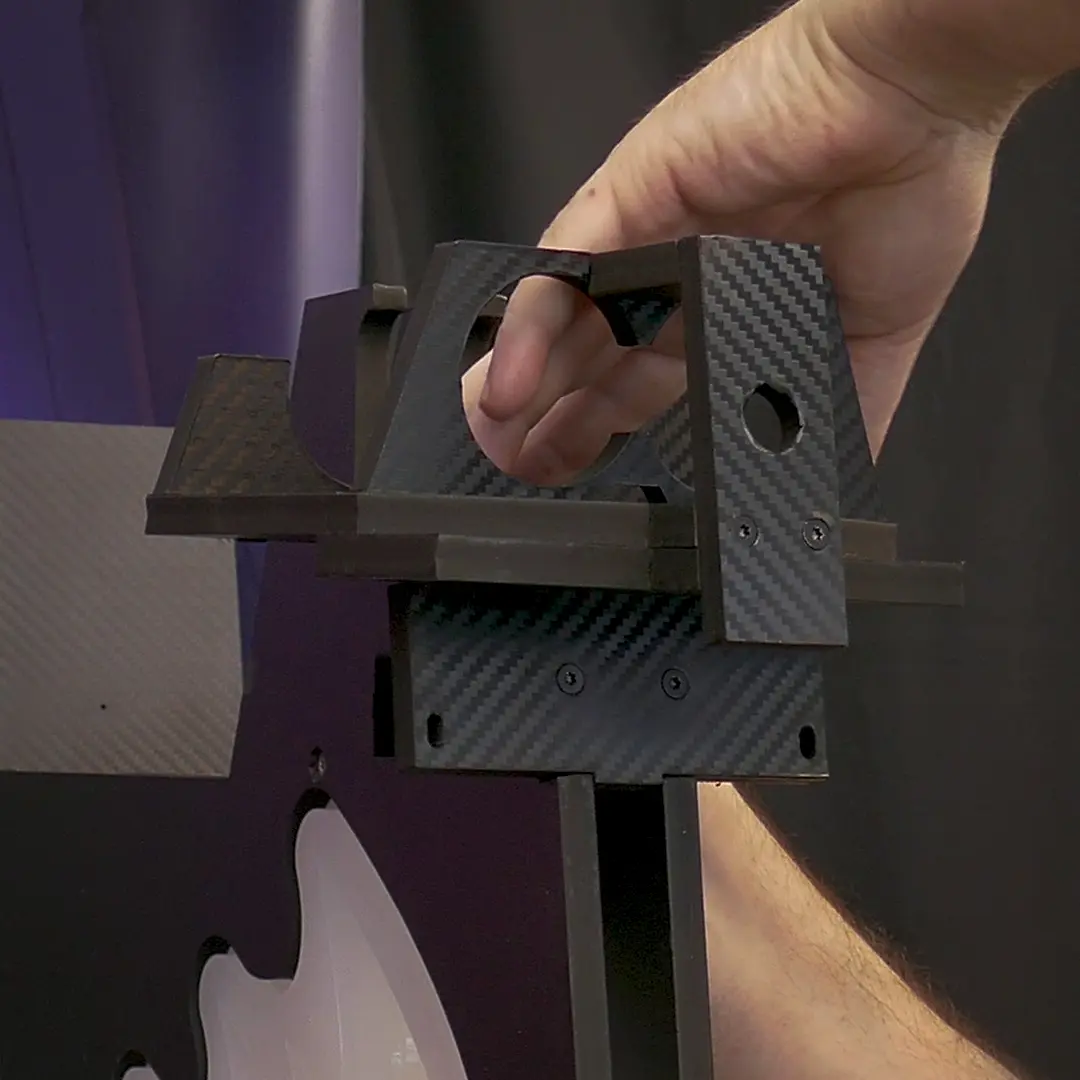

Instalamos los soportes para el radiador, montamos la pieza central que sujeta los depósitos e instalamos las tiras LED ARGB que se controlarán luego con el iCUE.
Modificaciones en la refrigeración líquida

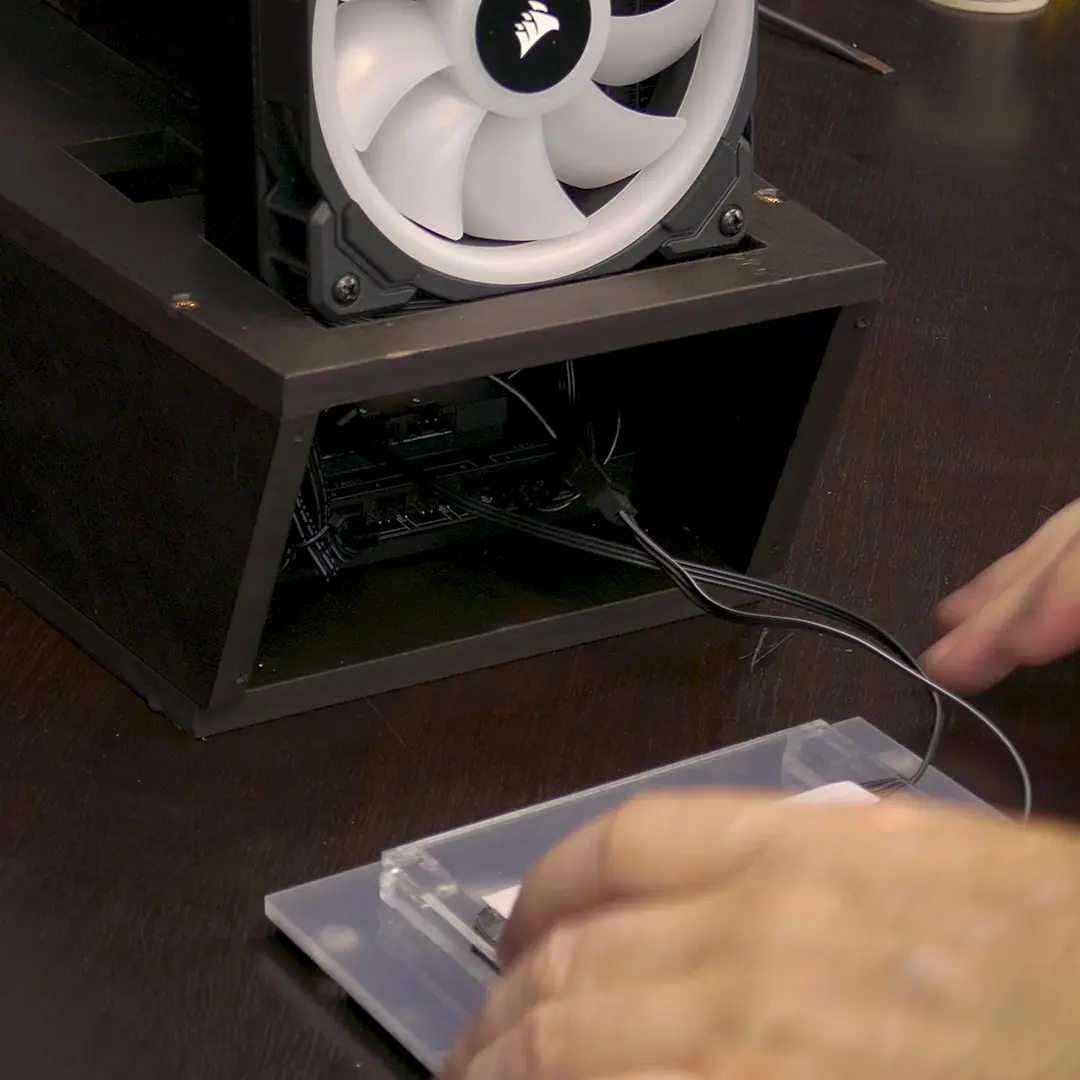

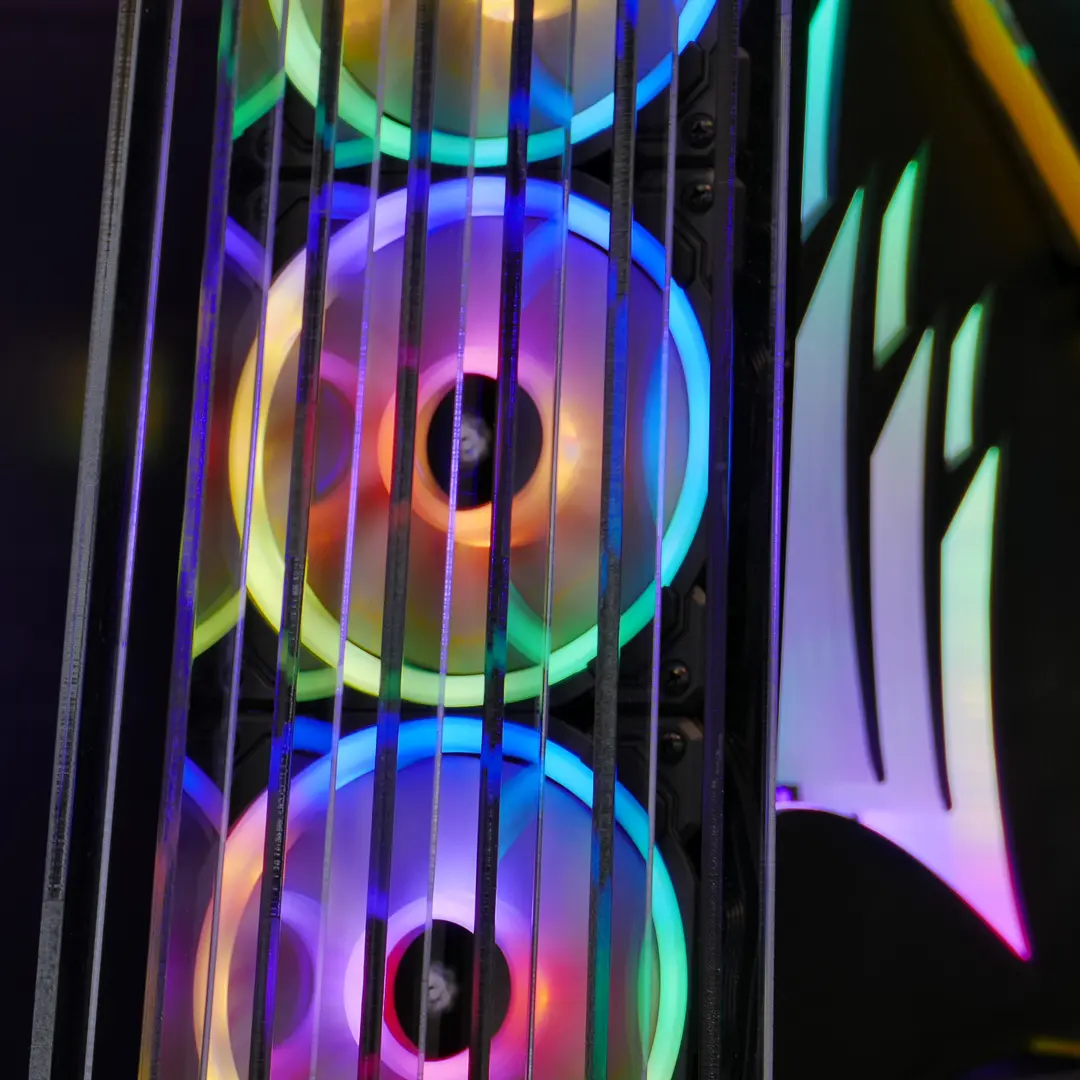

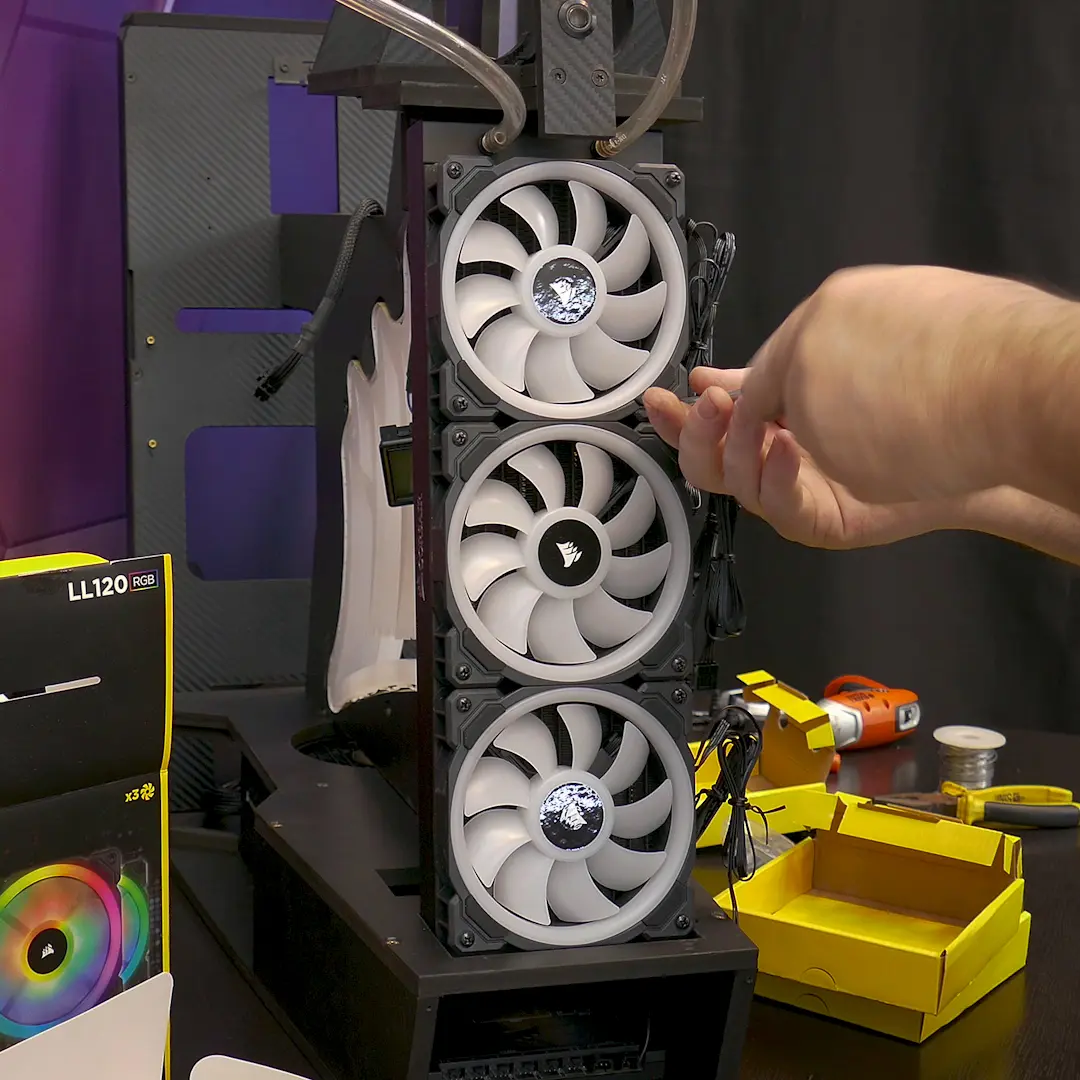

Cambiamos los tubos originales de la refrigeración líquida por unos transparentes y los montamos al radiador en el frontal con ventiladores LL120 RGB. En la base, conectamos el radiador y los ventiladores al Commander Pro.

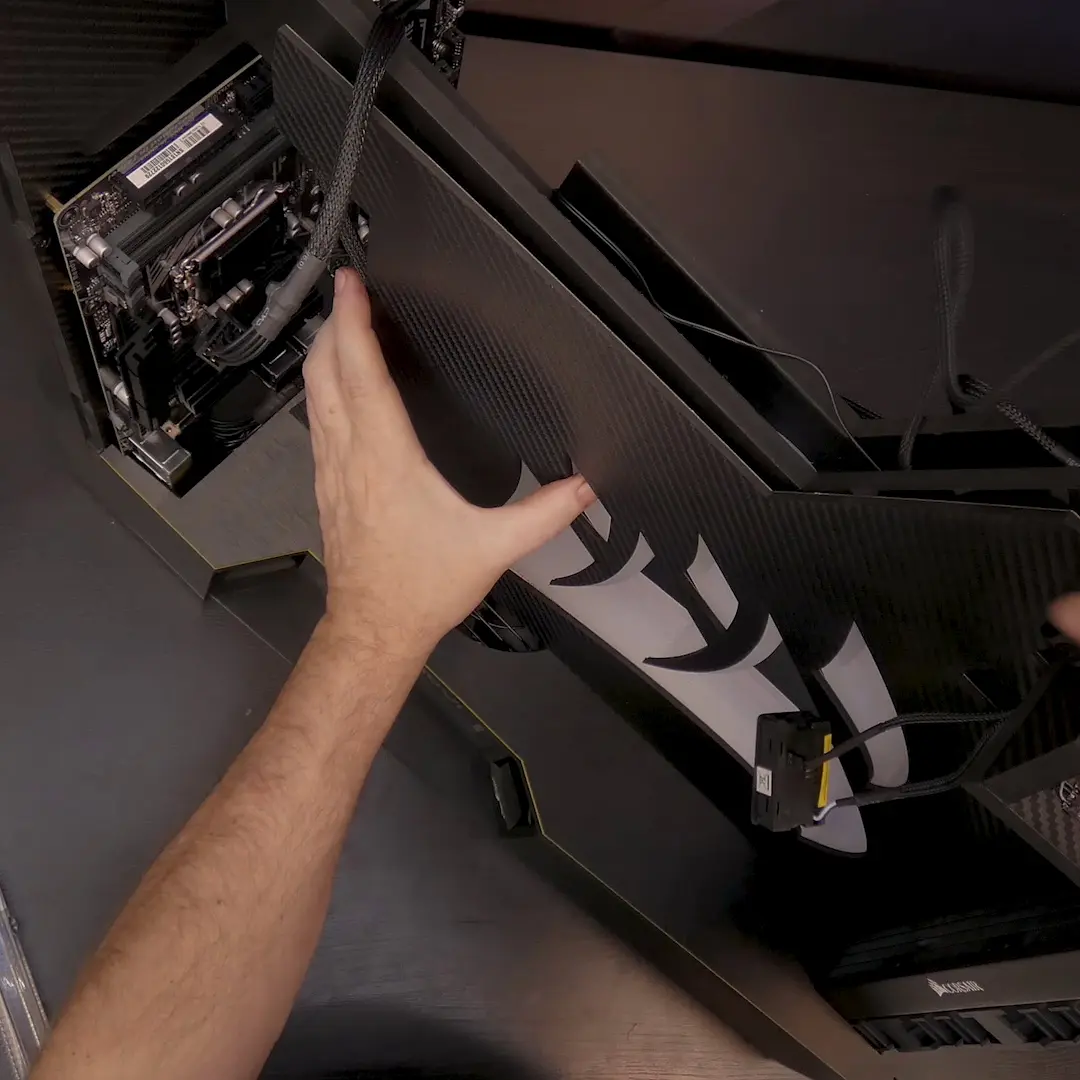

Colocación de la placa base y acabado del panel central

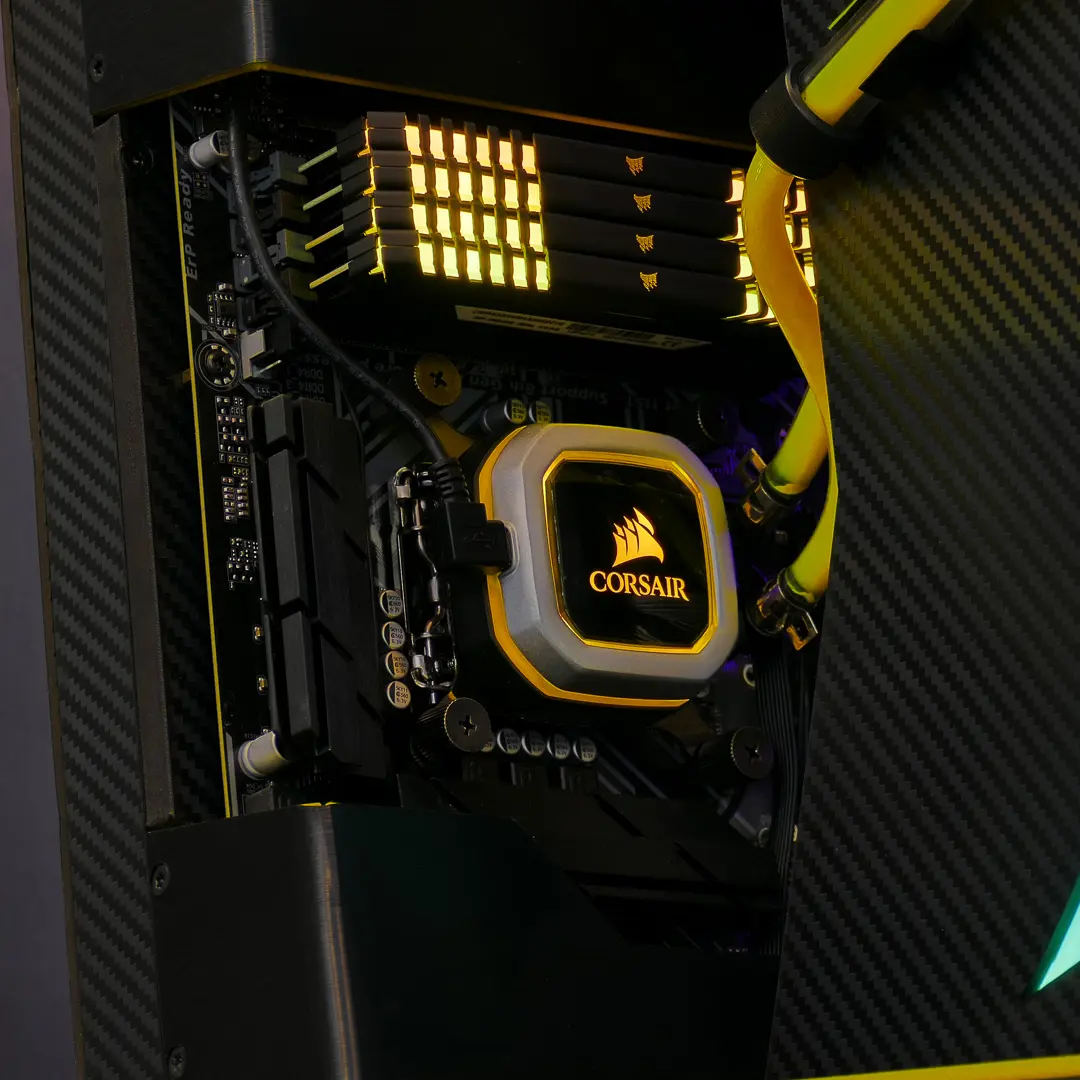

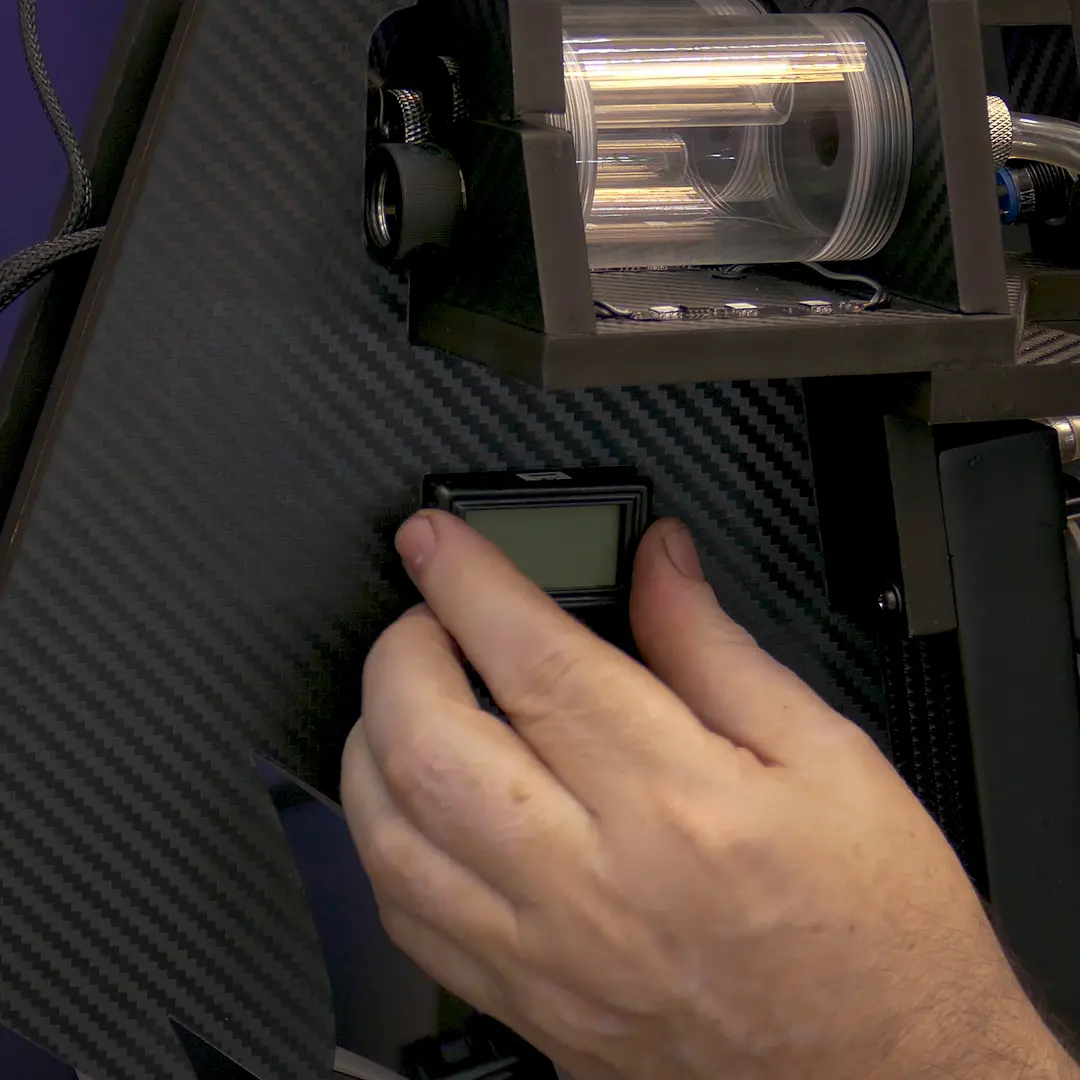

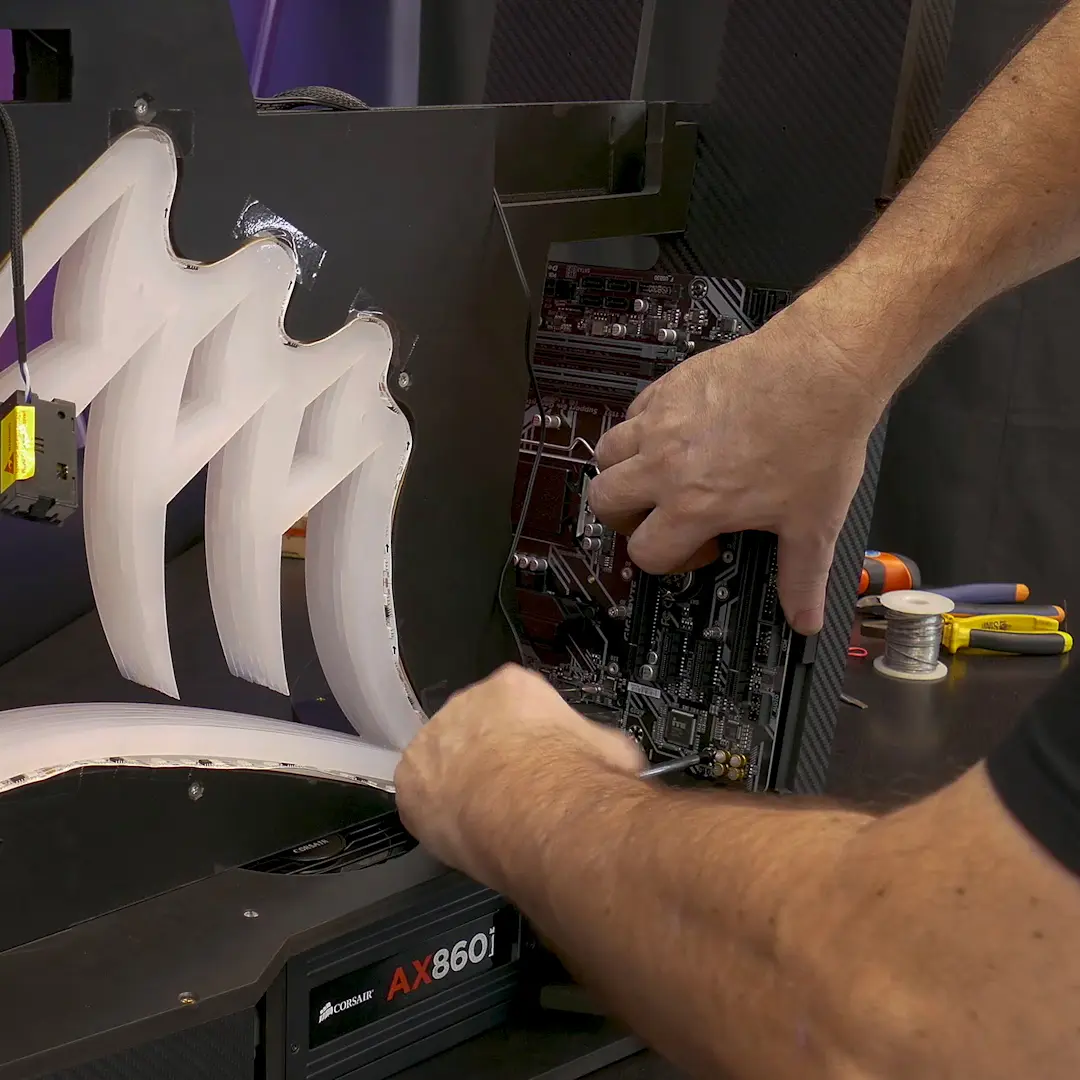

Instalamos la placa base en la parte interna del panel trasero. Ocultamos los tornillos y el cableado en la parte central y colocamos los termómetros de entrada y salida.
Cerrado del circuito de la refrigeración líquida

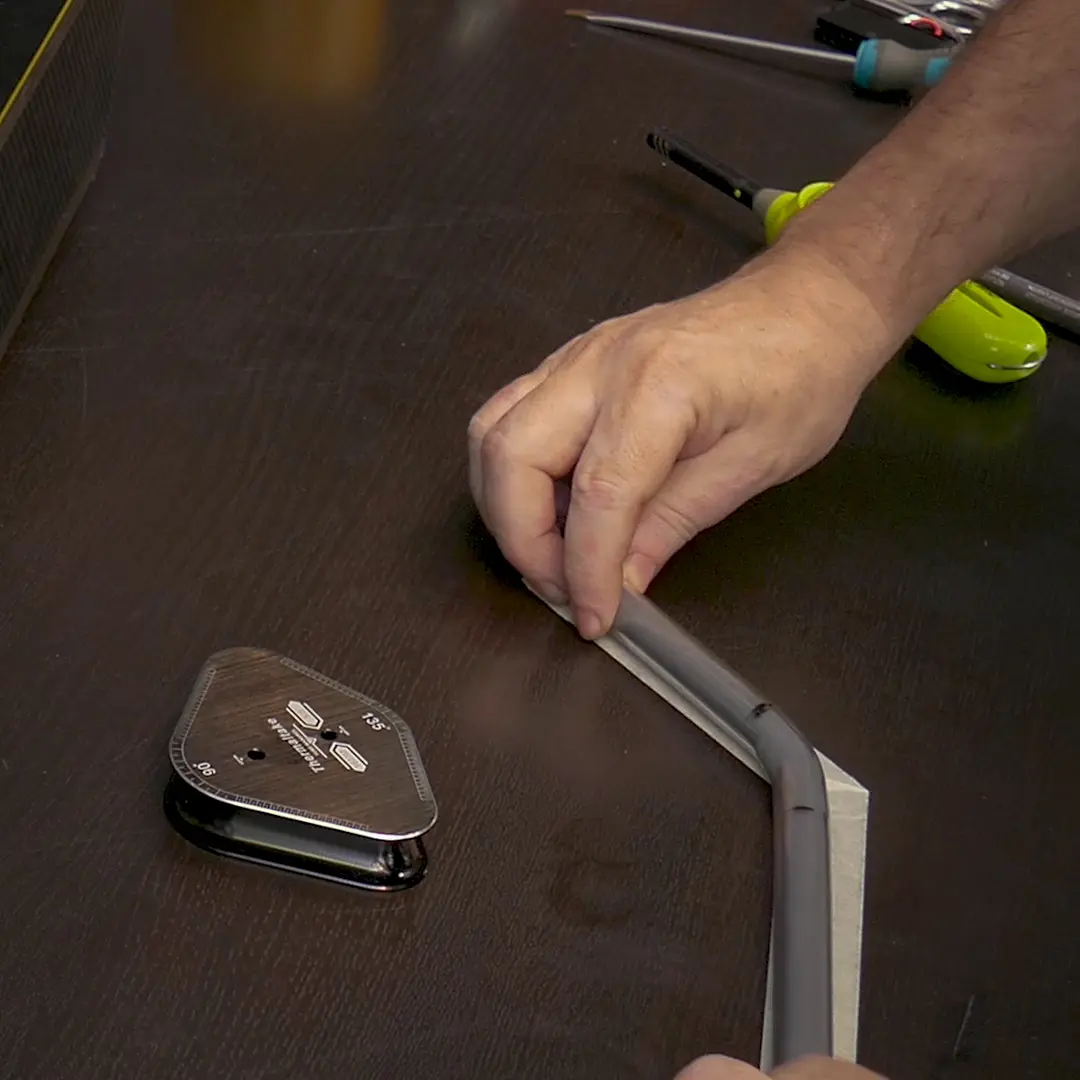

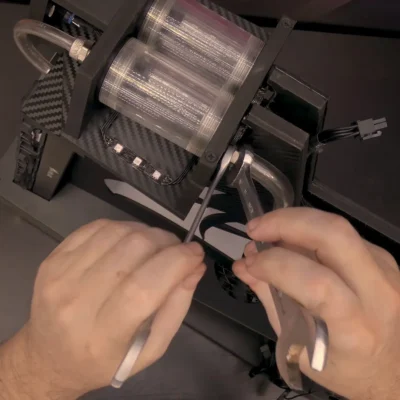

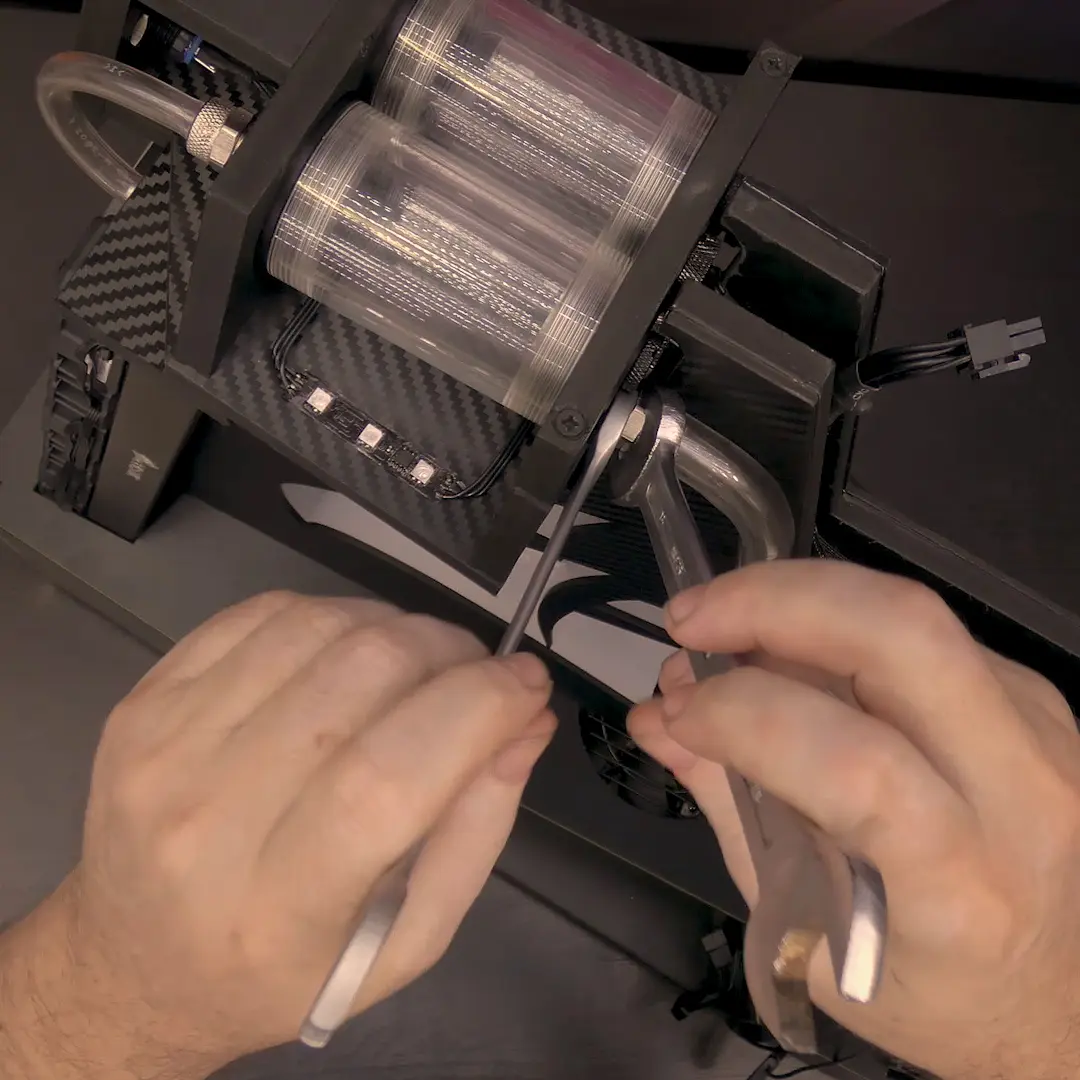

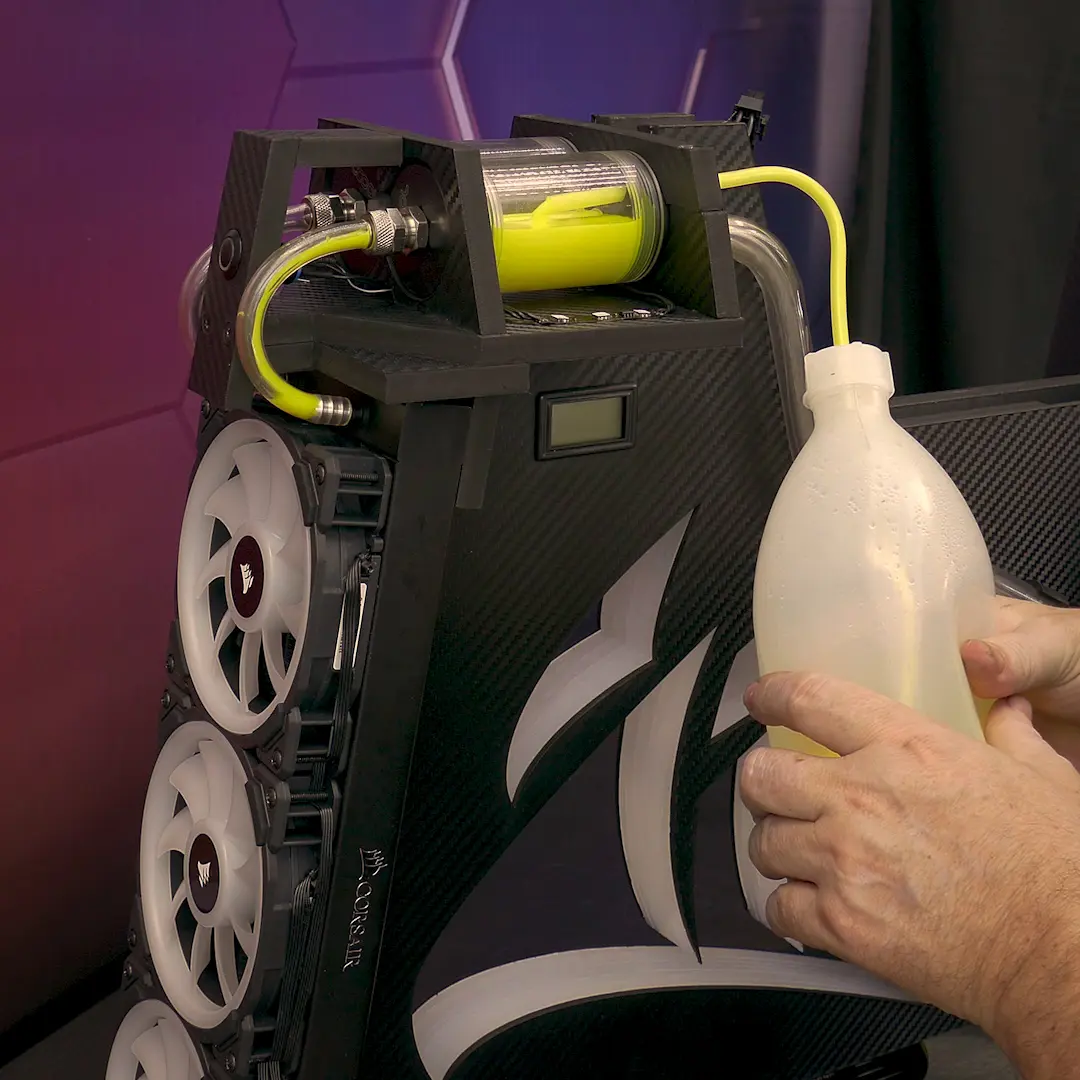

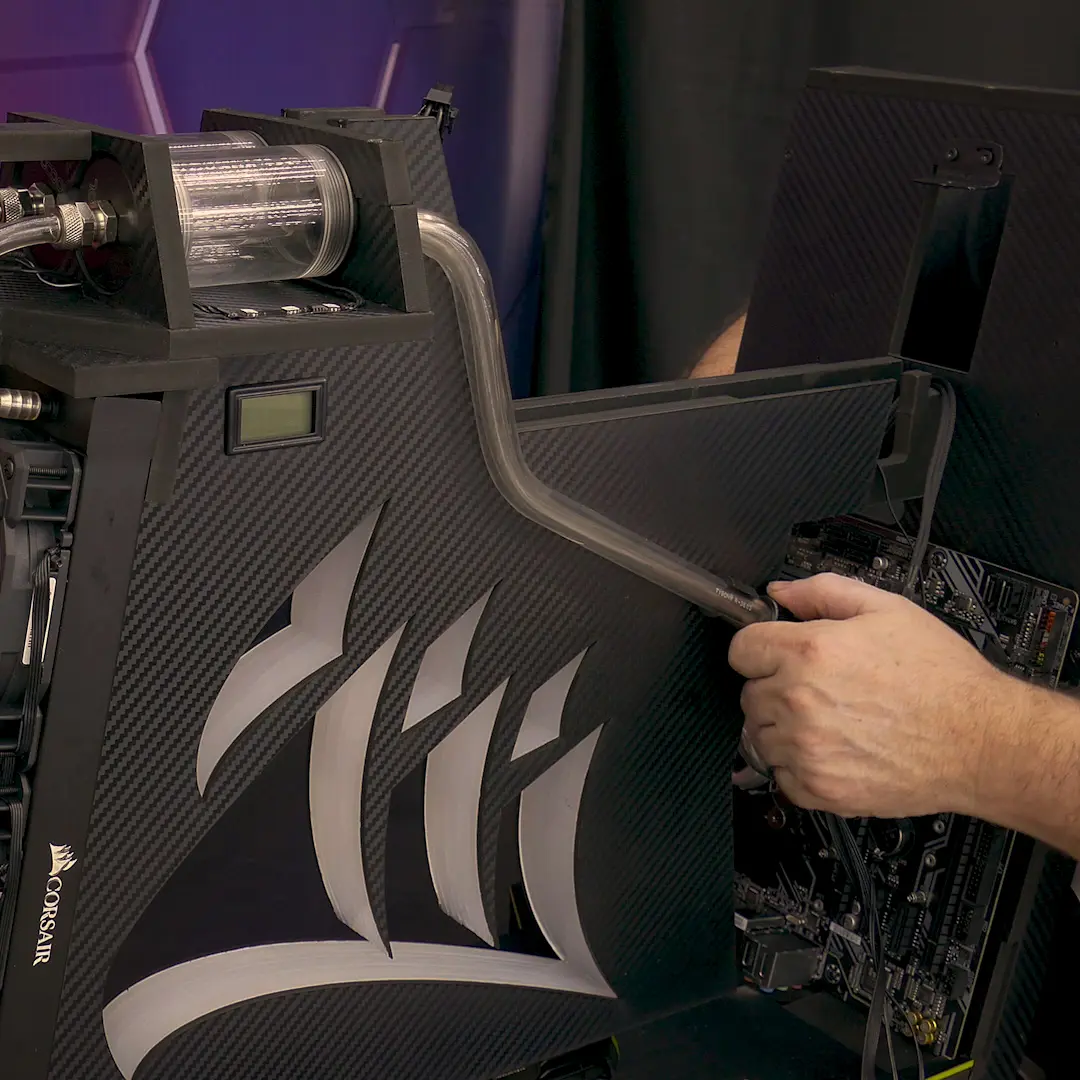

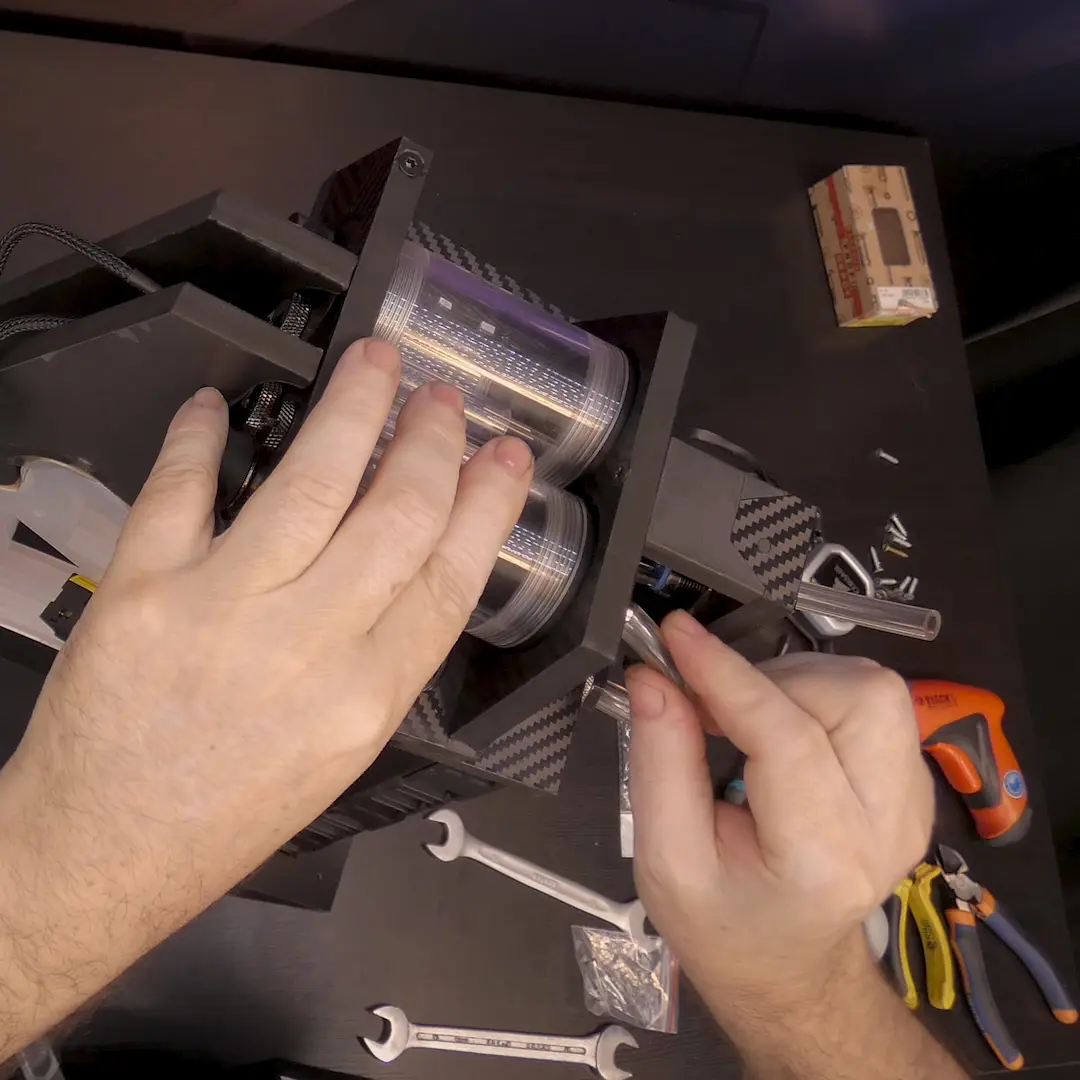

Moldeamos los tubos rígidos y los conectamos desde la salida de los depósitos hasta el bloque de refrigeración, pasando por encima del panel central. Llenamos el circuito de refrigerante amarillo pastel.
Soportes del hardware

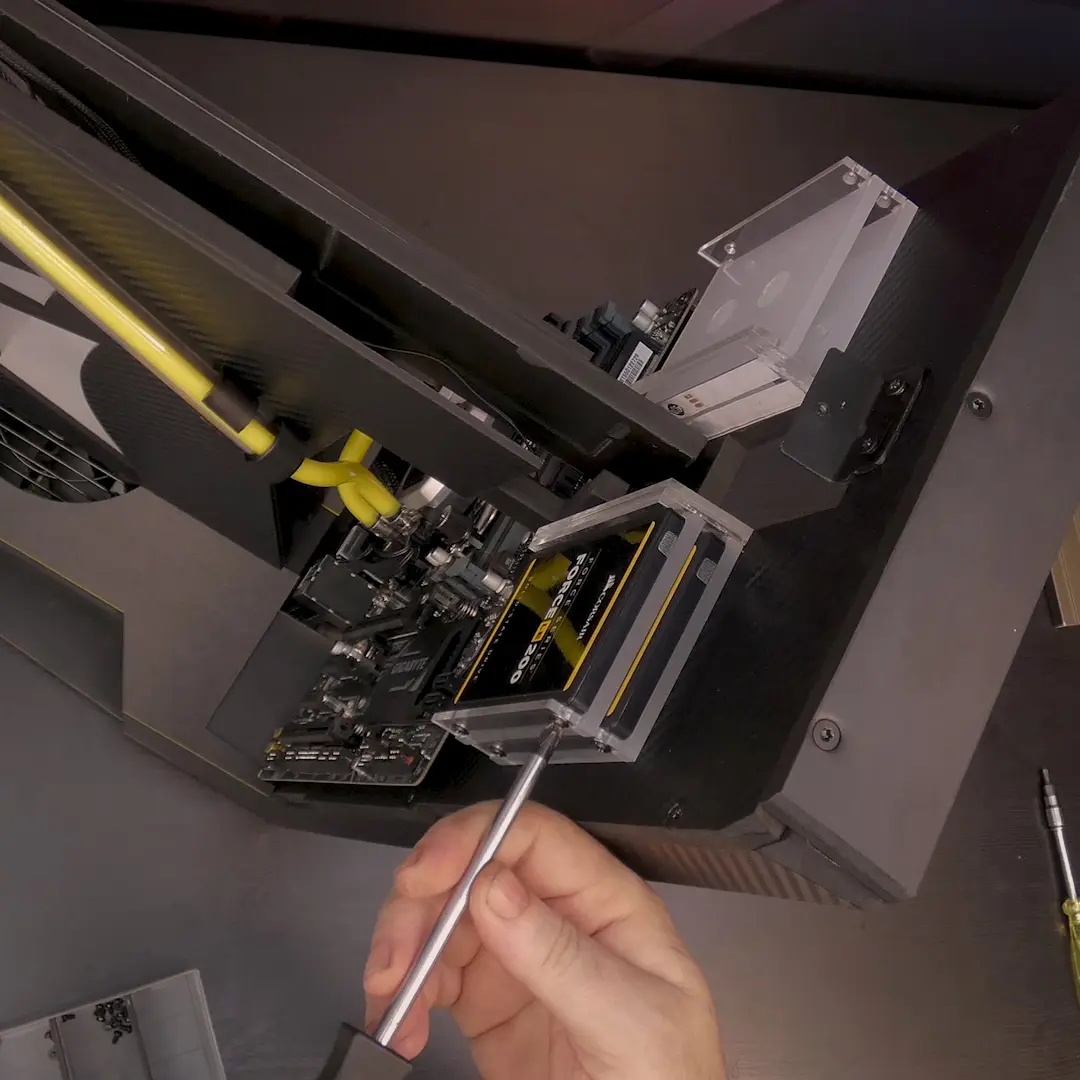

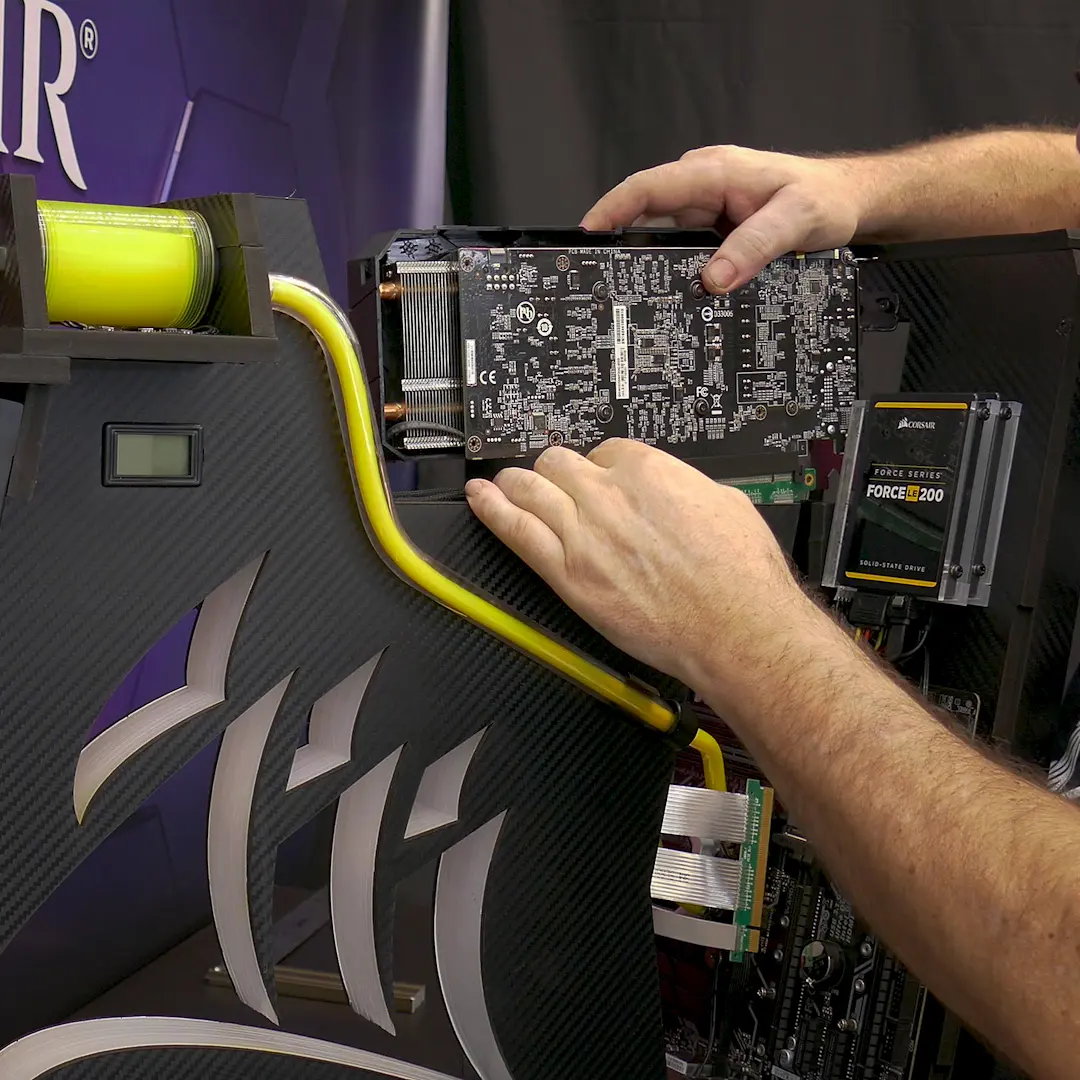

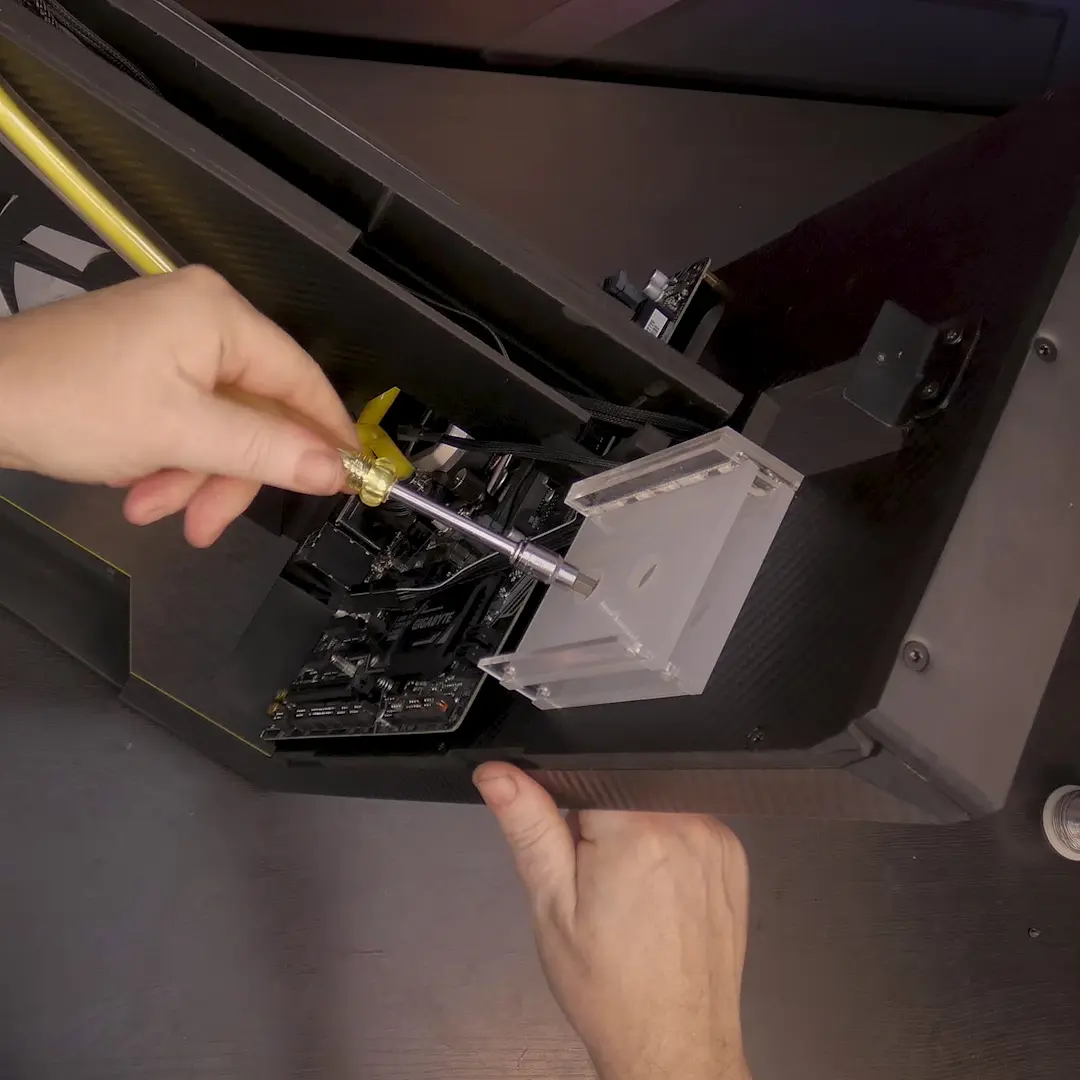

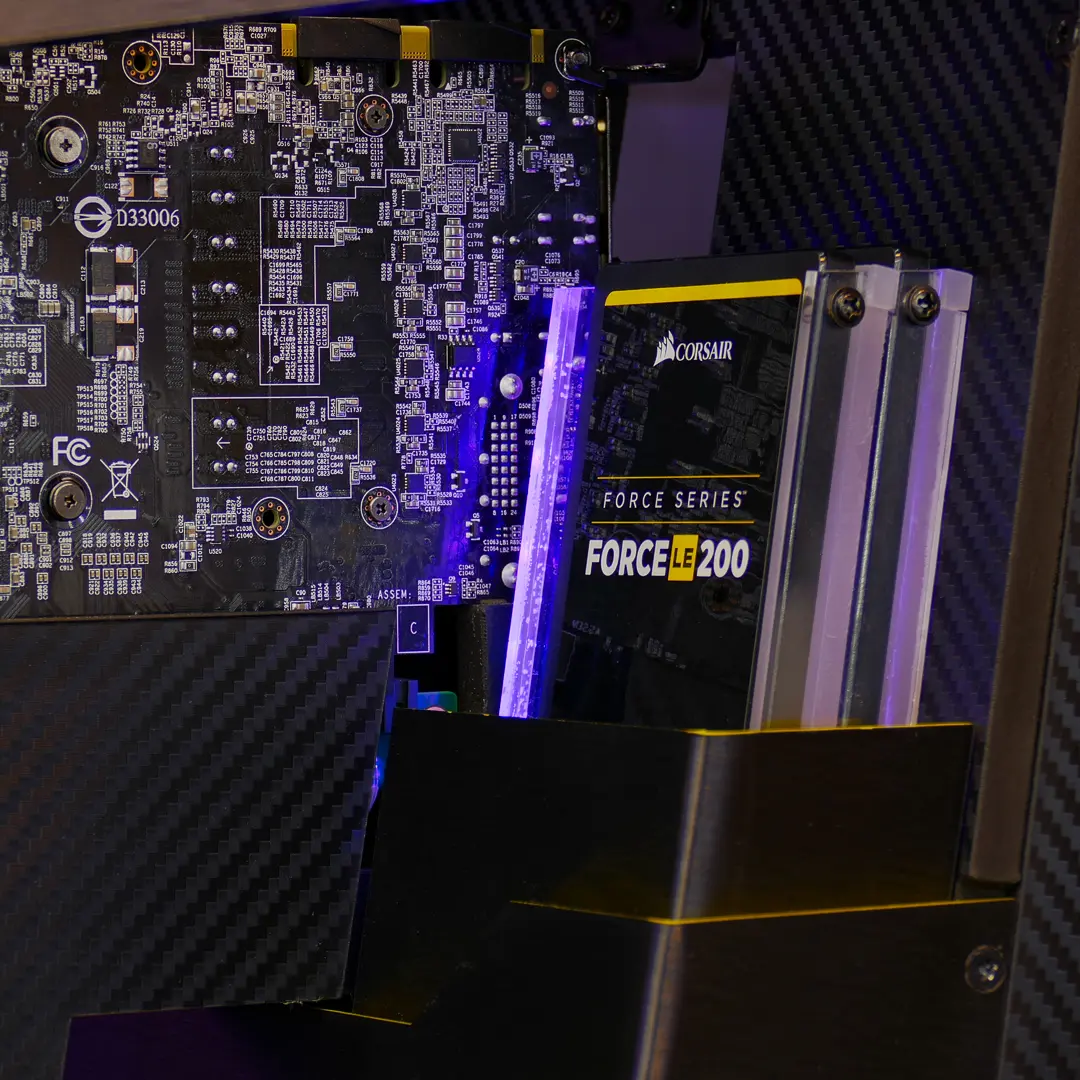

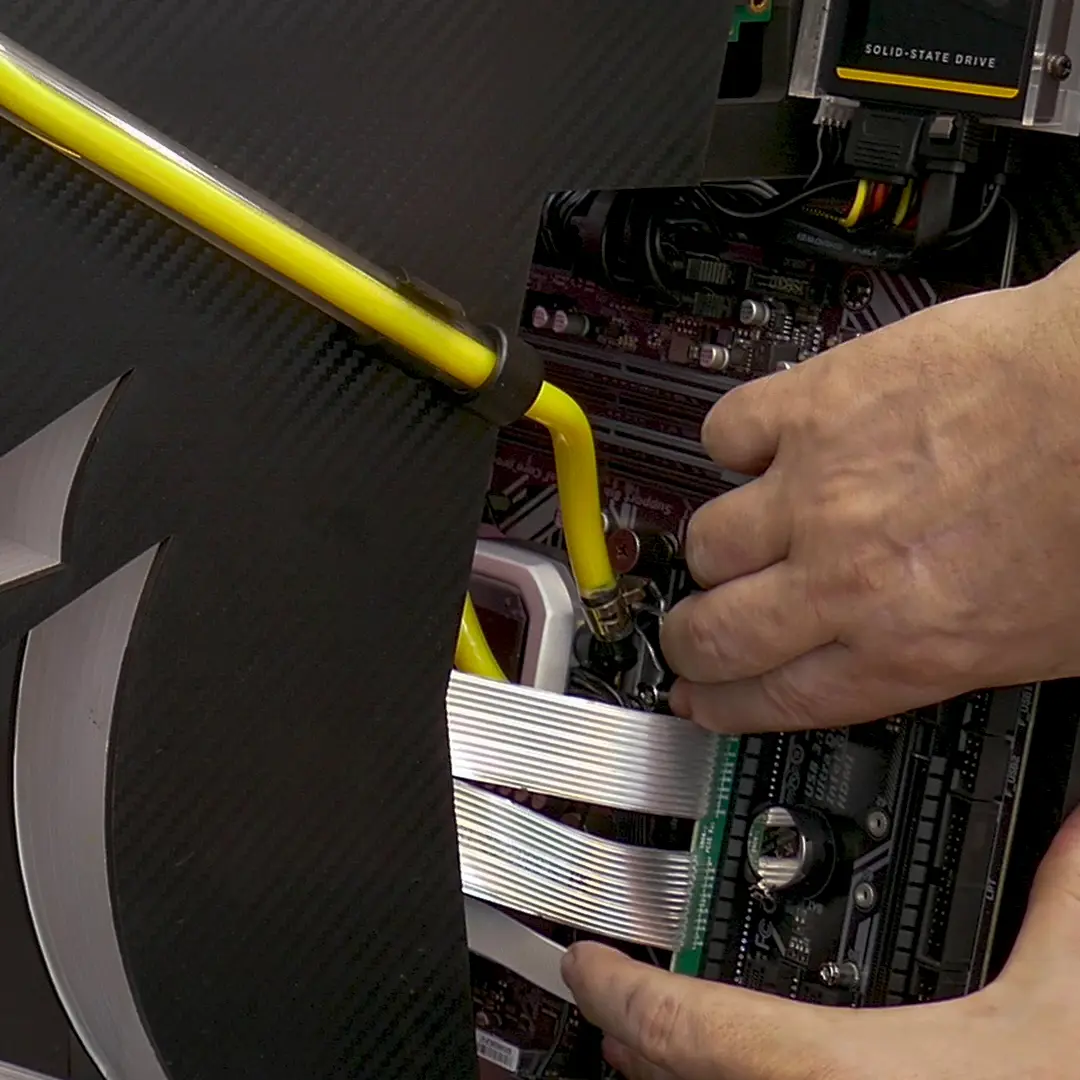

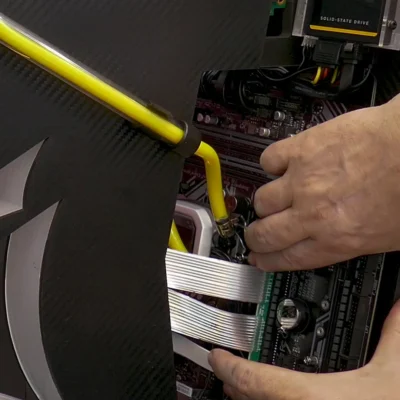

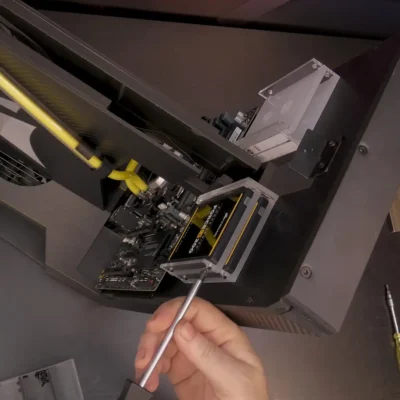

Montamos los soportes de metacrilato transparente con tiras ARGB para la unidad SSD, situados sobre la placa base. Luego instalamos la gráfica en la sección superior y la conectamos a la placa.

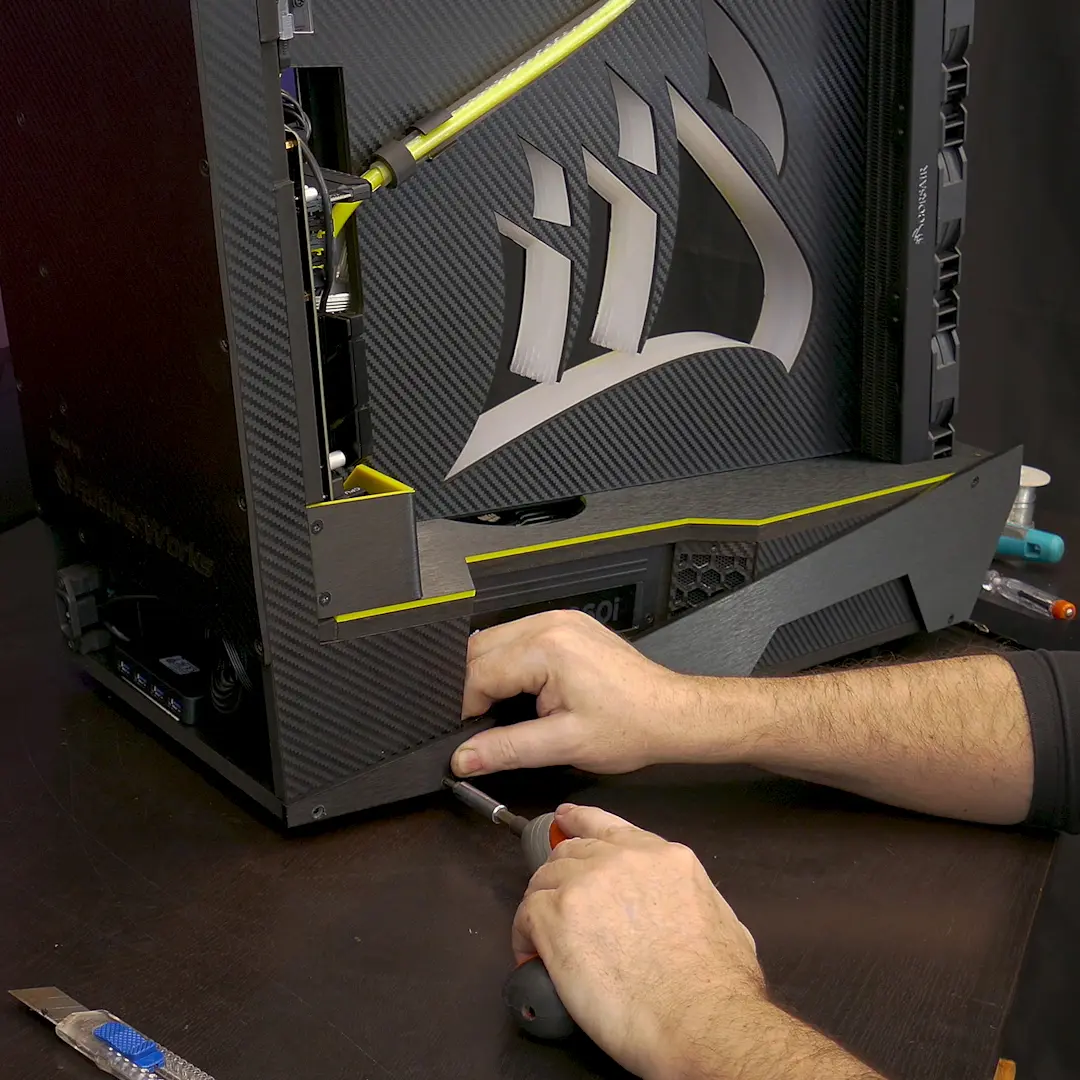

Cubiertas y acabados finales

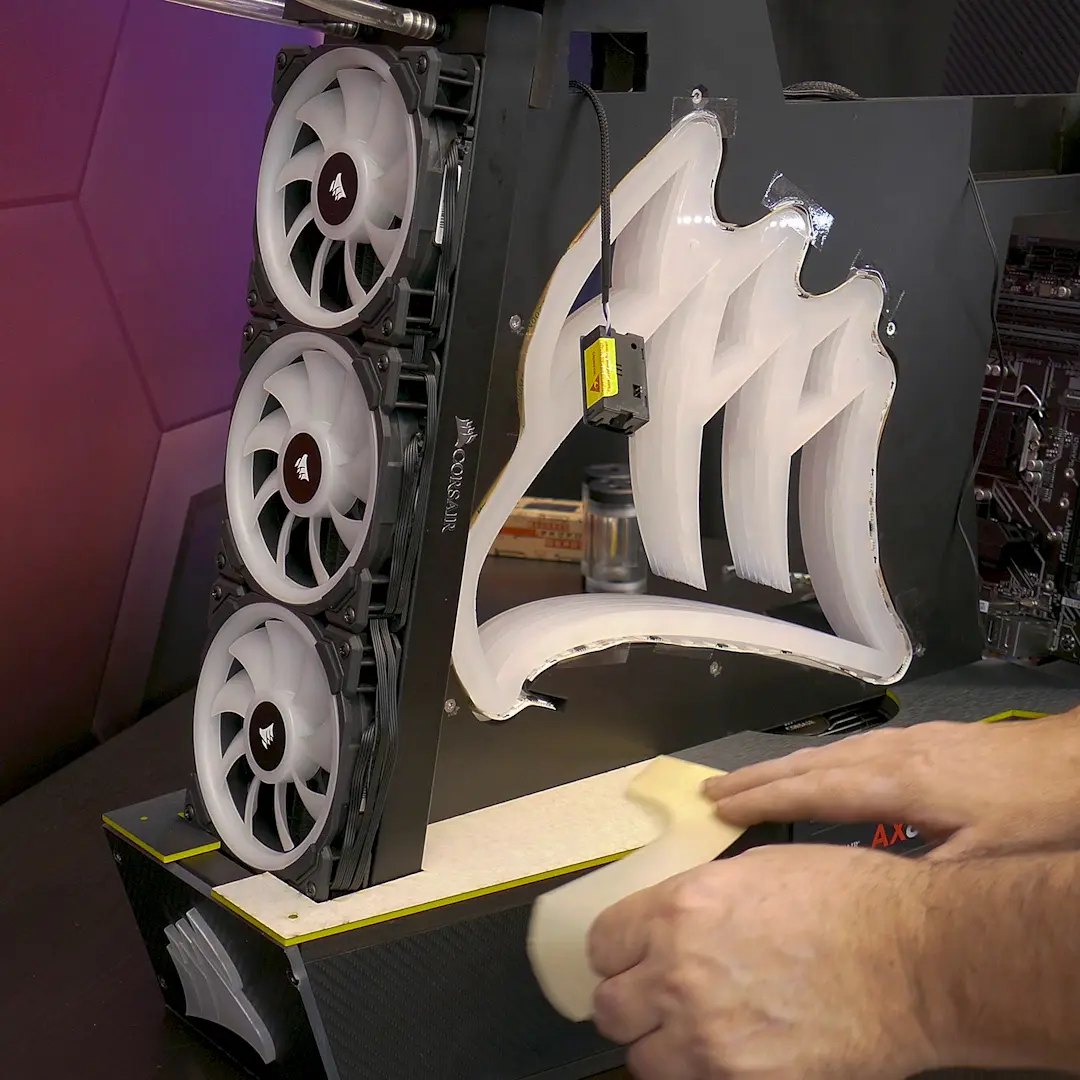

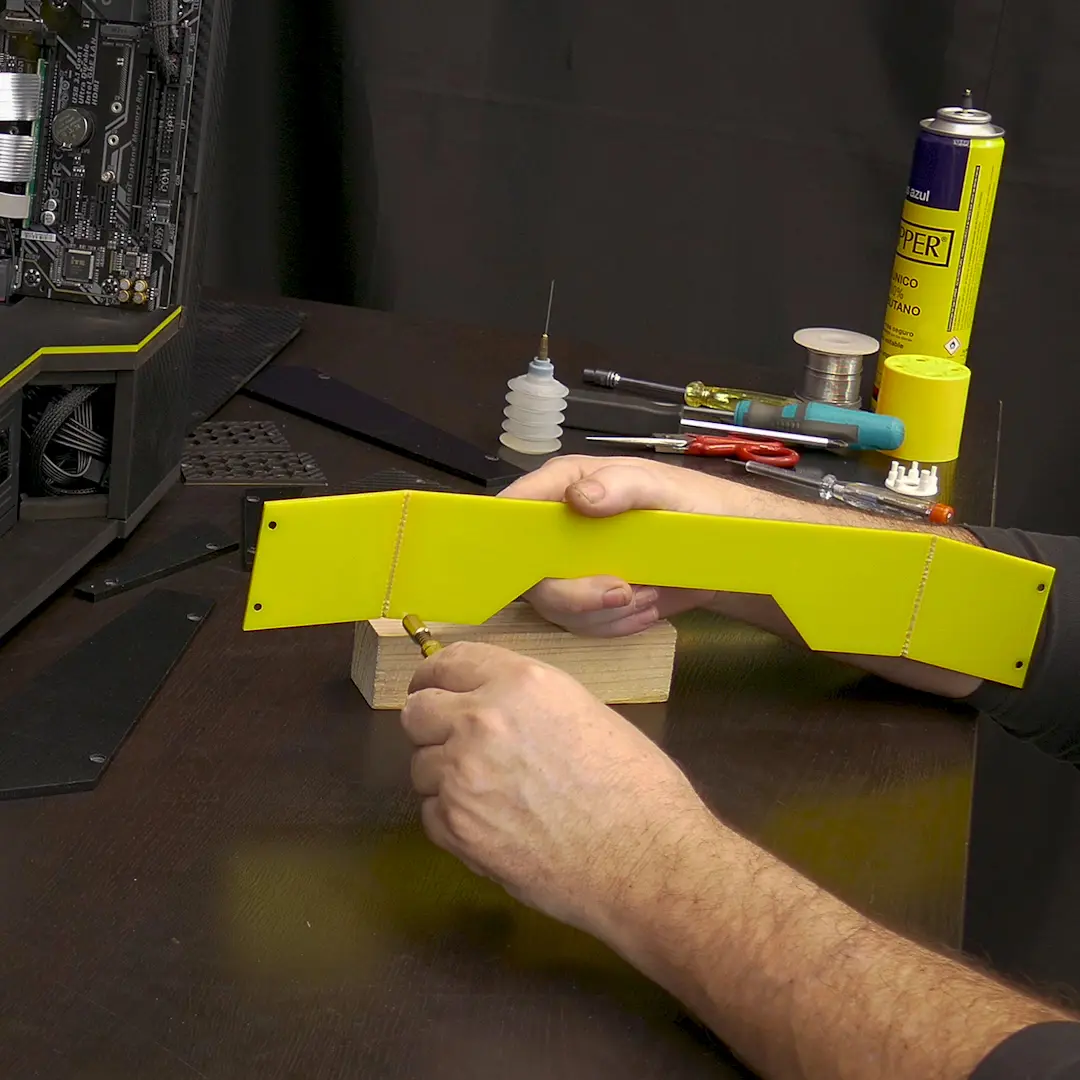

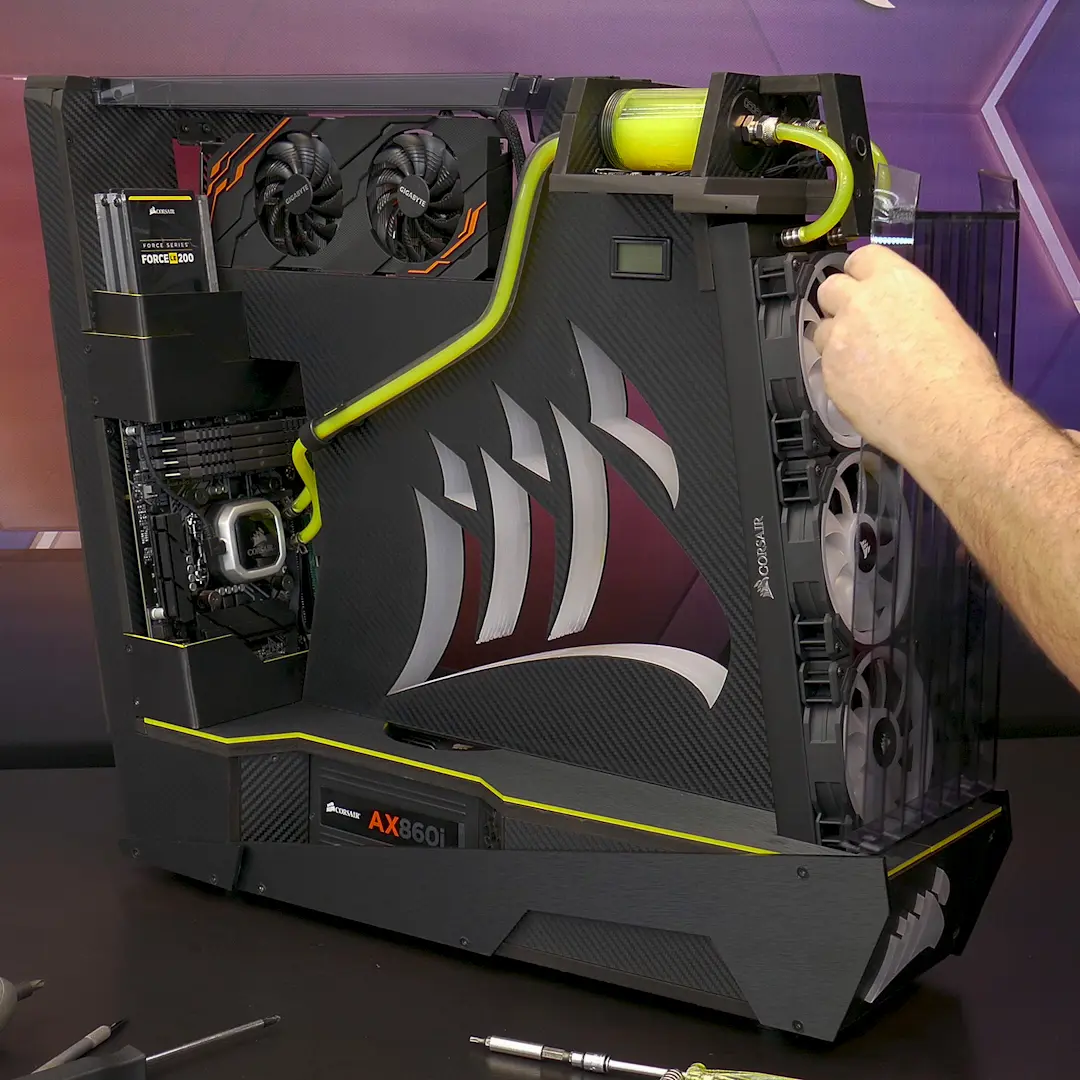

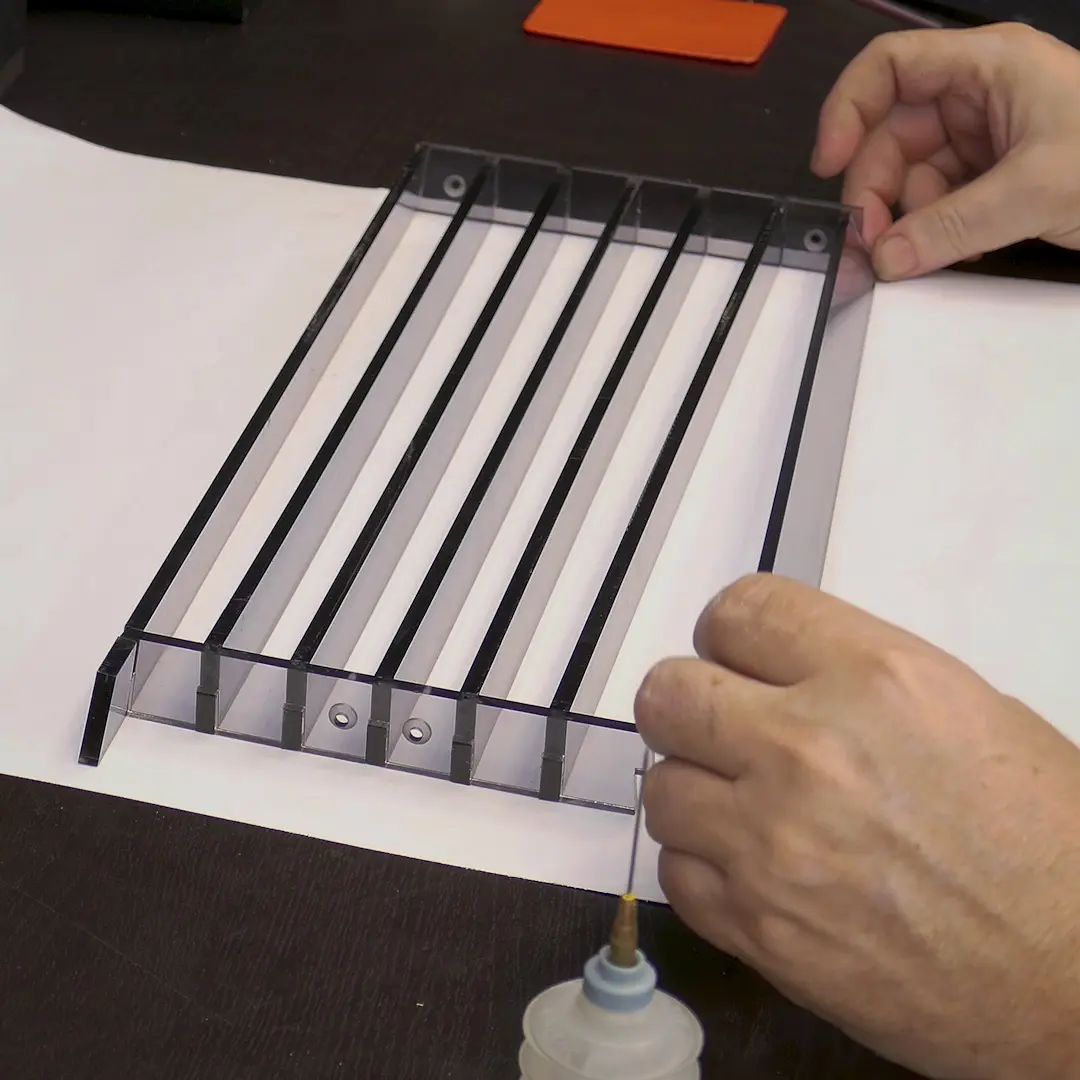

Doblamos varios tipos de metacrilato y PVC para fabricar las cubiertas de la placa base y de la tarjeta gráfica y los SSD. También fabricamos algunas partes de metacrilato con vinilos de fibra de carbono y aluminio anodizado. Luego, con metacrilato transparente ahumado hicimos las rejillas del frontal y de la parte superior de la tarjeta gráfica.
Hardware
En este equipo custom queríamos mostrar todo el hardware. Estos son los principales componentes que usamos:
| Placa base | GIGABYTE Z370 |
| CPU | Intel Core i5-8400 |
| RAM | 32GB CORSAIR Vengeance RGB DDR4 2666MHz |
| Almacenamiento | SSD FORCE LE 200 CORSAIR (x4) |
| Fuente de alimentación | CORSAIR AX860i |
| Refrigeración líquida | CORSAIR H150i PRO RGB |
| Ventiladores | CORSAIR LL120 RGB (x3) |
| Accesorios de refrigeración | Depósitos de refrigerante (x2) |

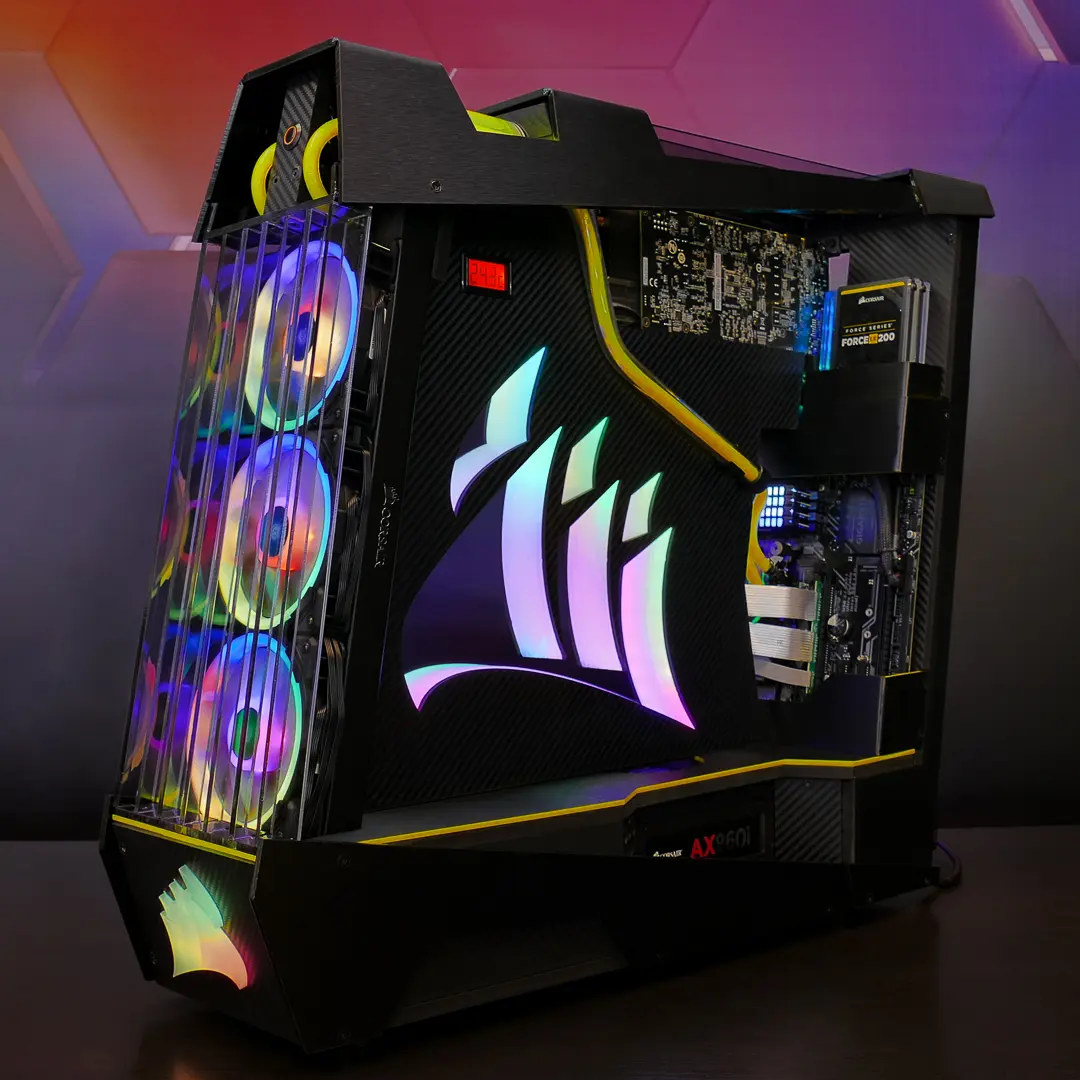

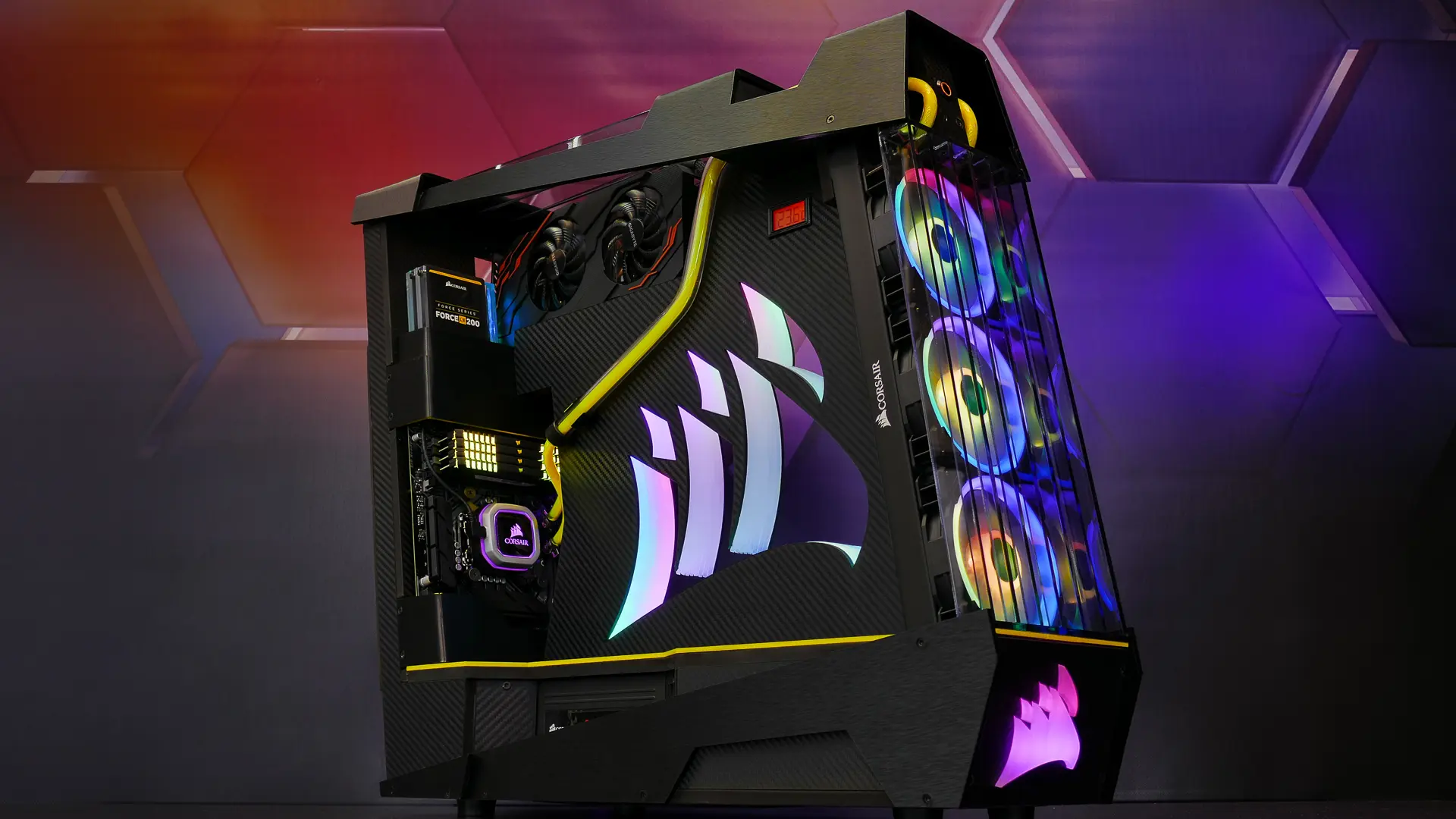

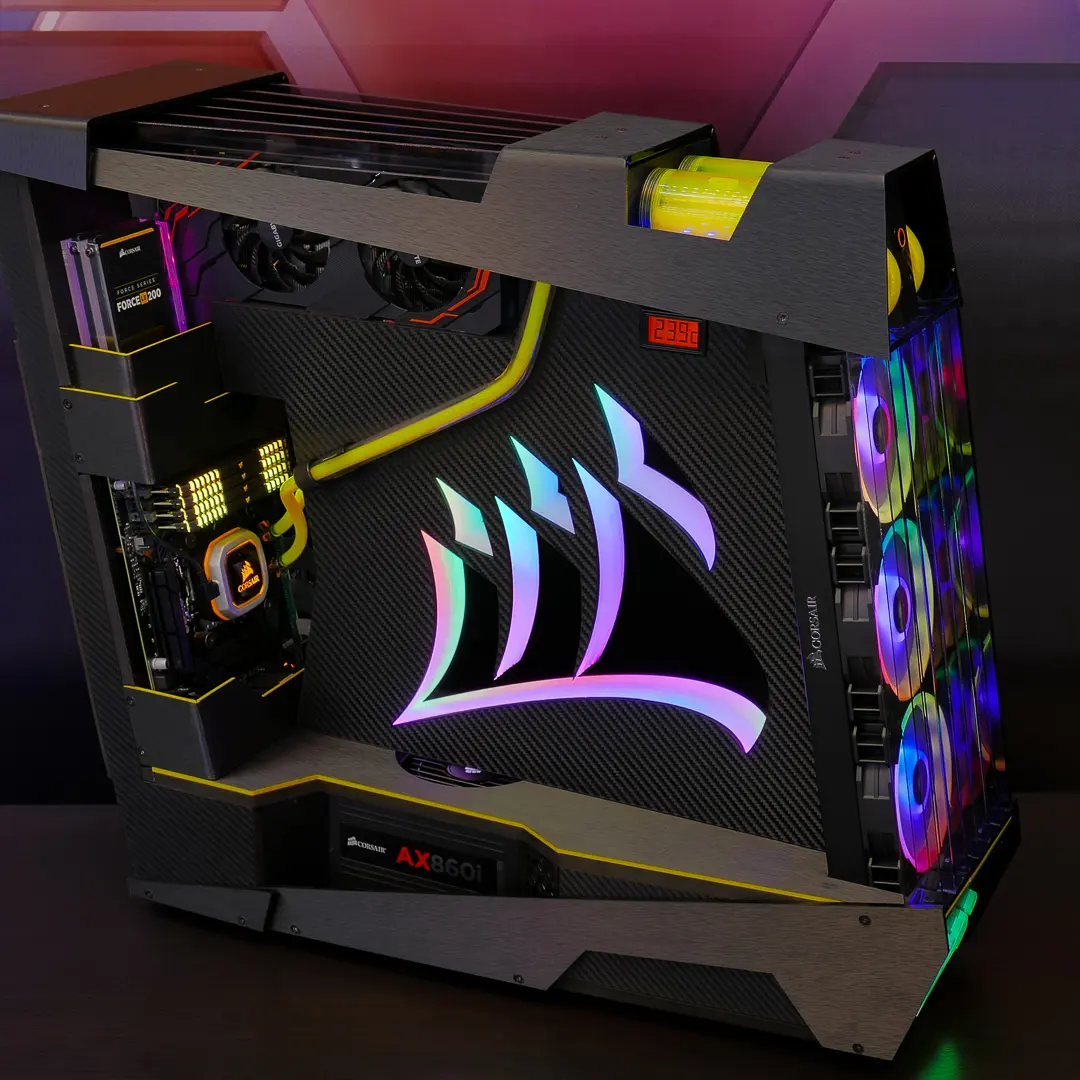

Resultado final del PC mod Corsair Z1
Aquí puedes ver el resultado final de este proyecto, un equipo totalmente único para Corsair.
Si quieres ver el proceso en acción para no perderte ningún detalle, te recomendamos ver el vídeo completo en el canal de CORSAIR España.
