PC Modding de Call of Duty con la caja Corsair 680X RGB

Cómo construimos el PC Modding de Call of Duty con una Corsair 680X y doble refrigeración líquida custom.

1- Diseño conceptual del PC Modding

Este PC Custom fue un encargo para celebrar el lanzamiento del «Call of Duty Modern Warfare».
Al principio pensamos hacer un PC Modding como un tanque o algo similar. Entonces me reuní con los chicos de NVIDIA para comentar las primeras ideas y nos dimos cuenta de que hay muchos PCs con esa temática, tanques, cañones, etc. Así que decidimos hacer algo diferente.

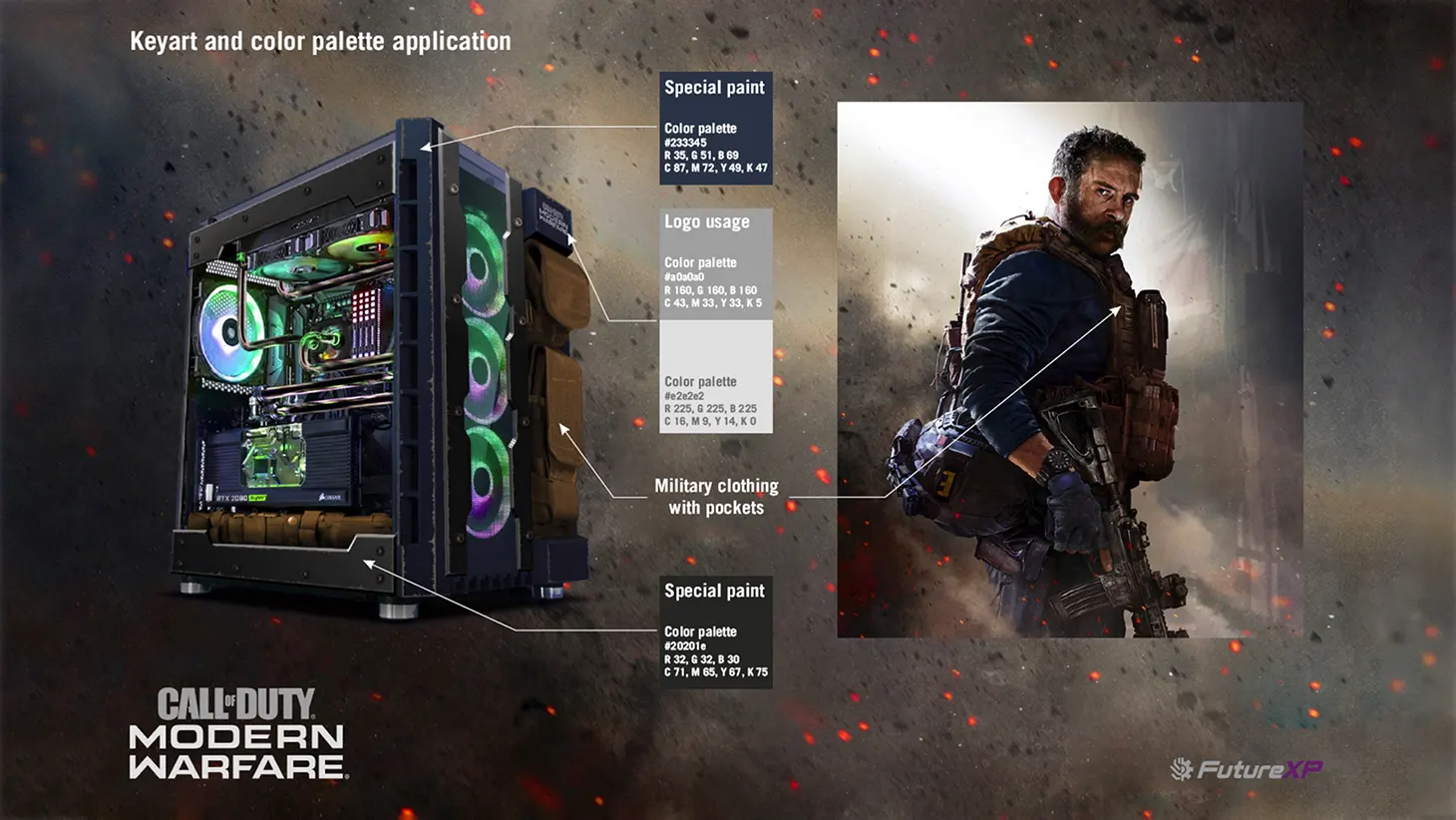

Desde Activision me enviaron el keyart, donde se ve un soldado con su equipamiento y el esquema de colores oficiales. Entonces se me ocurrió la idea de abstraernos del personaje humano y aplicar el diseño al PC, para que estuviera «vestido» como el personaje de la portada del videojuego.

El diseño es abierto por ambos lados para mostrar todos los componentes. Incluye piezas de aluminio de 5 mm a modo de escudos en el frontal y los laterales, con un acabado de metal desgastado. En el frontal derecho añadí un panel con partes textiles de un chaleco militar, material que también utilicé bajo la gráfica y junto a la fuente para ocultar los cables.

---

2- Principales componentes del PC

Como todo PC Gaming que se precie, debía tener un buen rendimiento pero sin gastar todo nuestro dinero.

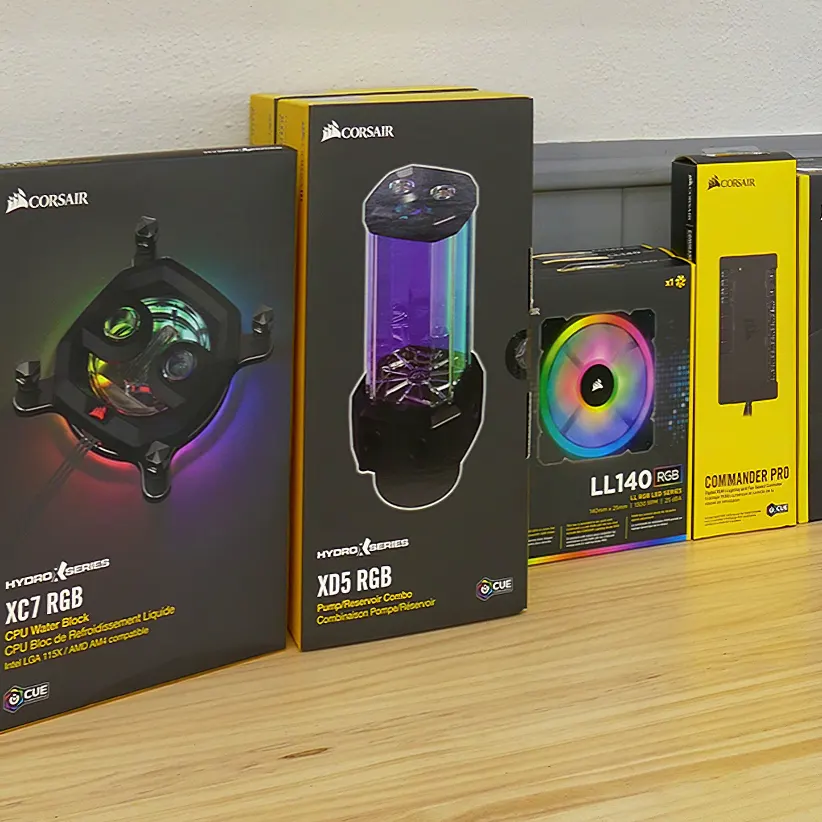

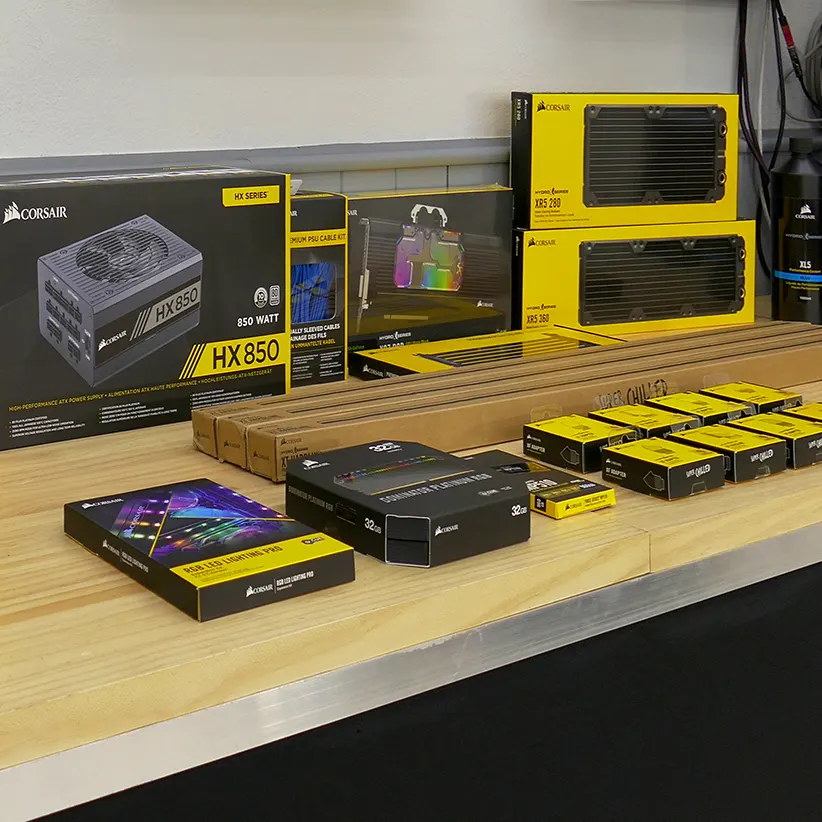

Estos son los principales componentes del PC:

COMPONENTES
Caja de PC	Corsair Crystal 680X RGB

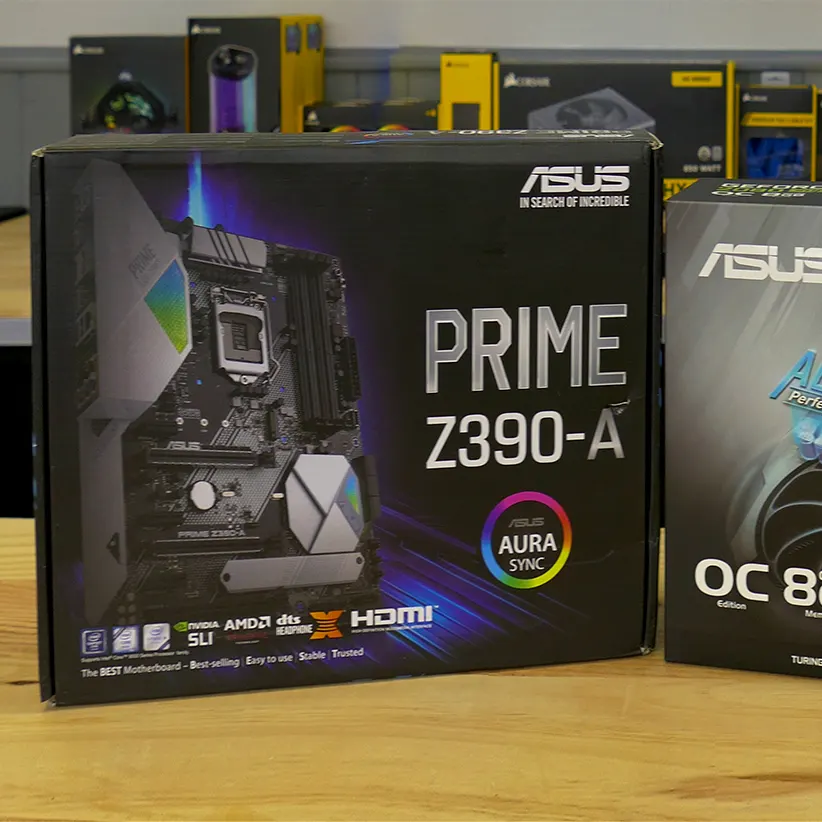

Placa Base	ASUS Prime Z390-A
CPU	Intel Core i7 8700K

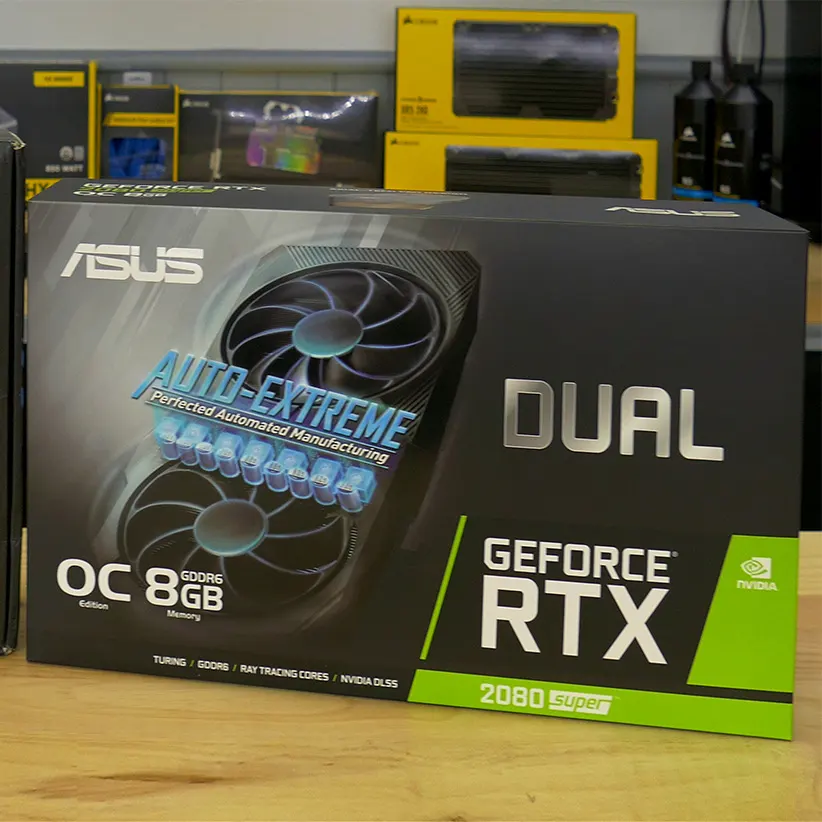

Tarjeta gráfica	ASUS DUAL GEFORCE RTX 2080 super
Memoria RAM	Corsair Dominator Platinum 32GB DDR4 3600Mhz
Disco SSD	Corsair MP510 NVMe PCIe x4
Fuente de alimentación	Corsair HX850
Controlador ventiladores	Corsair Commander Pro
Refrigeración líquida	Corsair HydroX Series

---

3- Modificaciones del chasis CORSAIR 680X

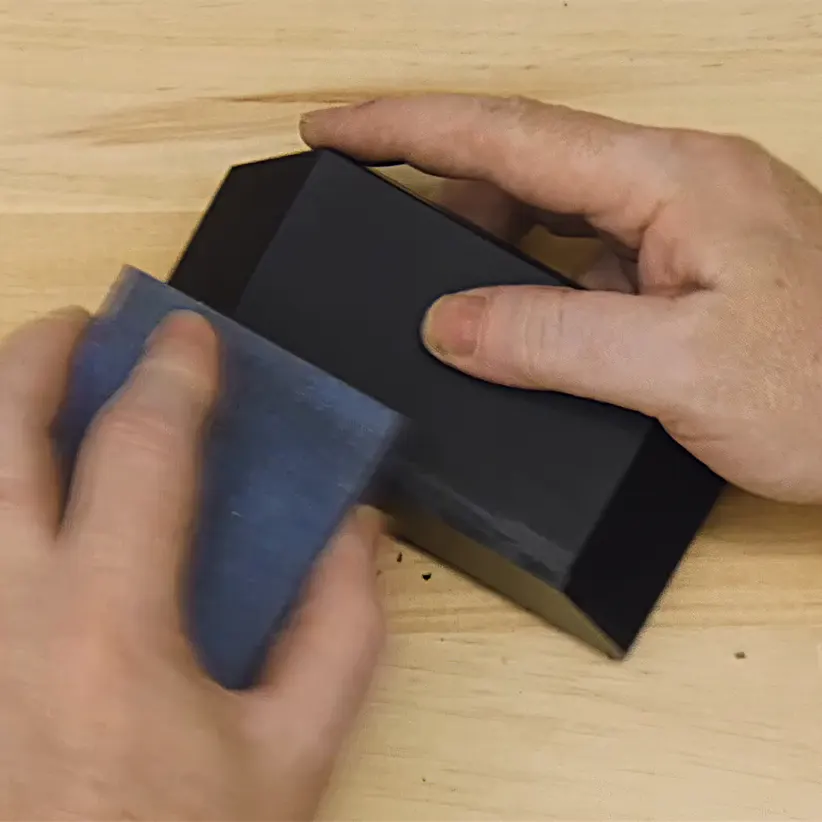

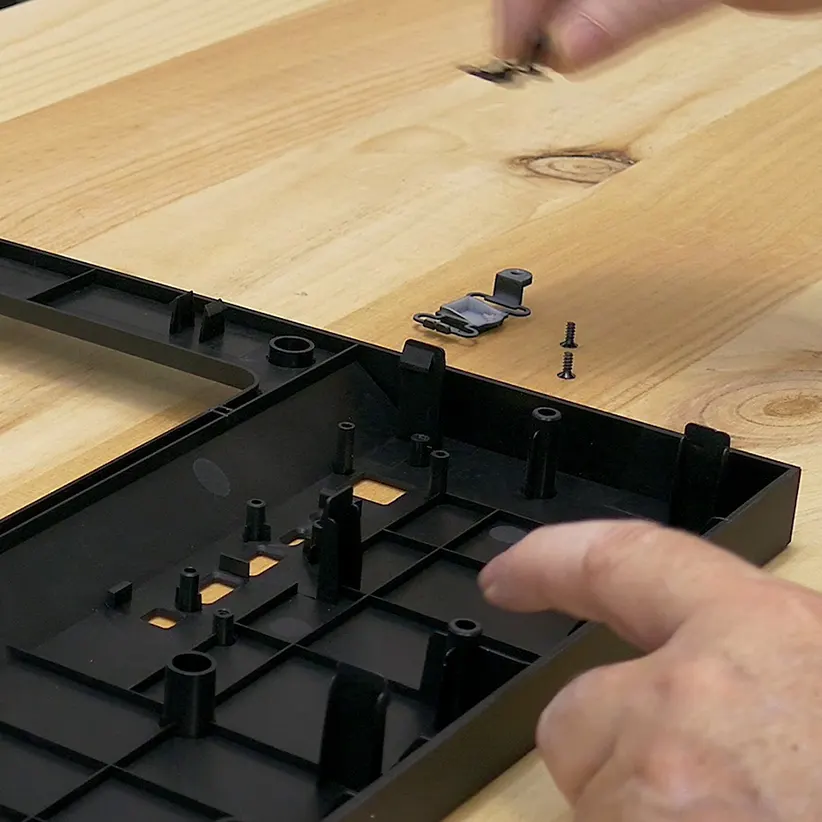

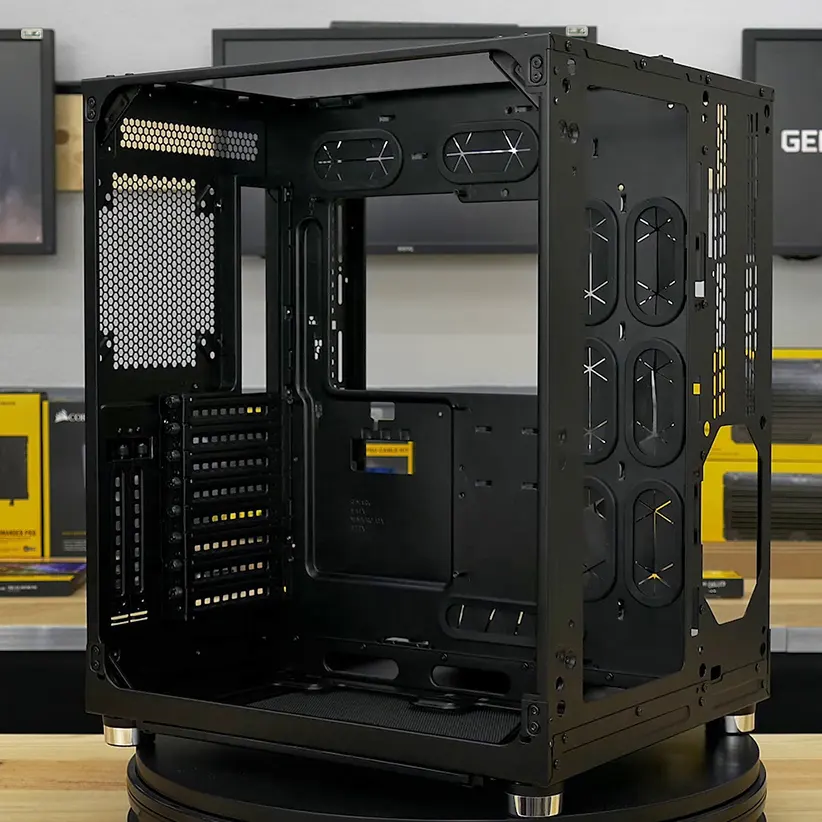

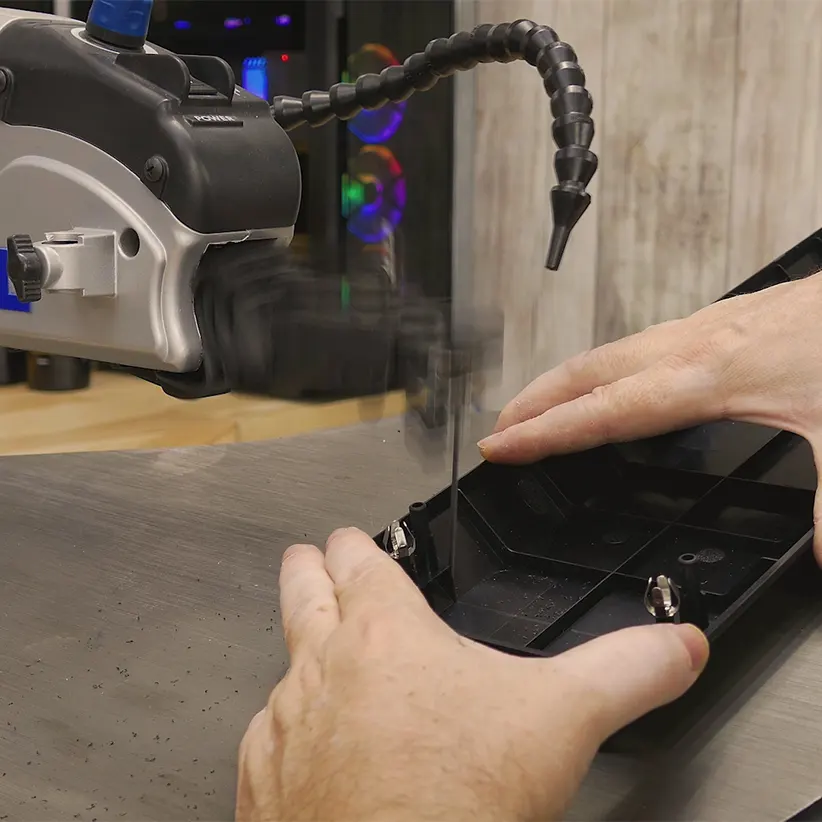

El primer paso fue desmontar el chasis para tratar cada parte adecuadamente. A la carcasa frontal le corté una franja y le pegué unas tapas de PVC y luego un poco de lija.

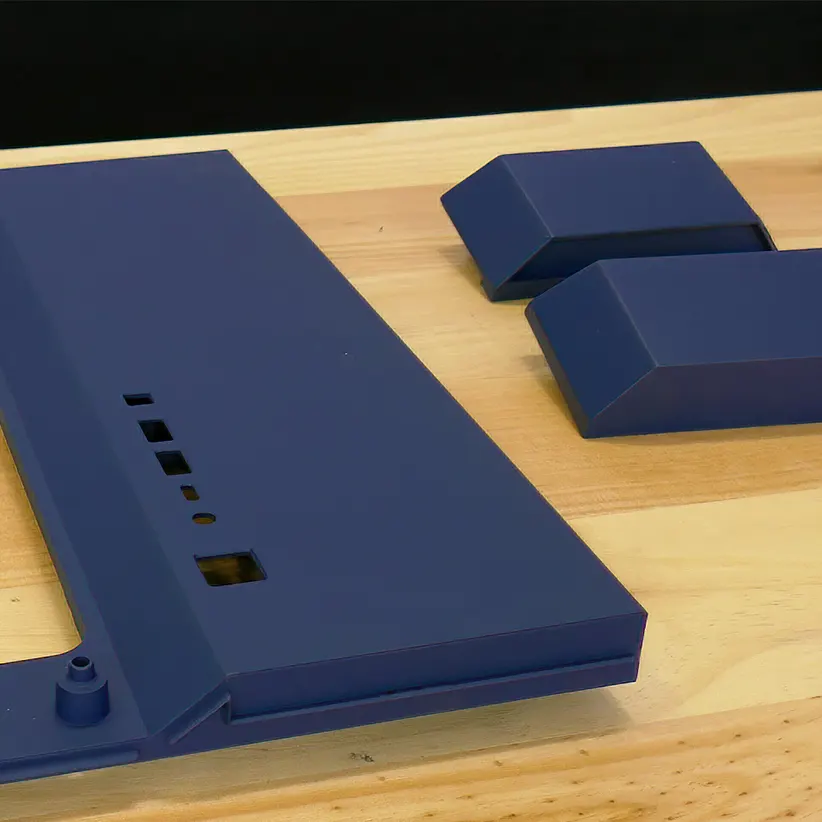

Le di una capa de imprimación para que la pintura no salte. Usé un esmalte sintético mate color RAL 5011. Para saber la equivalencia de color RGB a RAL uso la web rgb.to.

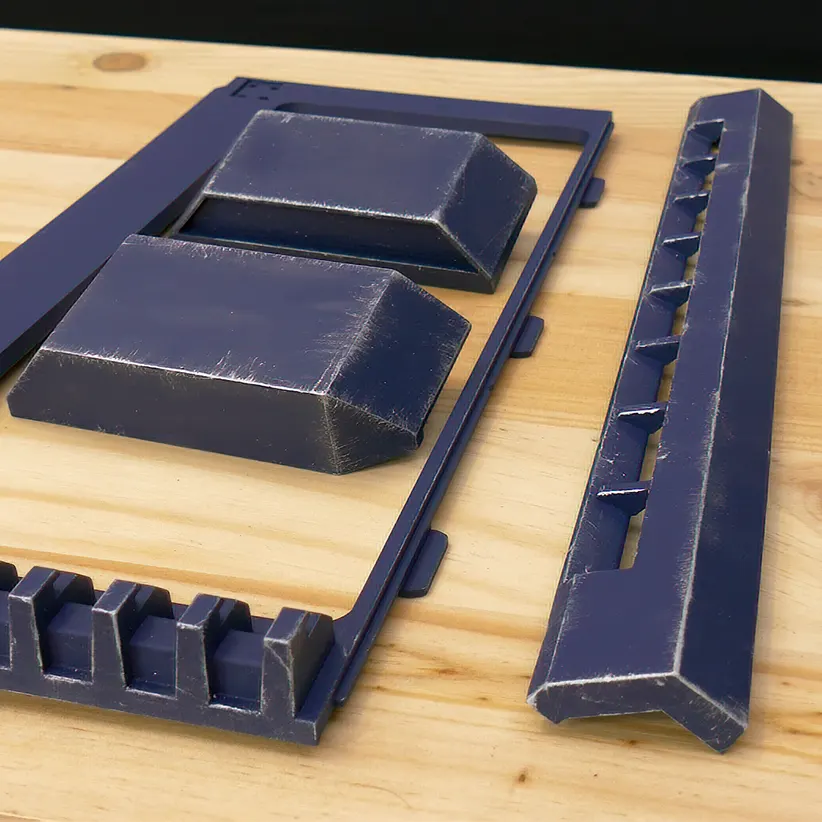

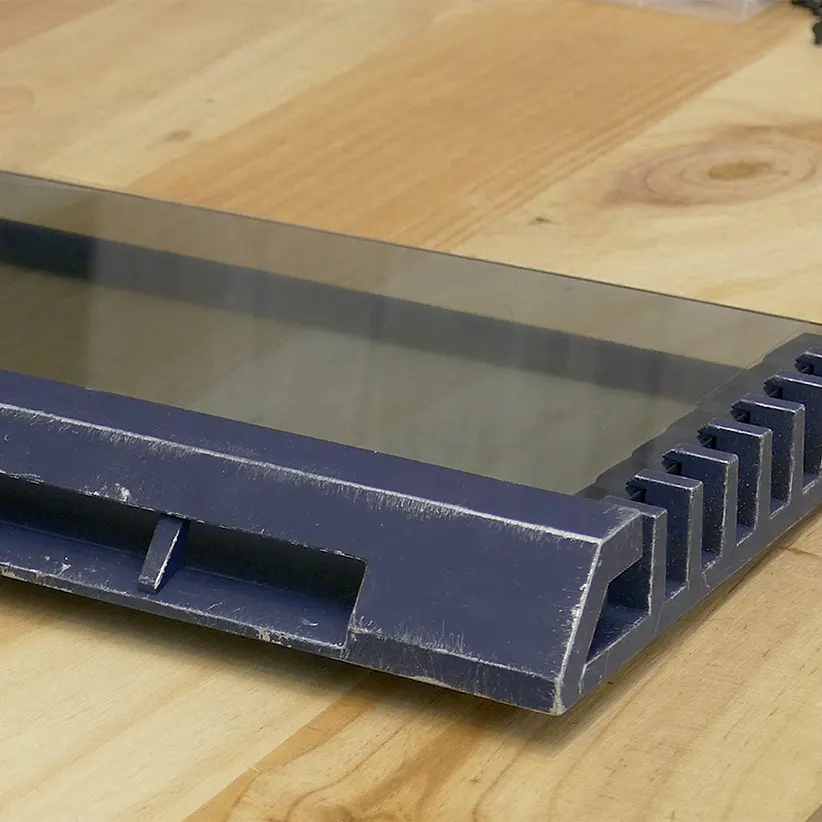

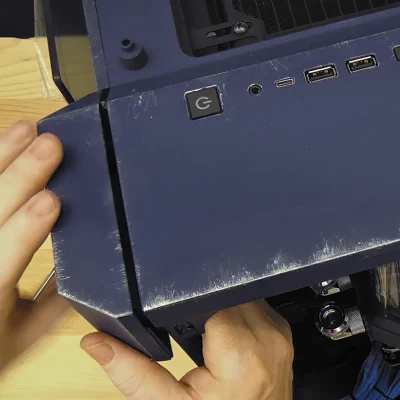

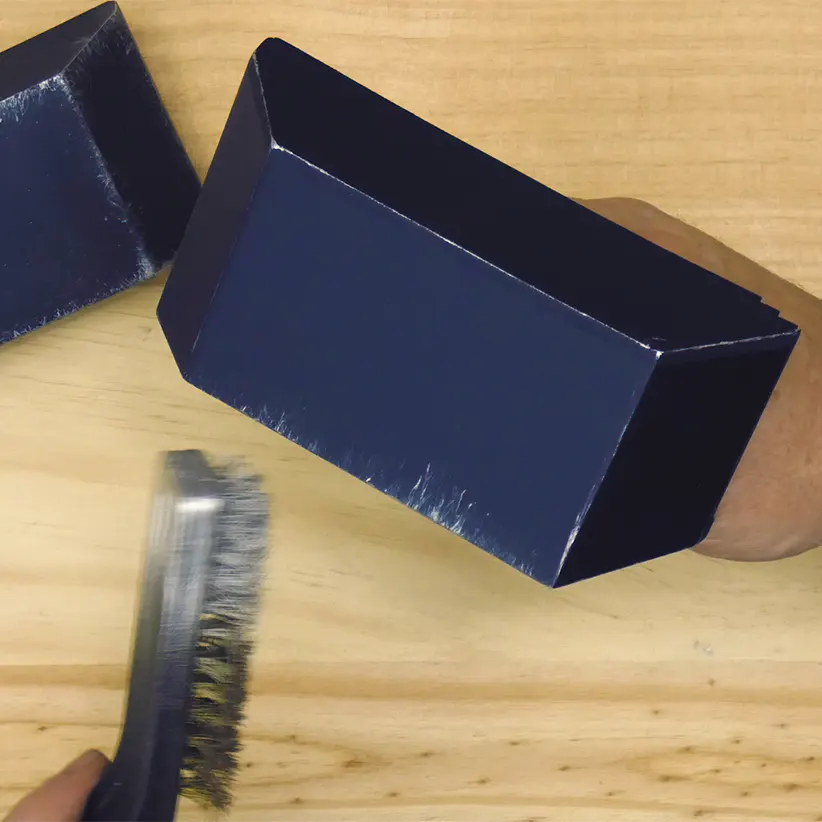

Finalmente hice el efecto de metal desgastado con aerógrafo y un cepillo de alambre. Así al mismo tiempo que se araña se llena la grieta de pintura.

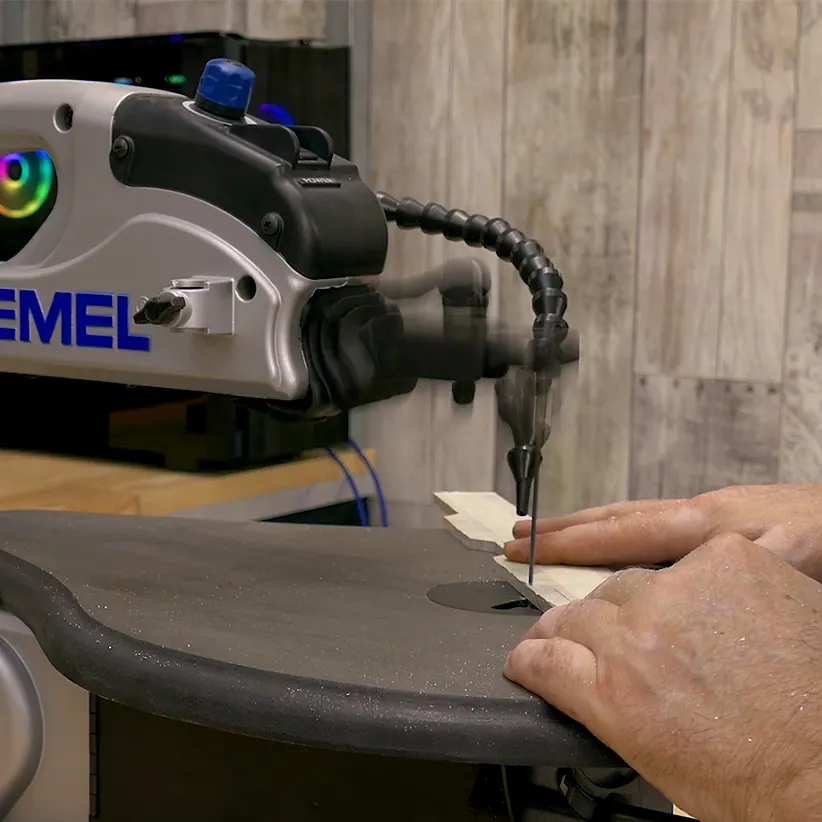

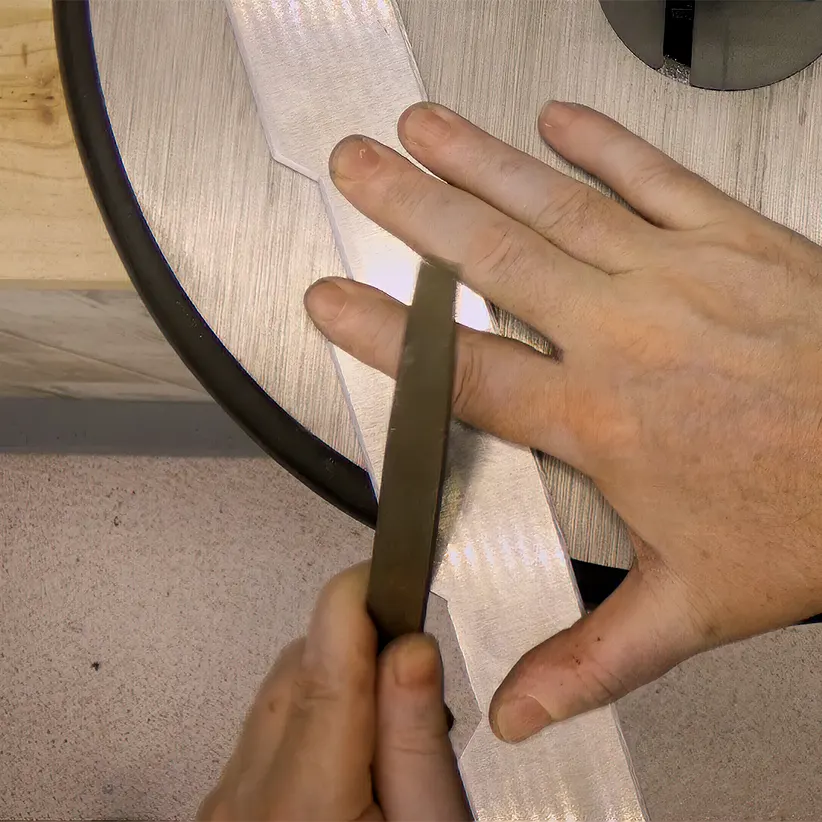

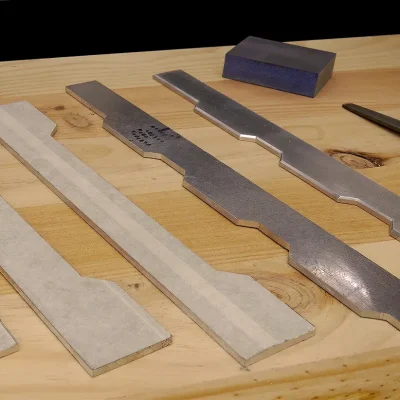

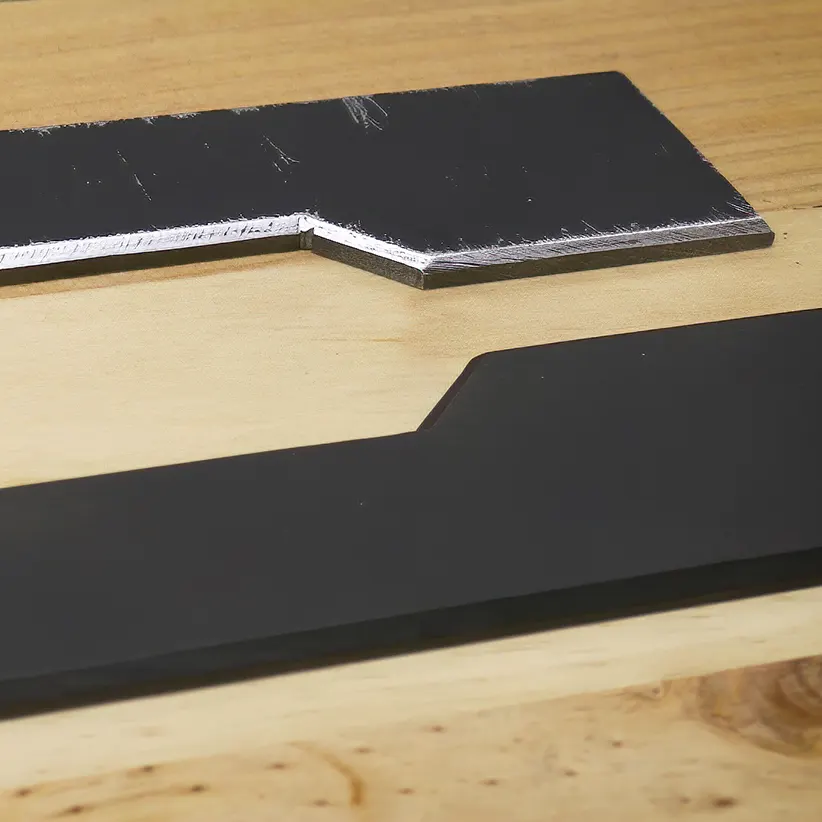

Siguiendo el diseño, fabriqué los escudos metálicos con aluminio de 5mm. Los cortes rectos fueron con una sierra circular y los ángulos con sierra de vaivén. El biselado es a base de lima y lija.
Como acabado, use esmalte sintético mate y el cepillo de alambre para el efecto desgastado.

---

4- Modificaciones y montaje de componentes en la placa base

Antes de meter la placa base en el PC hay que hacer las modificaciones e instalar los componentes como la CPU, RAM y SSD.

Decoración y pintura de la placa base ASUS Prime Z390-A

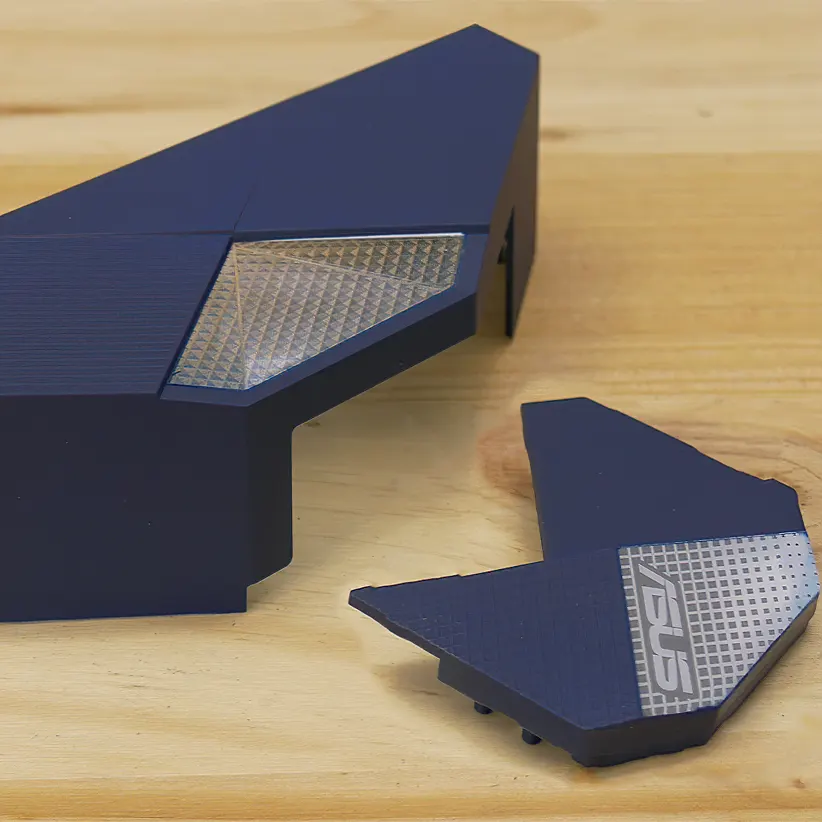

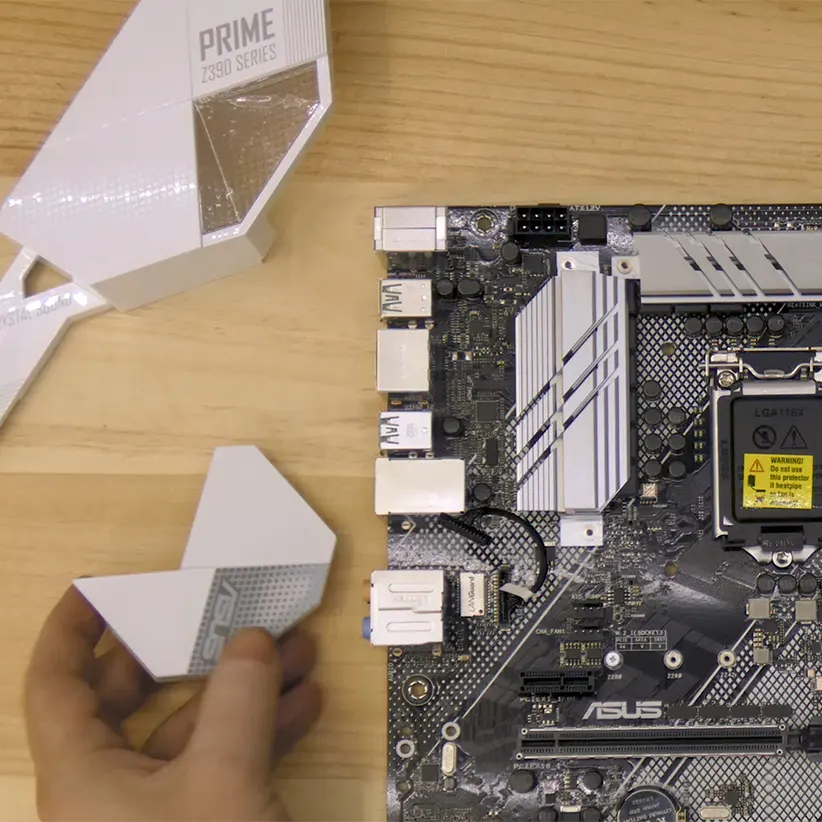

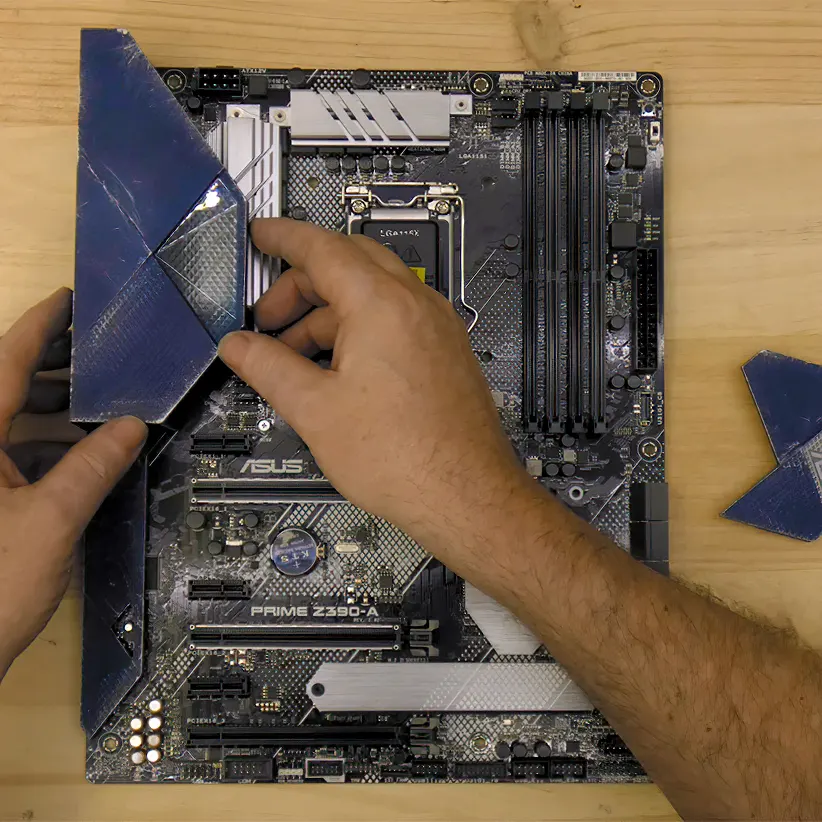

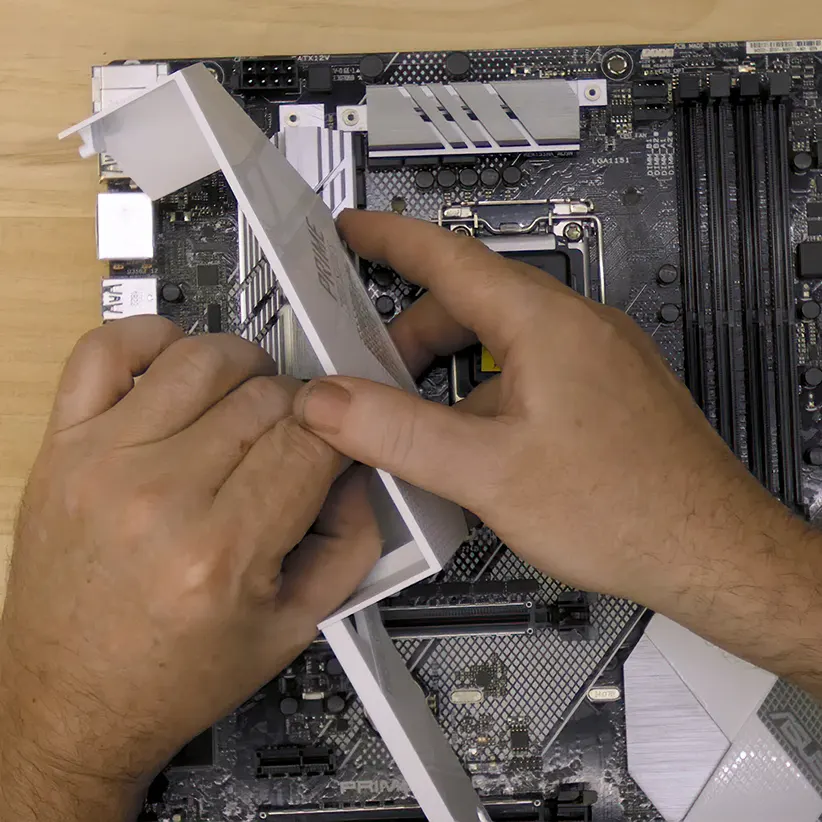

Para integrar la placa base en el diseño, pinté las cubiertas del chipset y los VRM con el mismo acabado que a las carcasas de la caja.
Así que desmontar, enmascarar la parte transparente, imprimar y pintar.

---

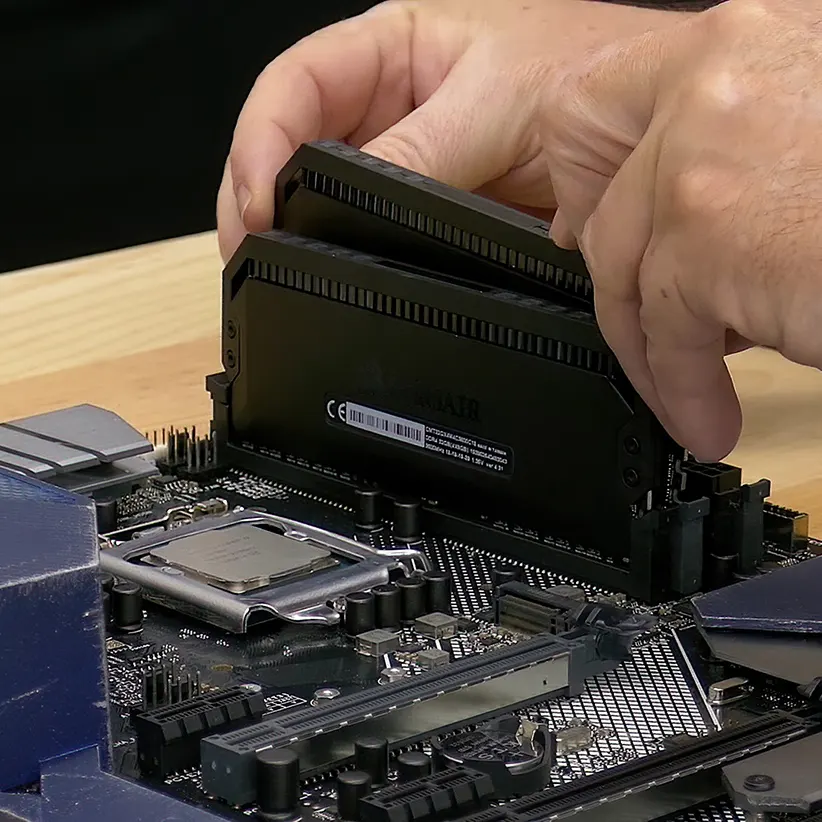

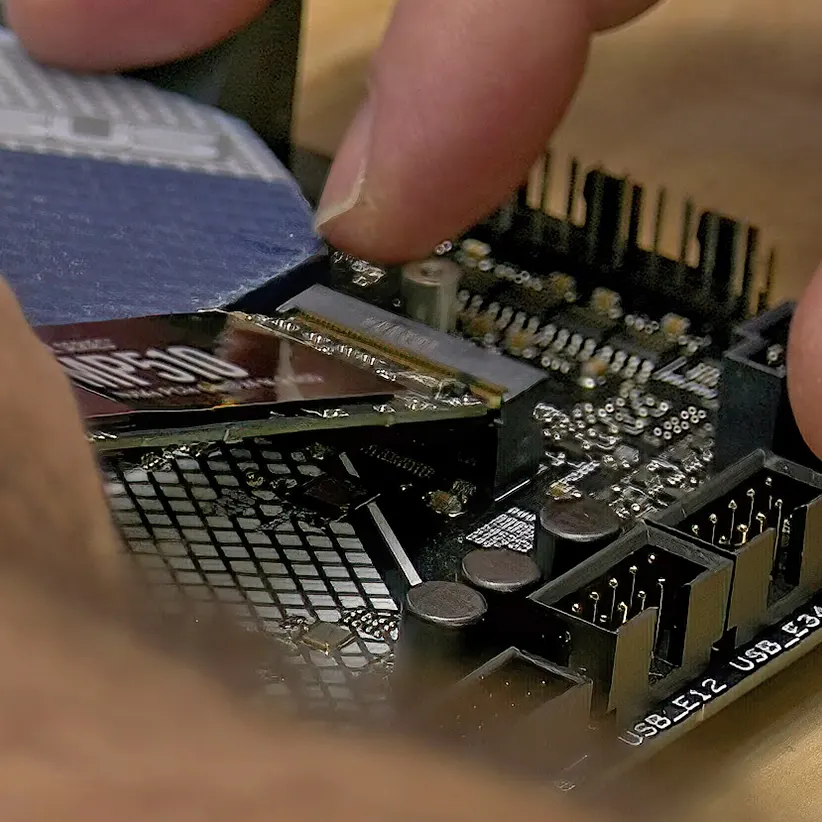

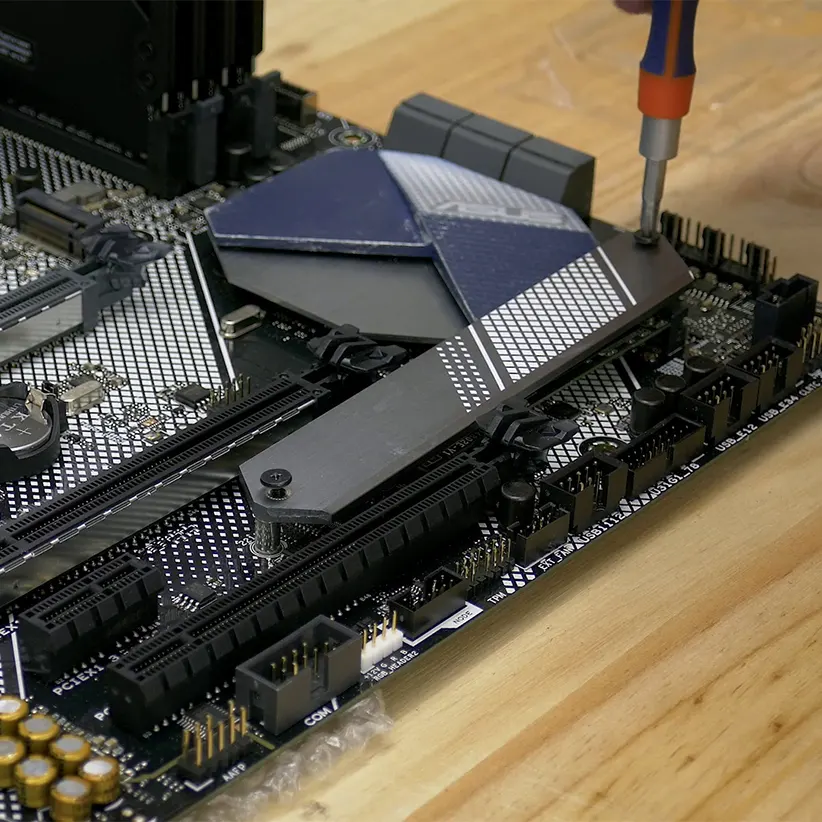

Instalación de CPU, memoria RAM y SSD en la placa base

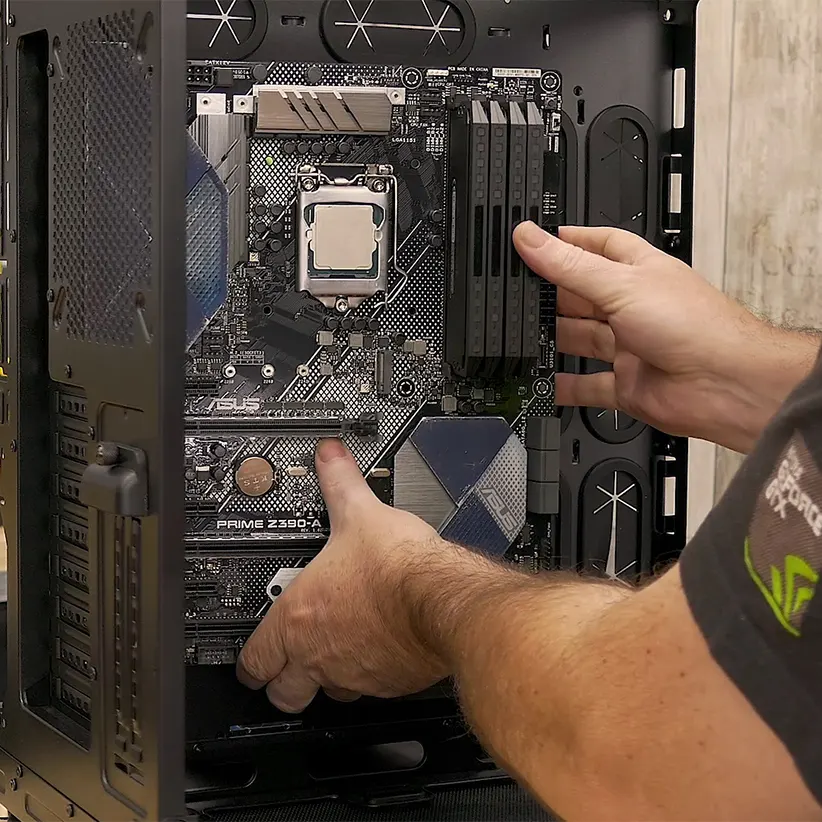

Te recomiendo que instales los componentes en la placa base antes de ponerla en la caja. Es más fácil y menos propenso a errores. Luego monta la placa base en la caja del PC.
Repasa bien el manual de la placa base y recuerda que no todas las ranuras M.2 son iguales y que hay un orden concreto para instalar 1, 2 o 4 módulos de memoria RAM.

---

5- Mejoras en la tarjeta gráfica GEFORCE RTX 2080 super

Para que la gráfica estuviera a juego con el PC y rindiera al máximo, le instalé un circuito de refrigeración líquida independiente que evita el «thermal throttling» (cuando la GPU baja frecuencia para no sobrecalentarse). Además, la montamos en vertical para que luzca mejor.

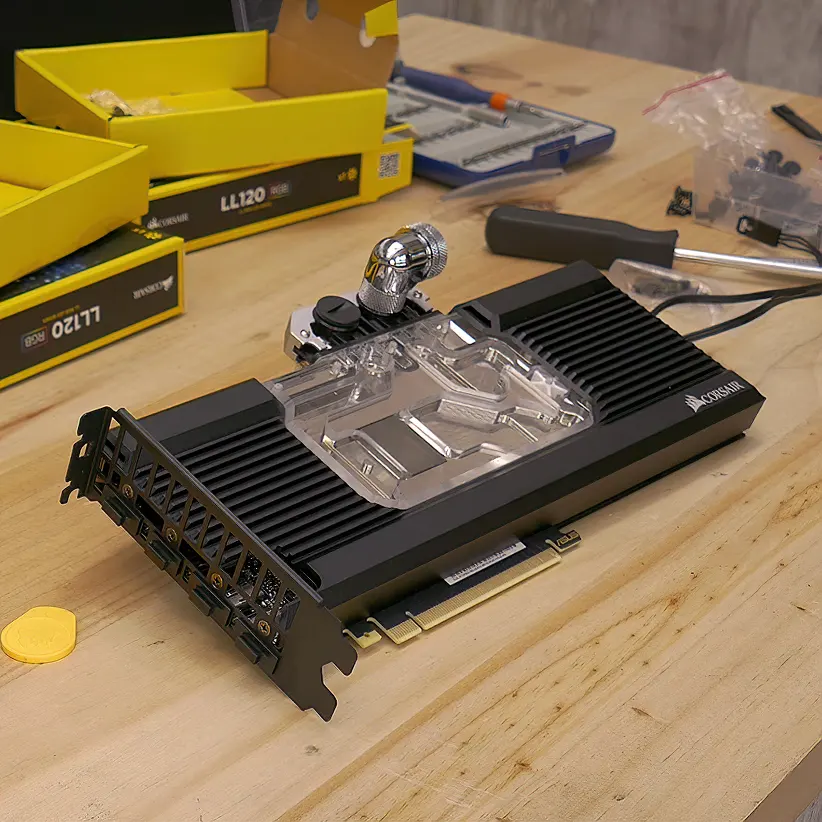

Refrigeración líquida para la GEFORCE RTX 2080 super

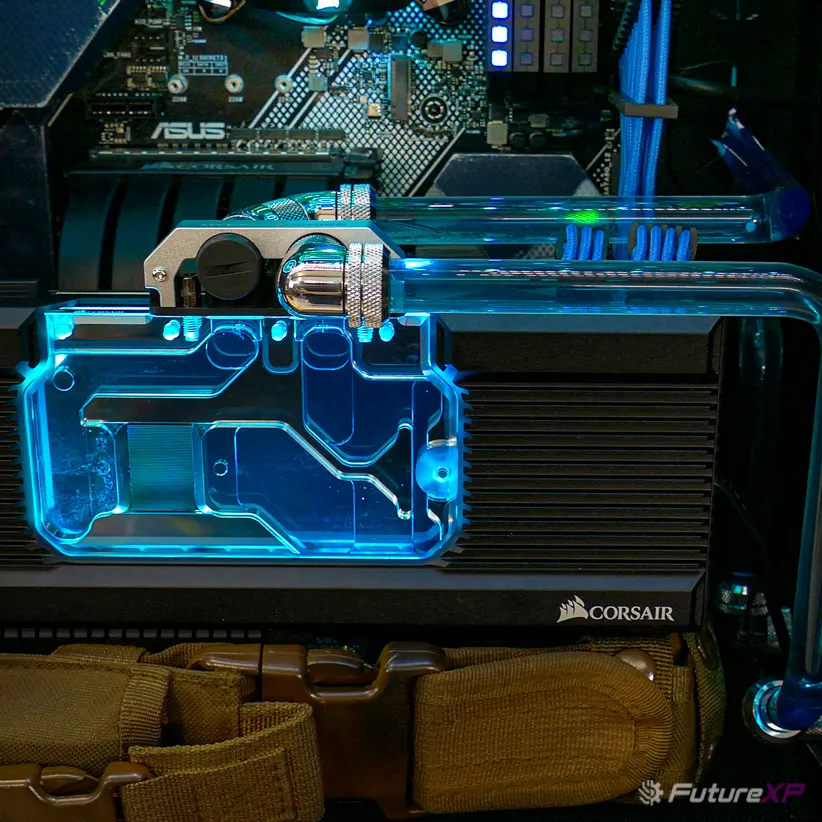

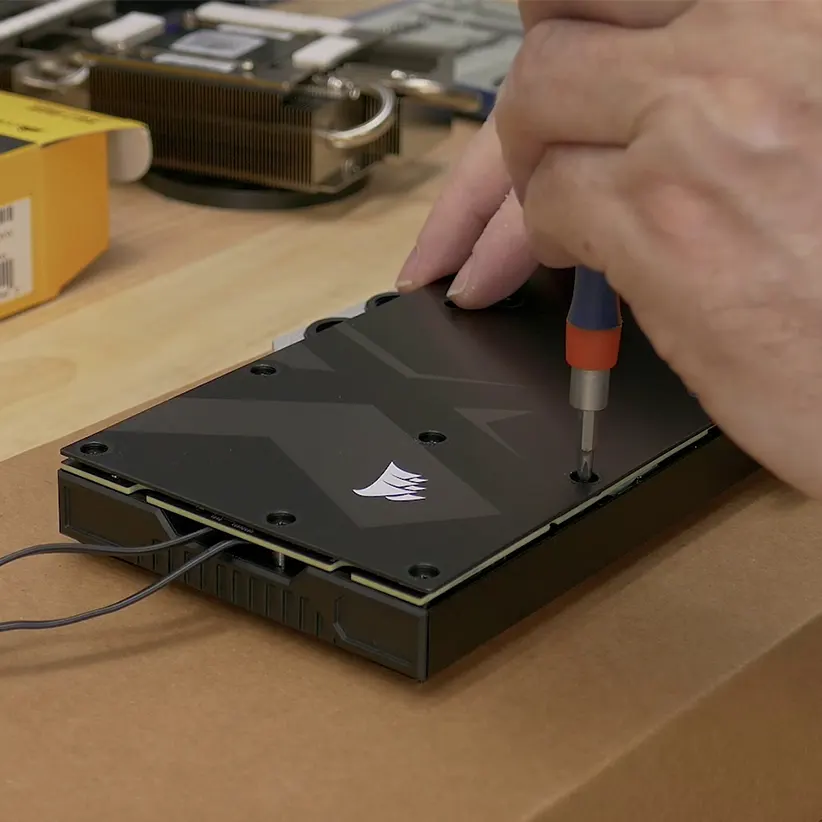

Para la 2080 super usé un bloque de refrigeración líquida XG7 RGB, de la serie Hydro X de CORSAIR. Es fácil de colocar, pero necesitarás un juego de destornilladores de precisión.

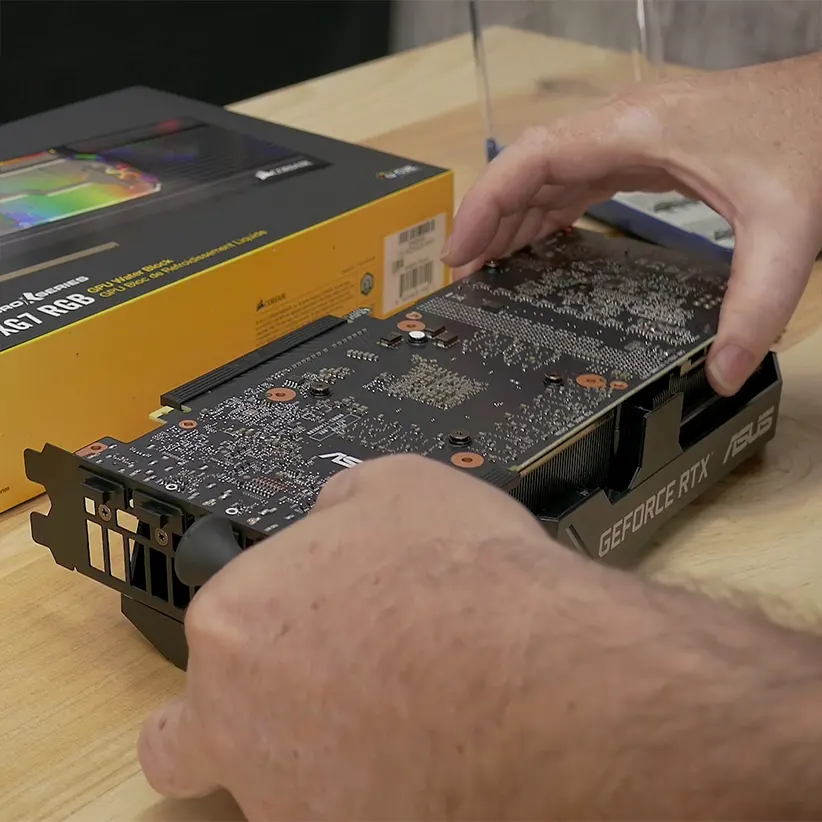

Pasos para instalar el bloque XG7 en la GPU:

• Desatornillar el disipador de serie.

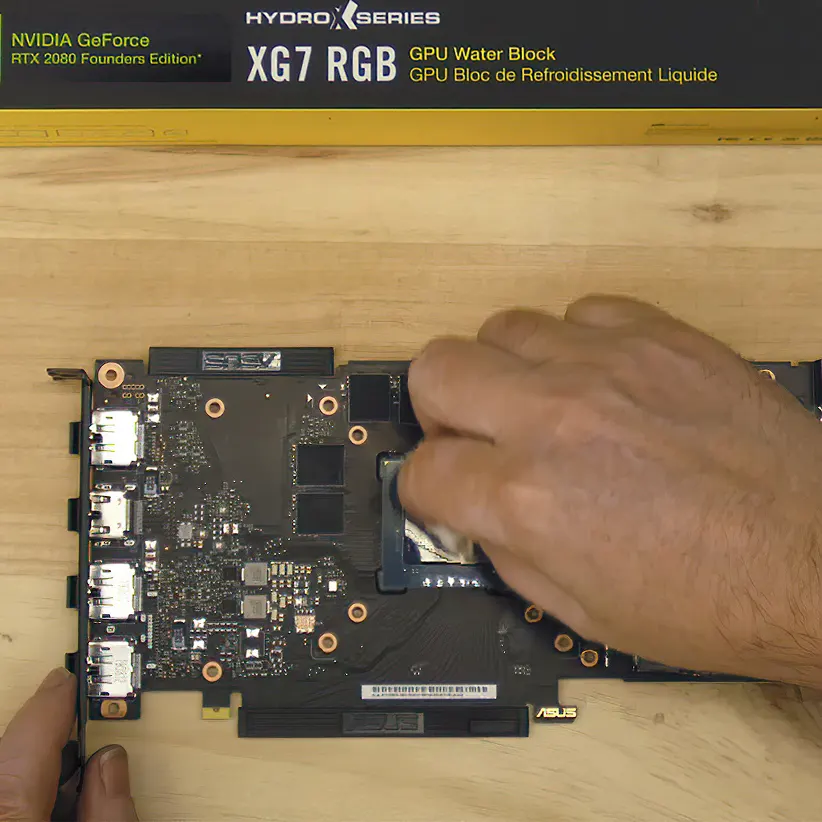

• Limpiar la pasta térmica de la GPU.
• Retirar los pads térmicos de la gráfica.
• Colocar el bloque XG7 RGB con sus tornillos y listo para ponerle los racores.

---

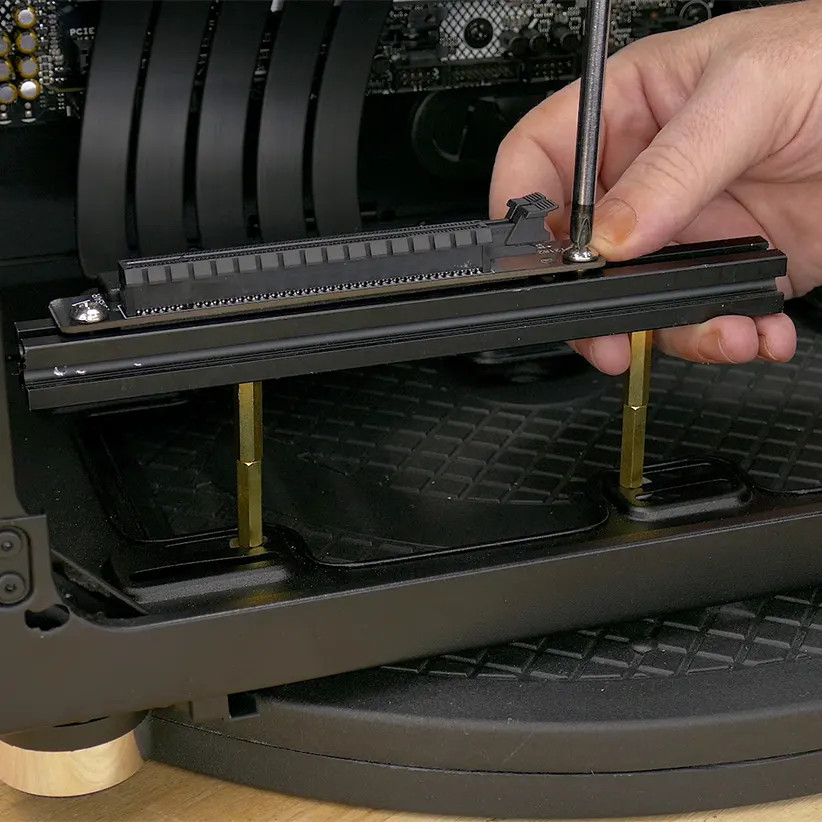

Instalación del soporte para la tarjeta gráfica en posición vertical

La 680X incluye una doble ranura trasera para montar la GPU en vertical, pero para conectarla a la placa base es necesario un cable de extensión PCIe 3.0 x16 (se vende aparte). Es importante que sea de buena calidad; los baratos suelen causar fallos.

Como sujetarla solo con la chapa trasera no me convencía, instalé una guía de aluminio que fija el conector del cable y sirve de apoyo a la GPU. Los agujeros del ventilador inferior coinciden con la ranura, así que los usé para los separadores 😁

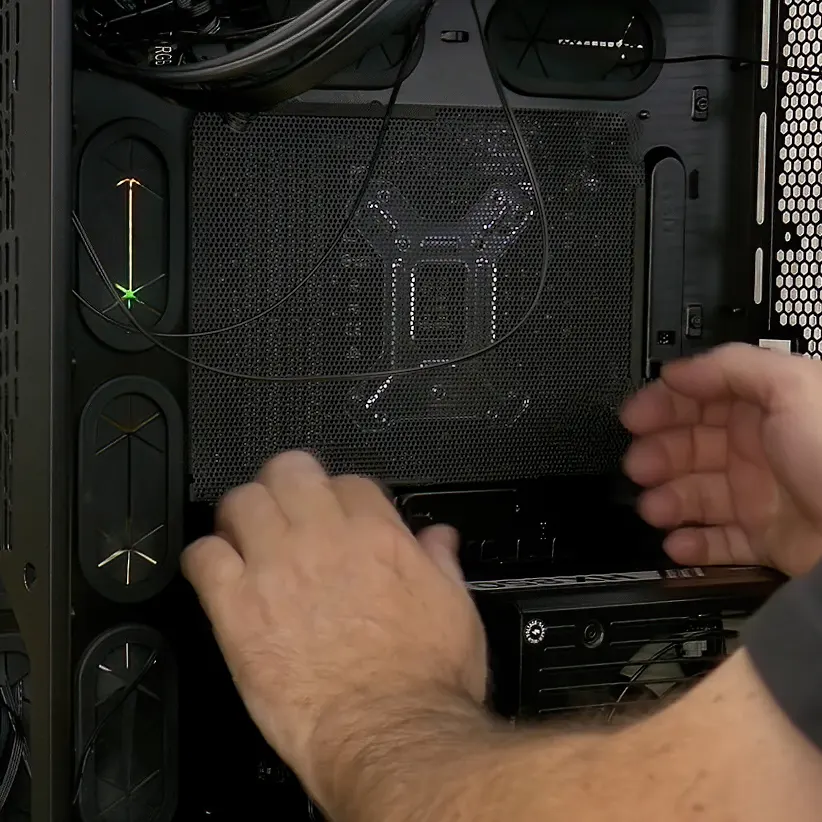

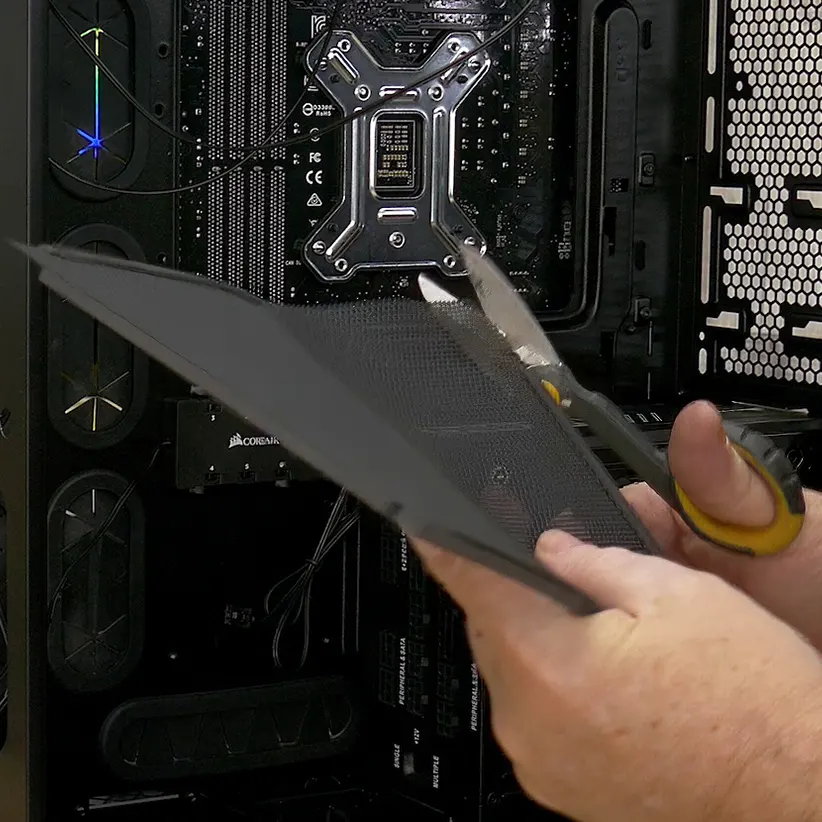

En la parte trasera de la placa base puse un filtro magnético para protegerla y darle mejor aspecto. El filtro es reciclado de la parte superior, que no se necesita porque el aire va de dentro a fuera.

---

6- Refrigeración líquida dual para la CPU y la tarjeta gráfica

Para la refrigeración líquida elegimos una configuración custom de doble circuito independiente para la CPU y la tarjeta gráfica. Ventajas de la refrigeración líquida doble:

• El calor de CPU y GPU no se interfieren
• Se calibra cada circuito por separado
• El PC es más silencioso a media carga
• Se pueden tener dos colores de líquido

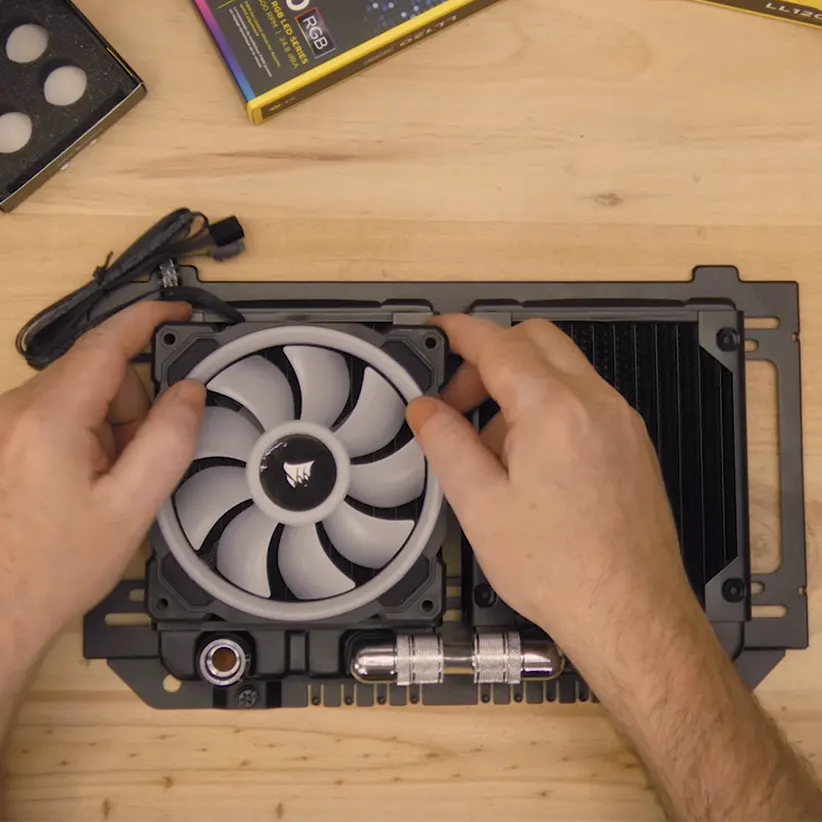

Montaje de los radiadores para la refrigeración líquida del PC

El chasis 680X incluye bandejas extraíbles que facilitan montar ventiladores y radiadores.
Mi idea era instalar un radiador de 360 mm en el frontal y otro de 280 mm arriba, pero chocaban en la esquina superior frontal.

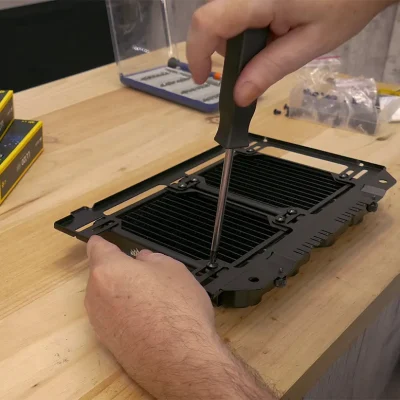

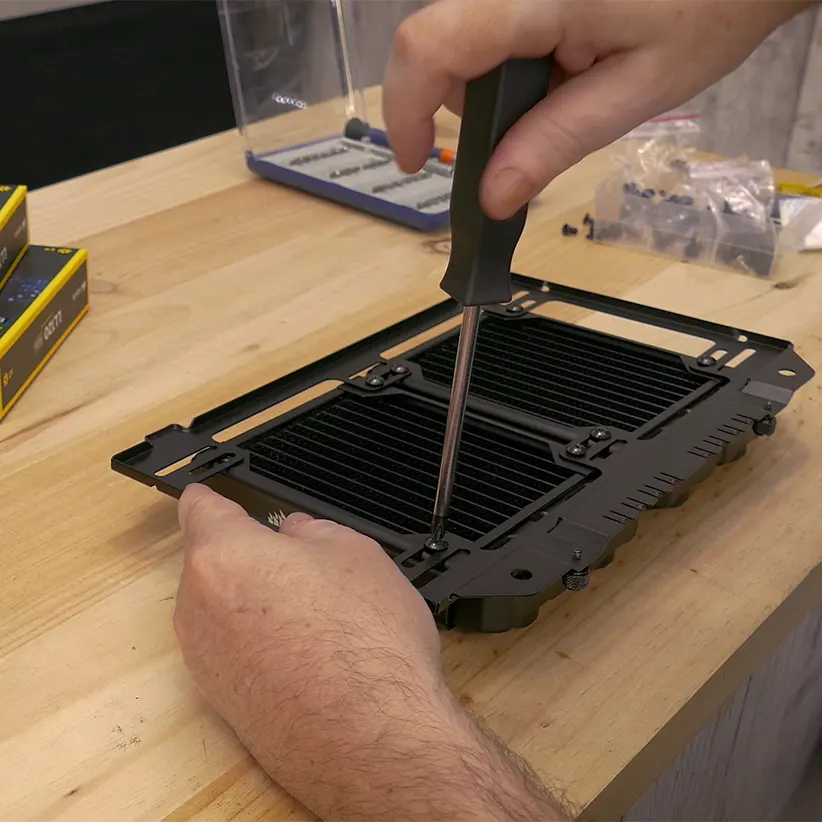

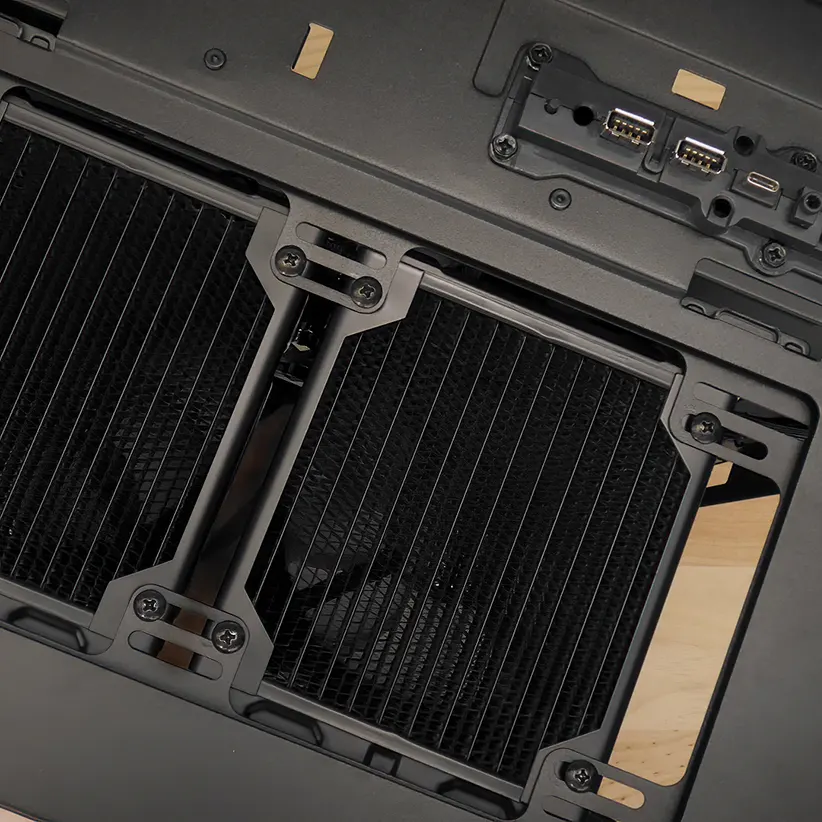

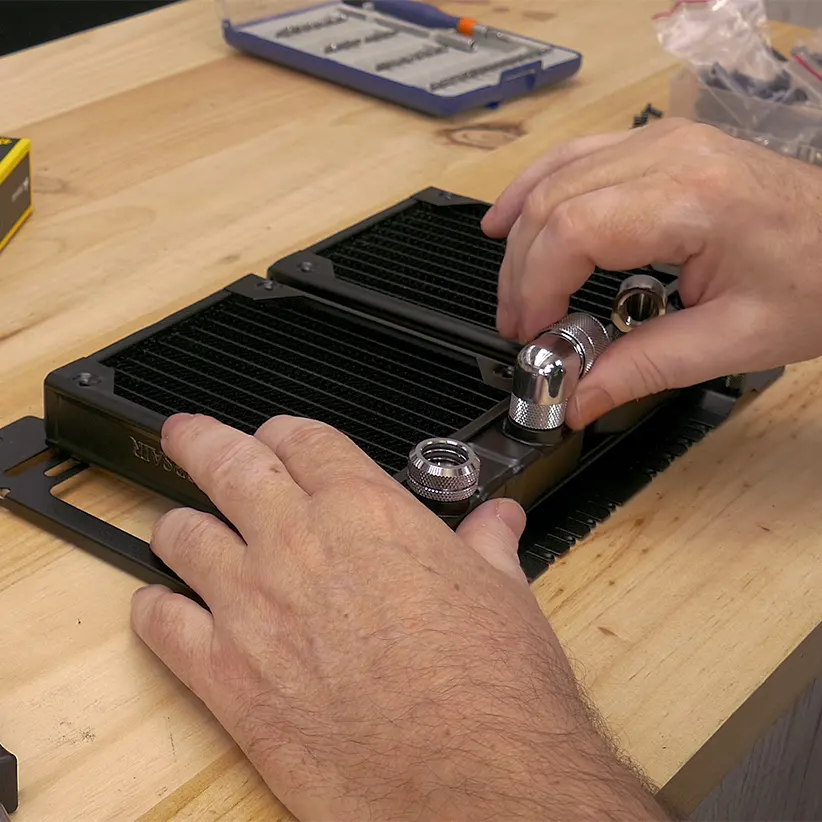

La solución fue colocar dos radiadores de 120 mm en serie con los racores laterales, y además la tubería quedó mejor así.

---

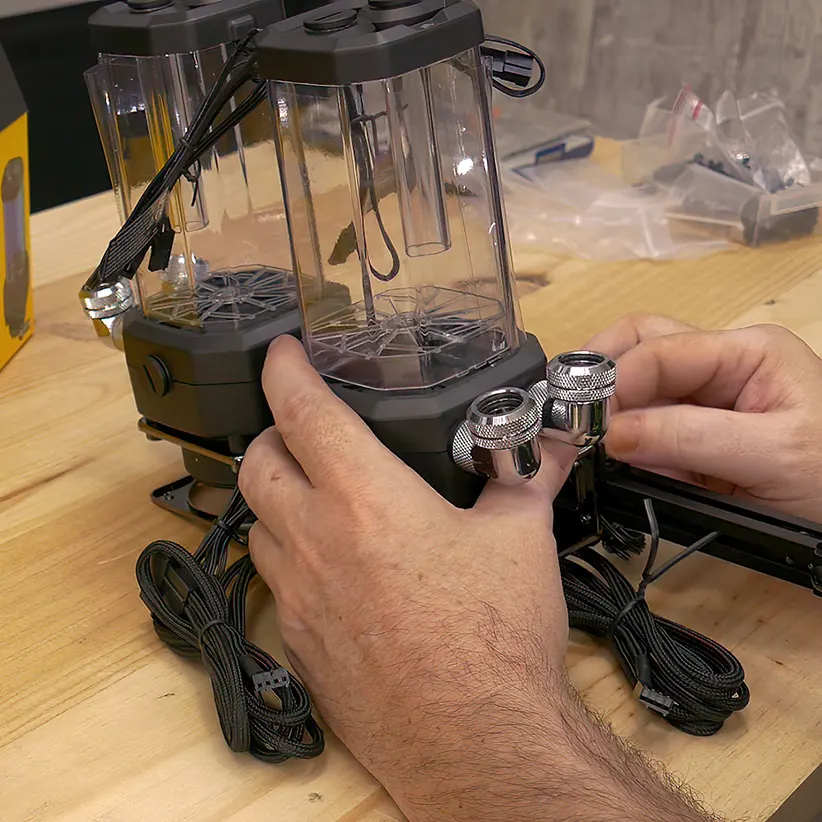

Montaje de dos depósitos para la refrigeración líquida del PC

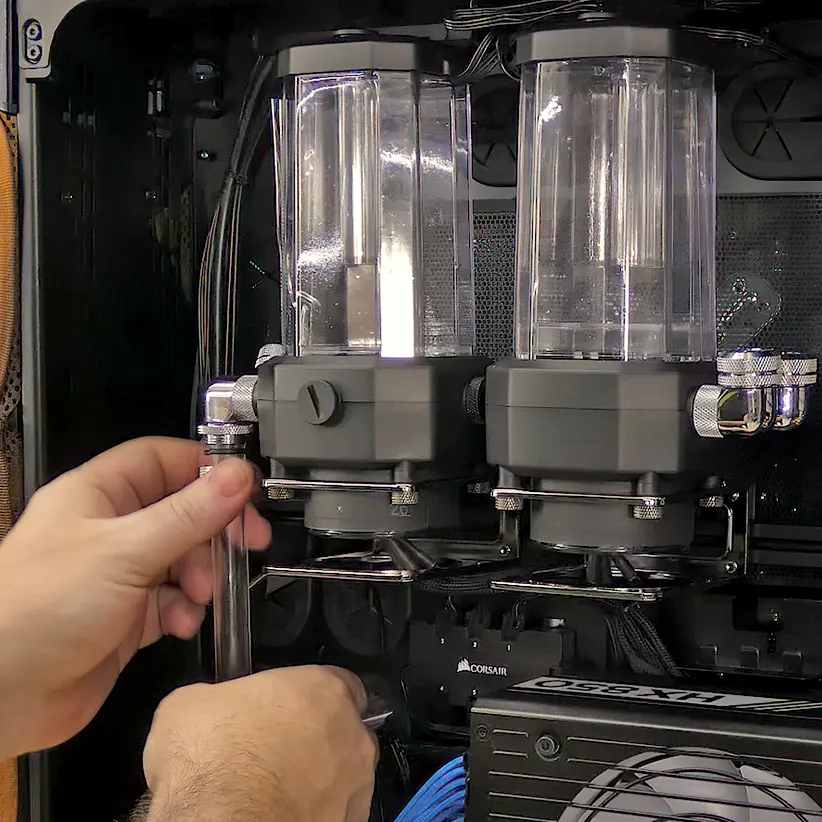

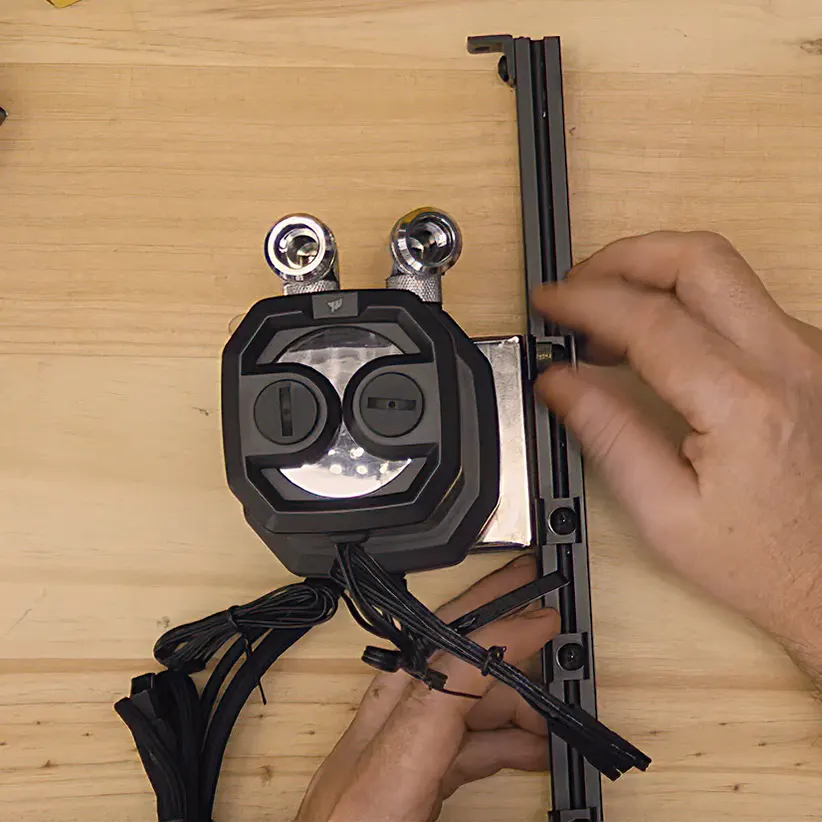

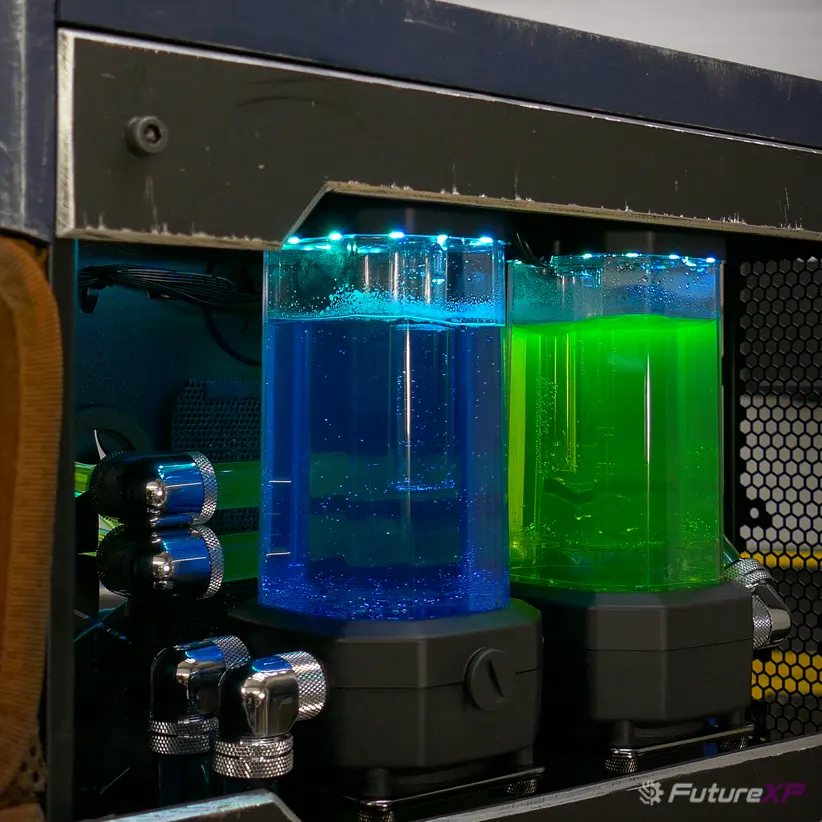

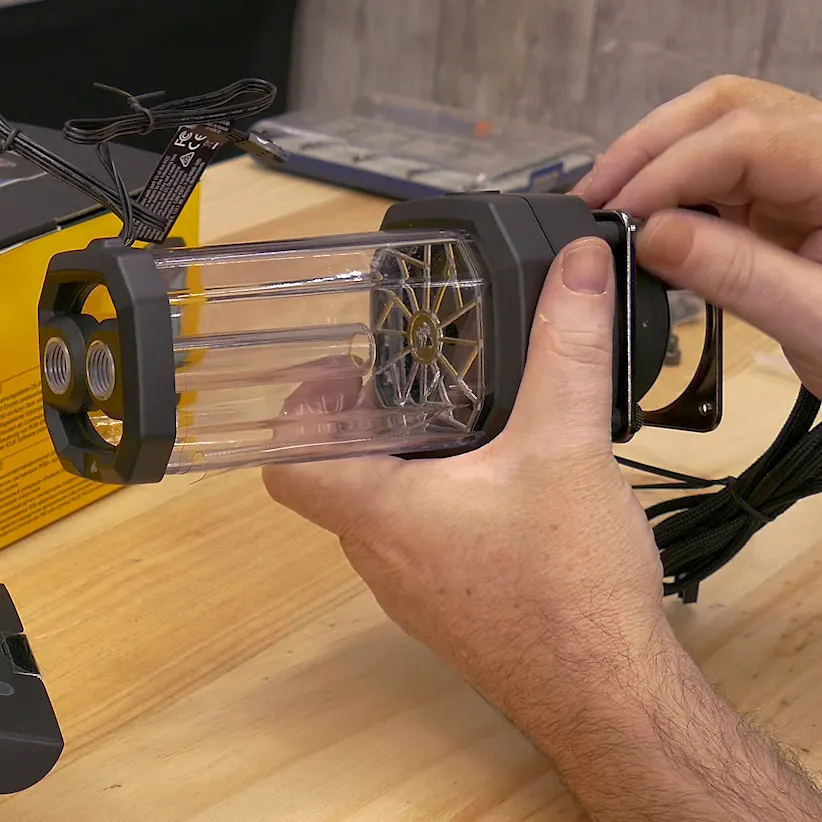

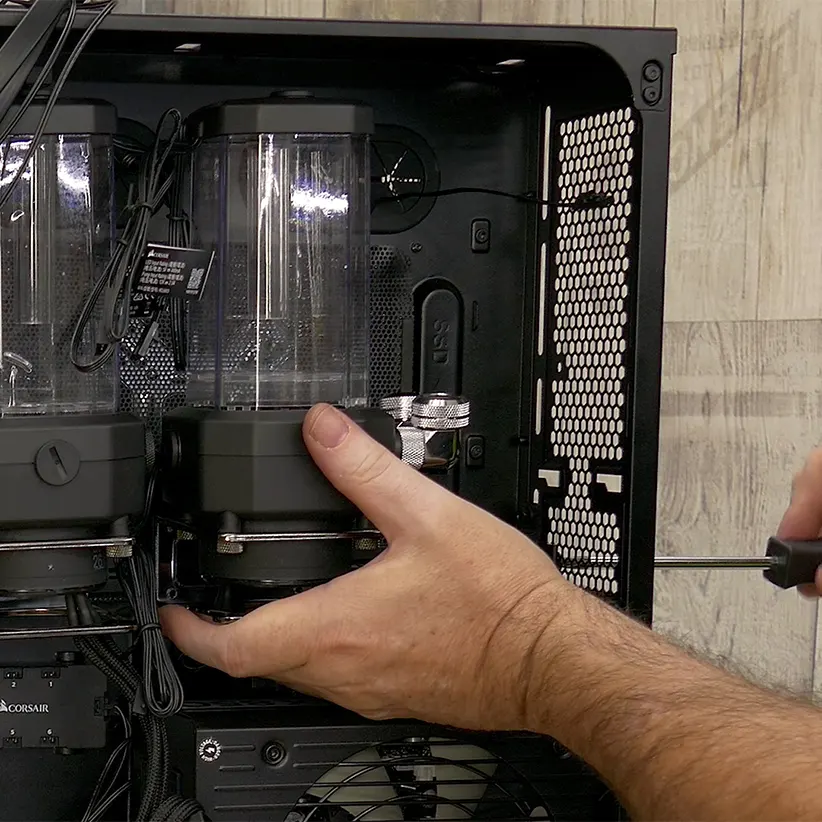

Cada circuito tiene su propio depósito de refrigerante y eso ocupa bastante espacio pero la cámara trasera de la 680X dispone de bahías para discos que no usamos, así que las quitamos para poner un conjunto de dos combos depósito con bomba XD5 RGB de Corsair con un soporte de aluminio.

---

Instalación de componentes de refrigeración líquida en el PC

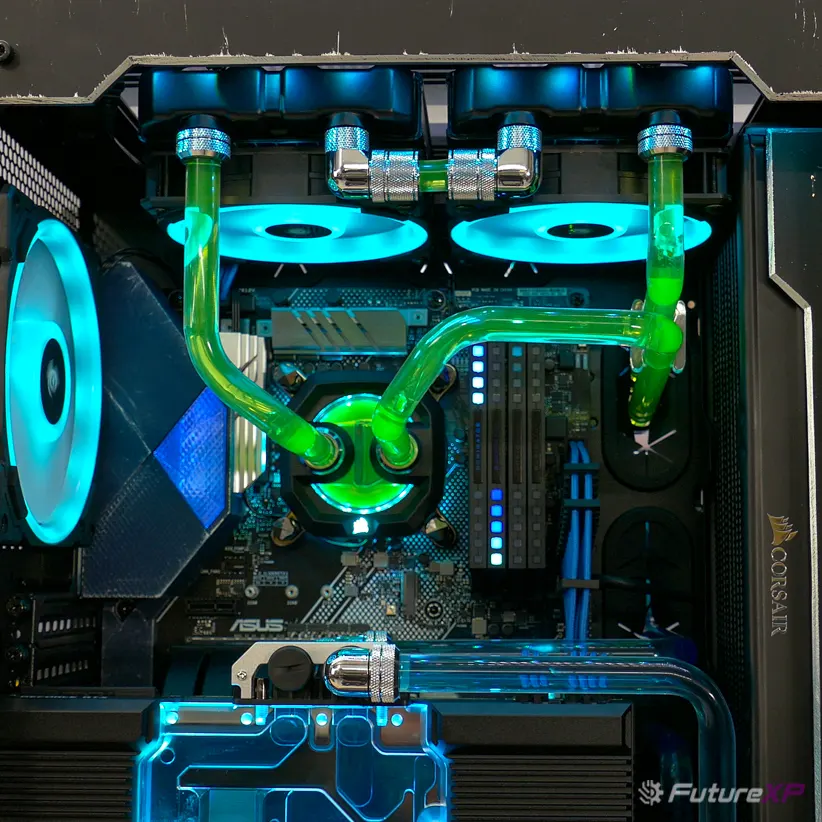

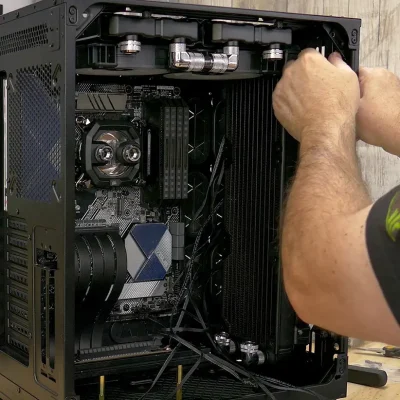

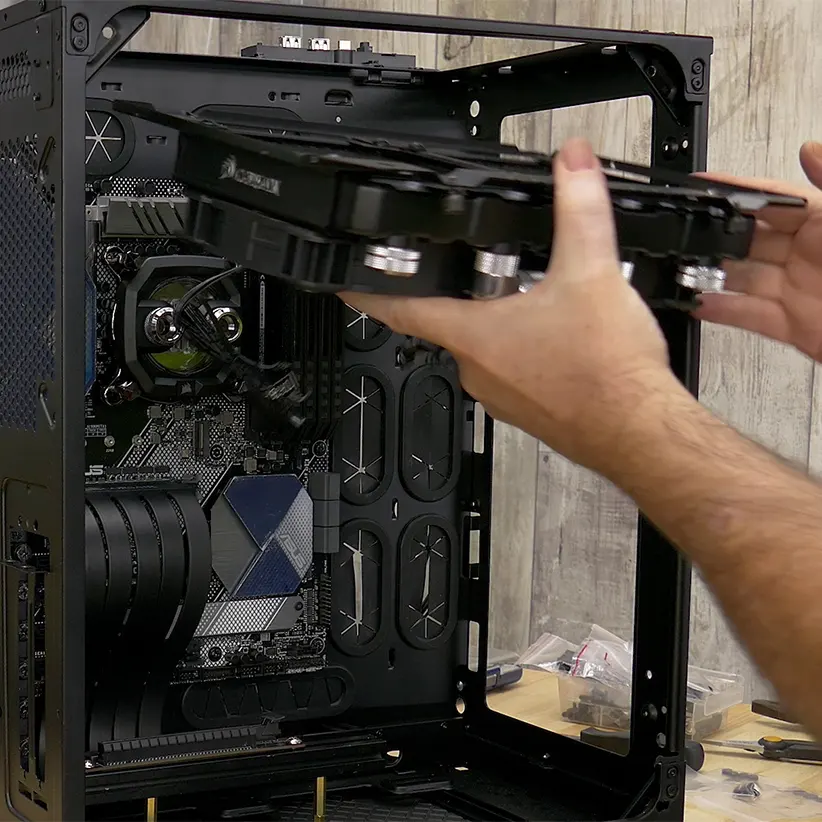

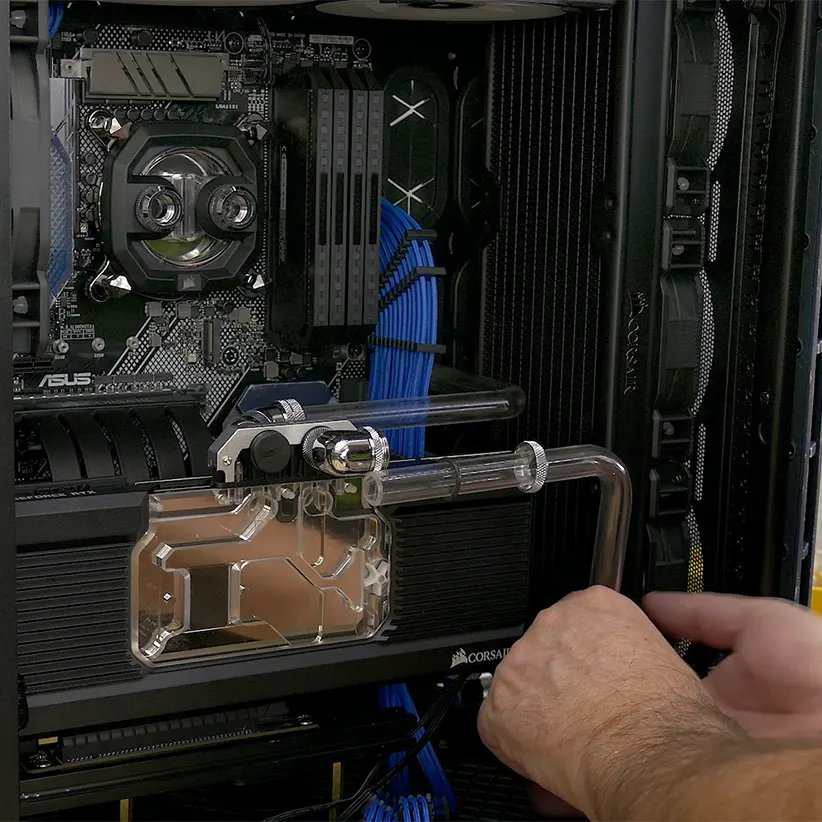

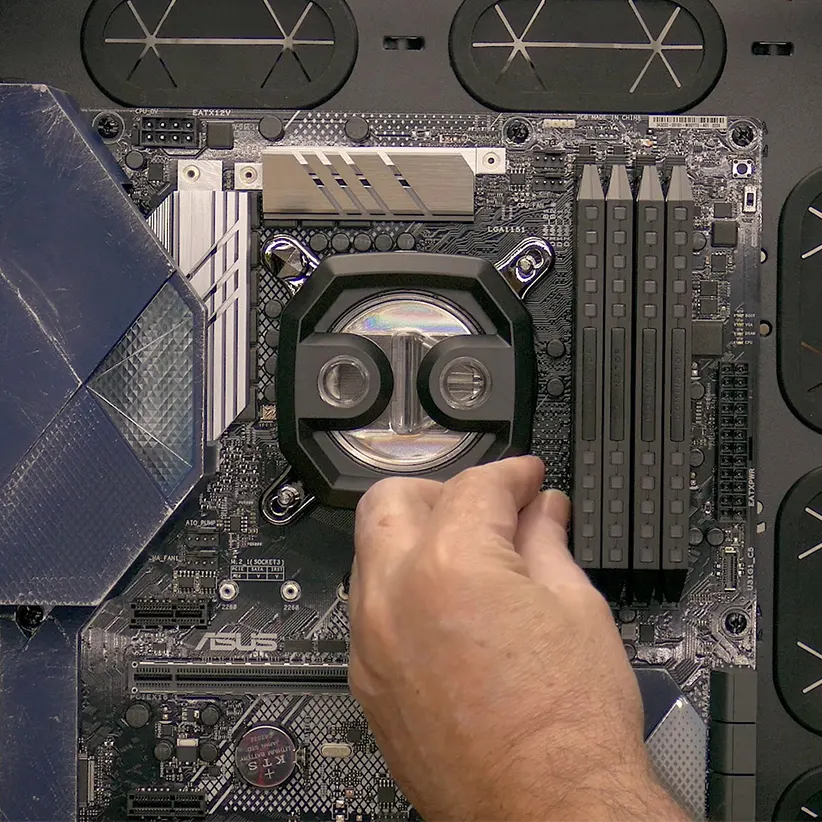

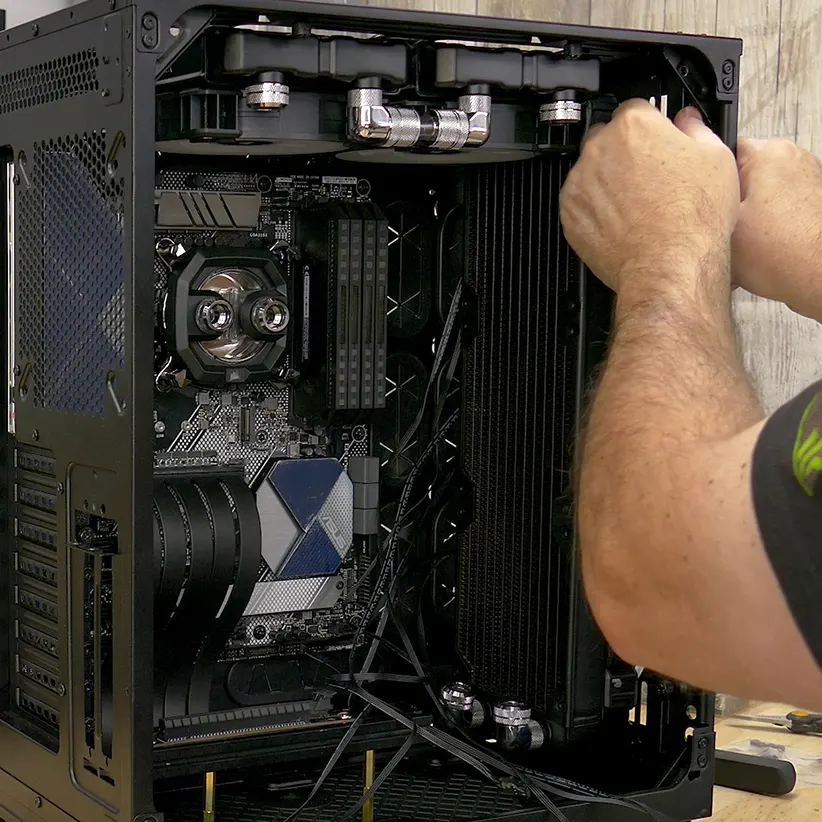

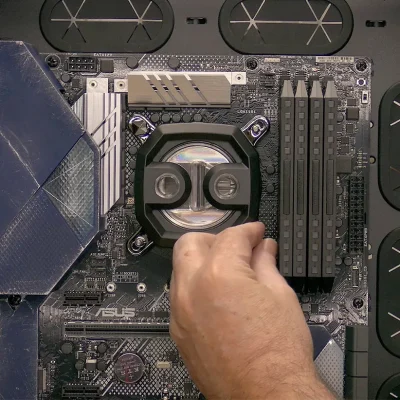

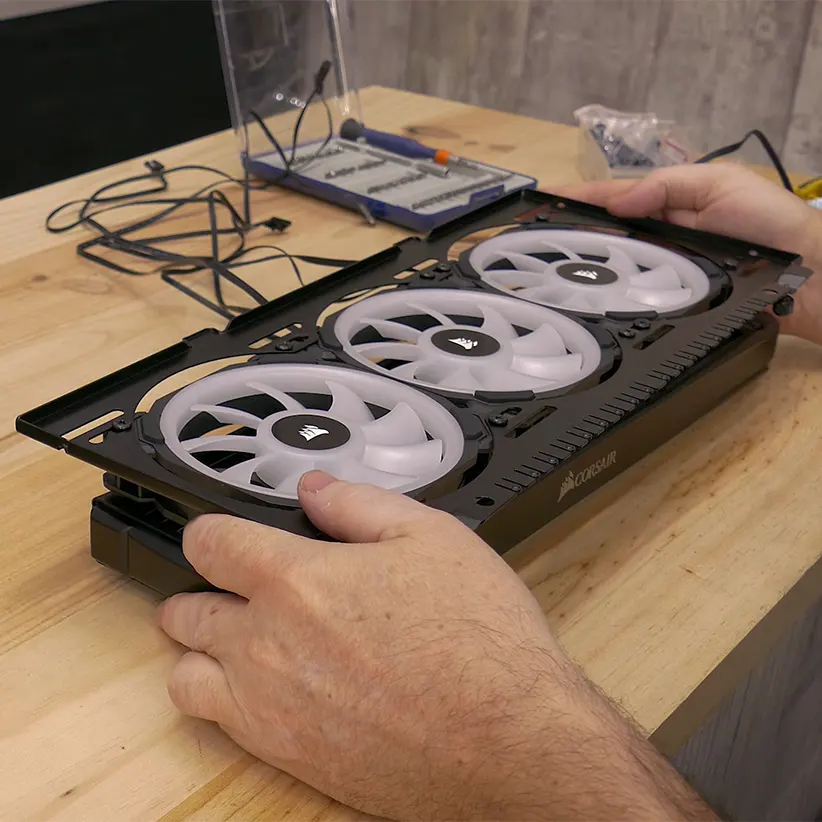

Instalamos el bloque Corsair XC7 y la bandeja superior con dos radiadores de 120mm en serie y dos ventiladores LL120 RGB para la CPU, y la bandeja frontal con un radiador de 360mm y tres ventiladores LL120 RGB para la GPU.

---

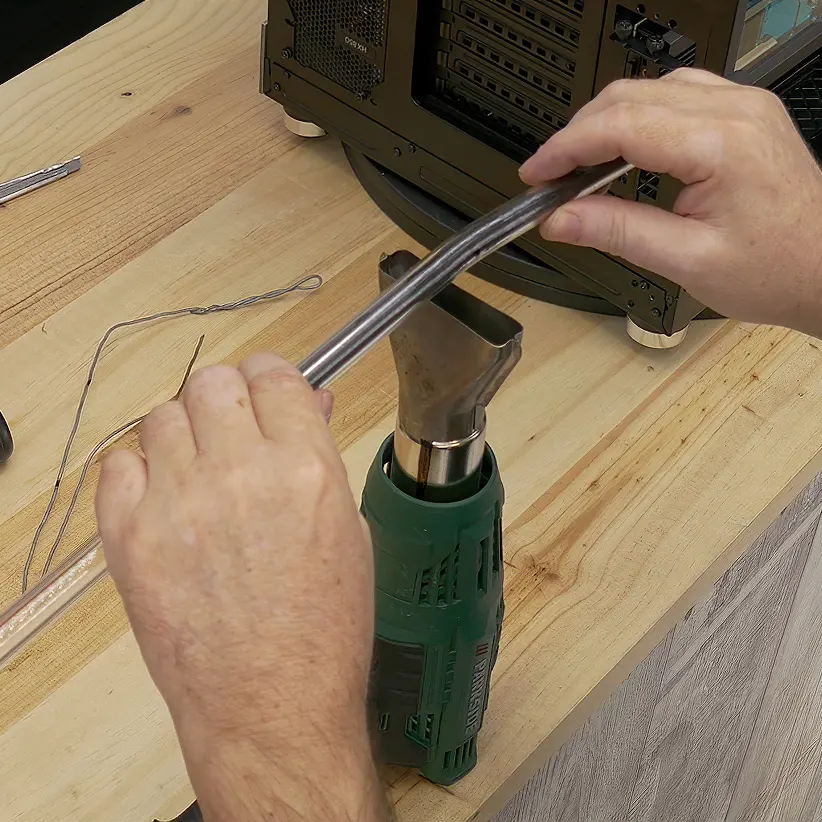

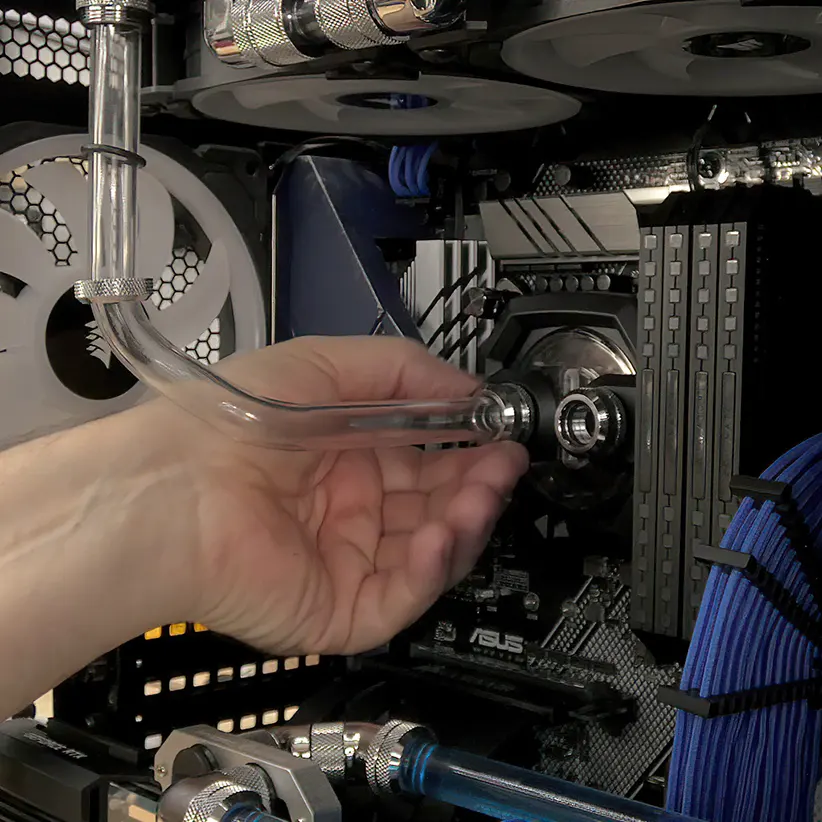

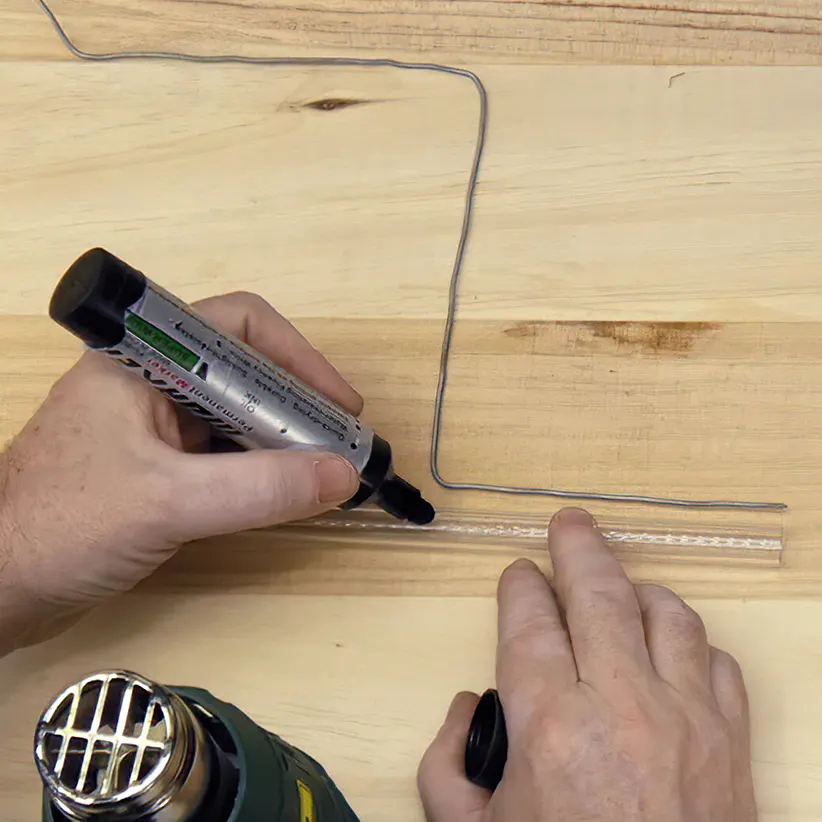

Doblar tubos rígidos y llenar el circuito de refrigeración líquida

Esta parte es delicada: requiere paciencia y tener tubo de sobra por si alguna pieza falla.
Los tubos rígidos de Corsair son de metacrilato, así que deben cortarse con una sierra ya que con cortatubos se astillan.
Para doblarlos es imprescindible colocar un macarrón de silicona interno para evitar que se arruguen.

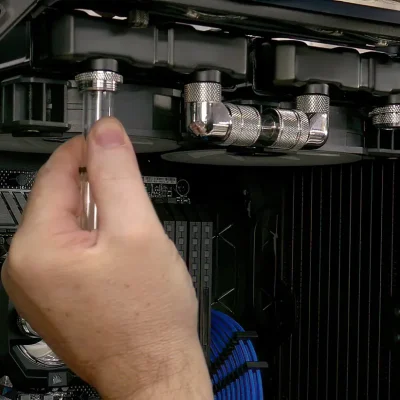

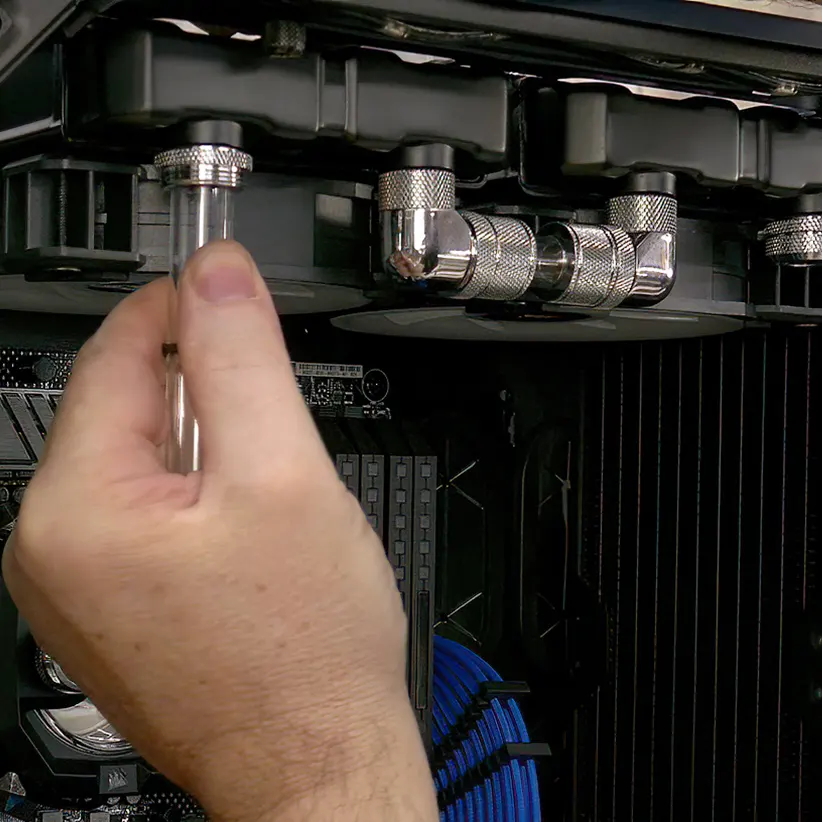

Para instalar los tubos, engrasa ligeramente las puntas y las juntas tóricas con un paño humedecido en WD-40. Facilita la inserción, evita daños y asegura un apriete uniforme y estanco.
Importante: no aprietes en exceso; debe quedar firme pero flexible.

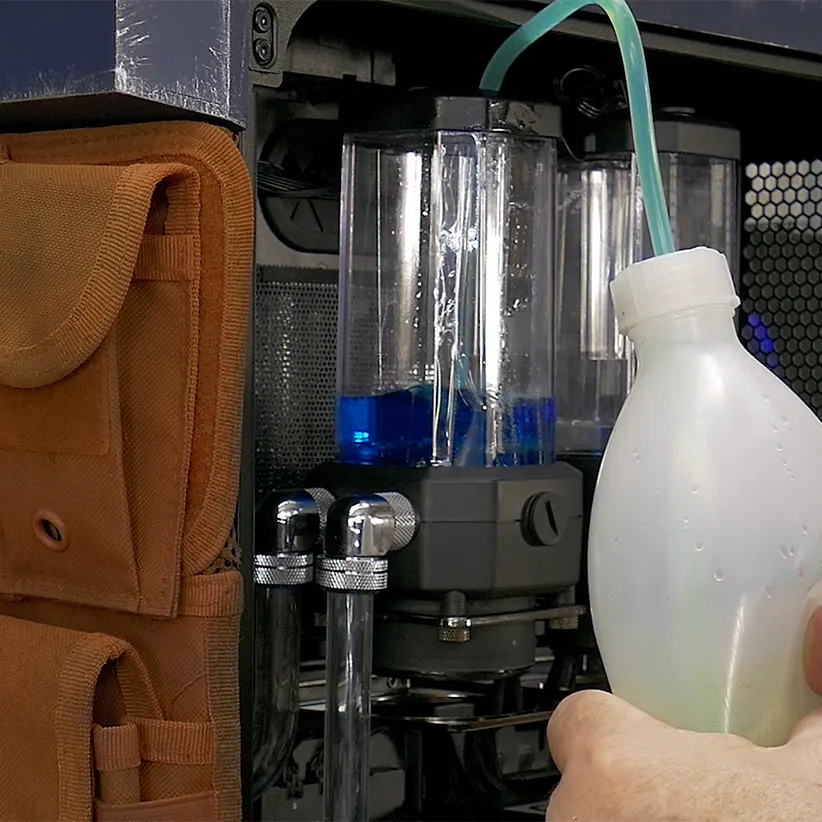

Para rellenar los depósitos usé un dosificador y probé el circuito con una fuente externa solo para la bomba, evitando alimentar los componentes.

---

7- Modificaciones de la fuente de alimentación Corsair HX850 y cableado custom del PC

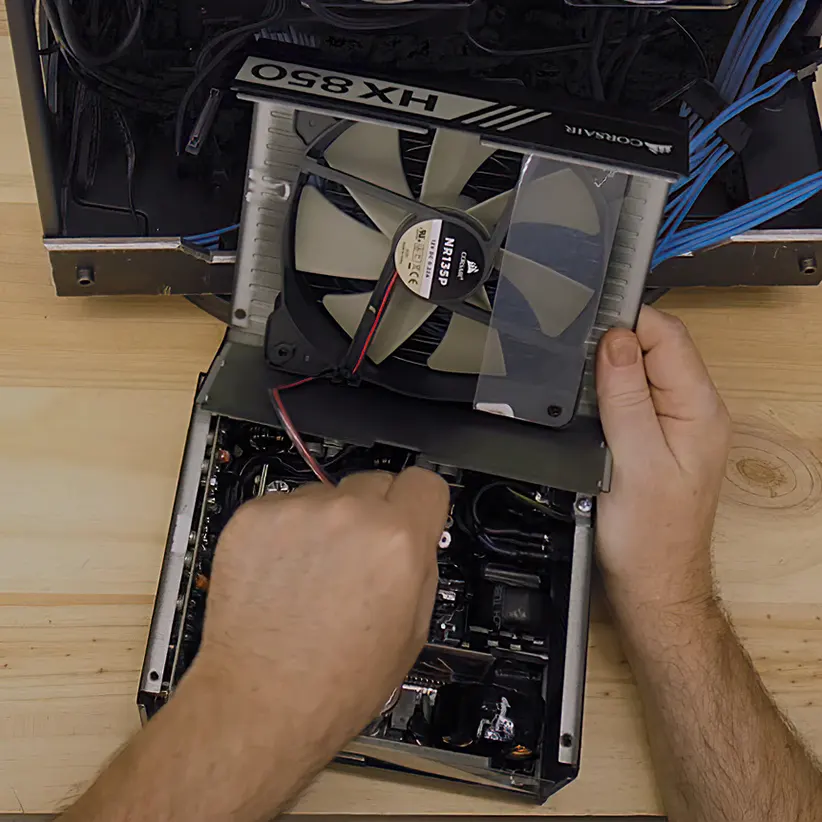

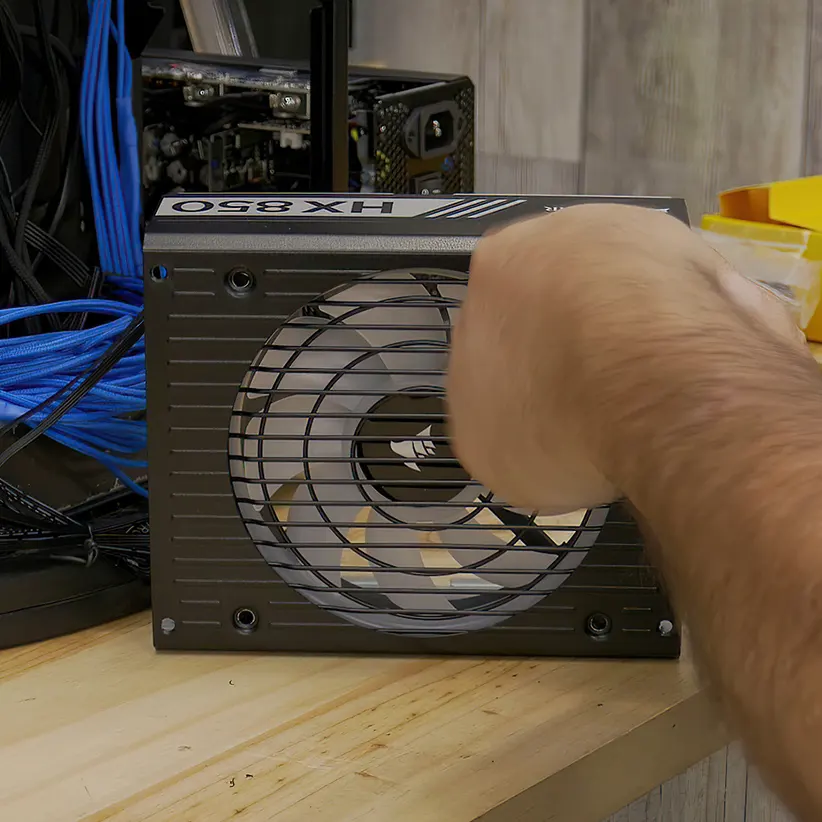

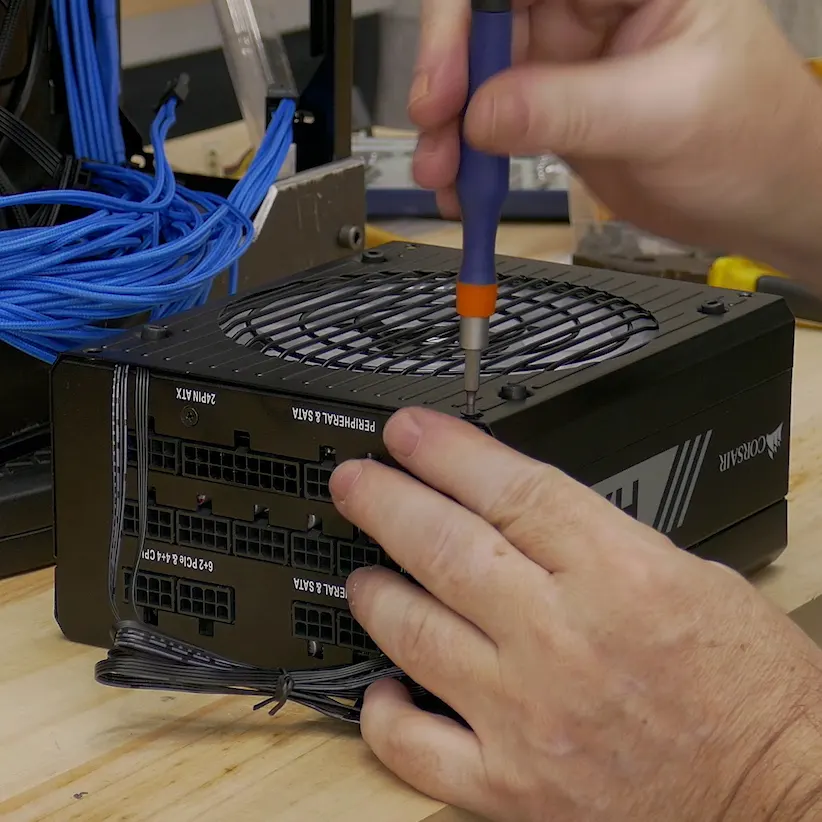

Como este PC modding se ha diseñado para no llevar tapa trasera, la fuente de alimentación es un elemento visible, así que le cambiamos el ventilador por un LL120 RGB, gestionado con el Commander PRO, como el resto de ventiladores del PC.

---

8- Instalación de las carcasas y elementos decorativos de la 680X

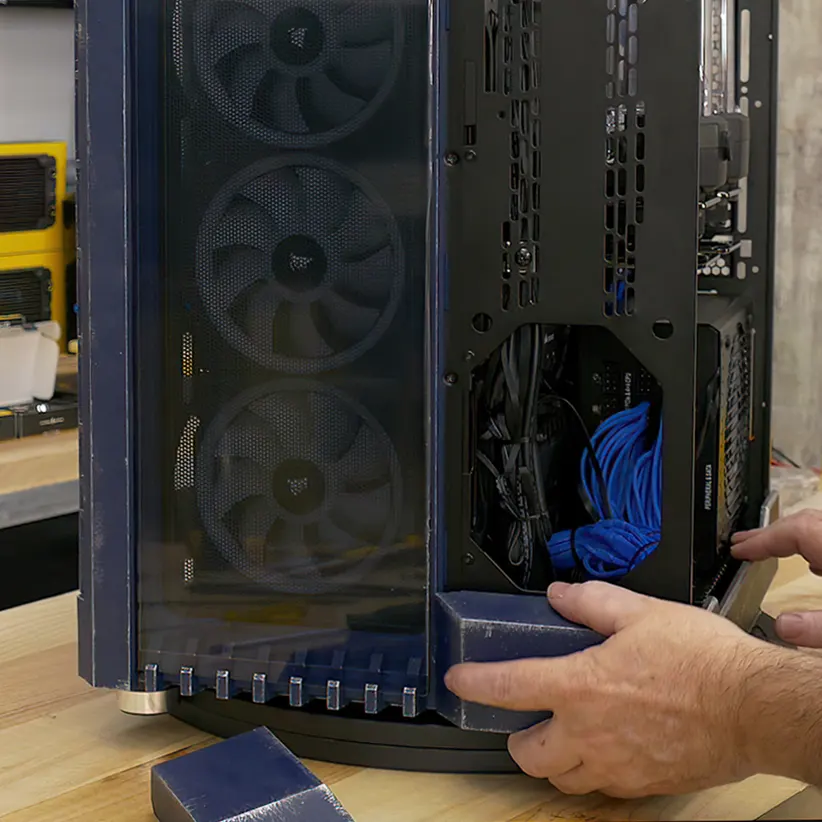

Una vez instalados los componentes principales y el cableado, monté las carcasas que había pintado previamente y grabé con láser el logo de Call of Duty en una pieza del frontal.

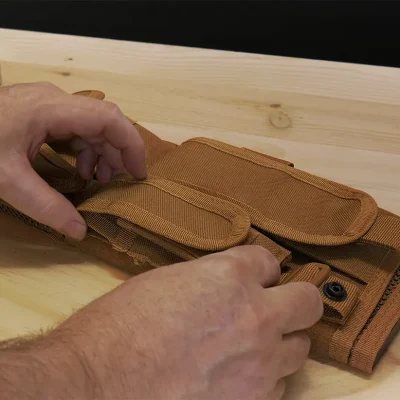

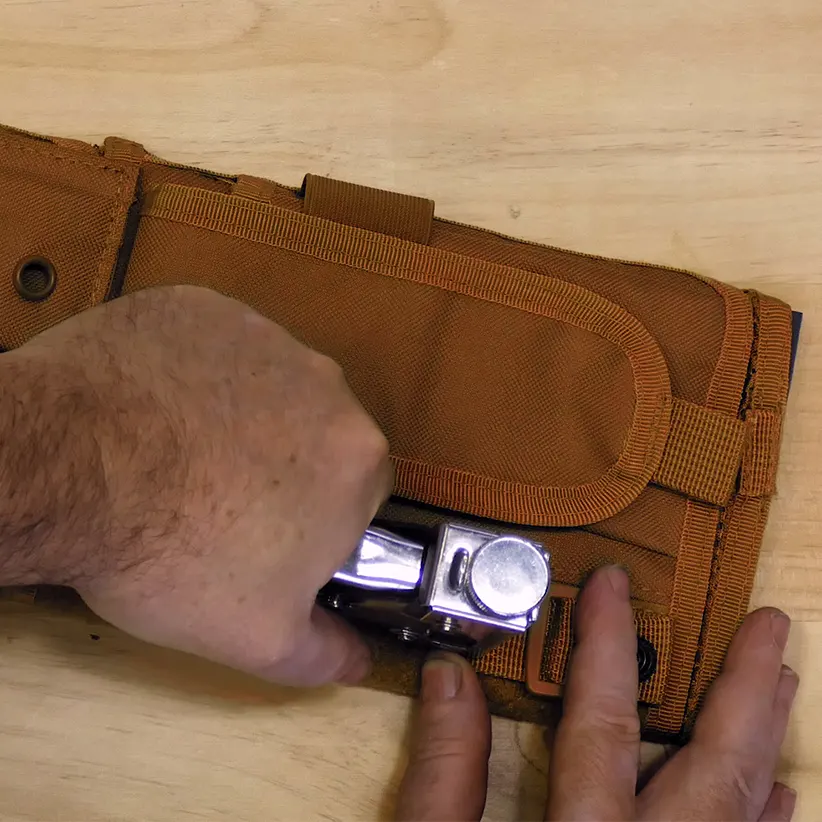

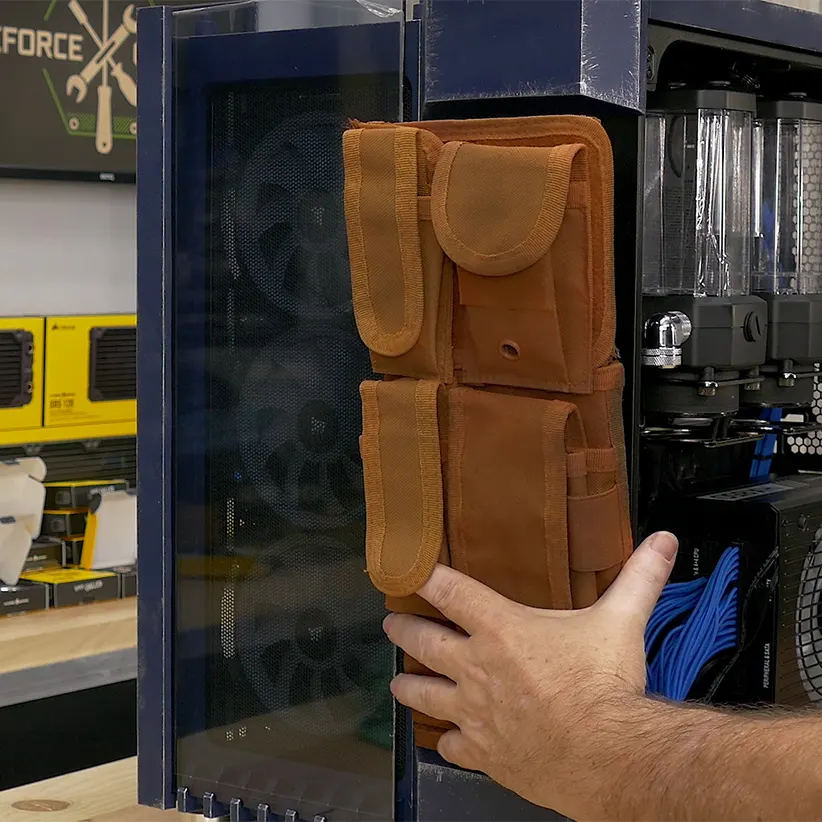

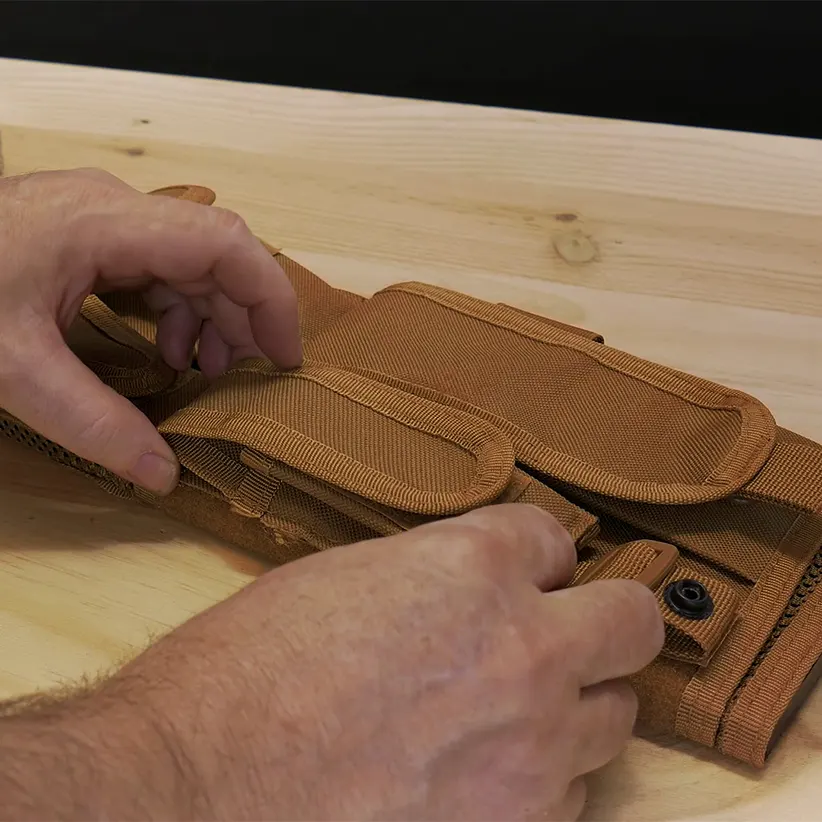

Después, con un chaleco militar y una placa de PVC, hice la pieza frontal y la envejecí para darle un aspecto más real.

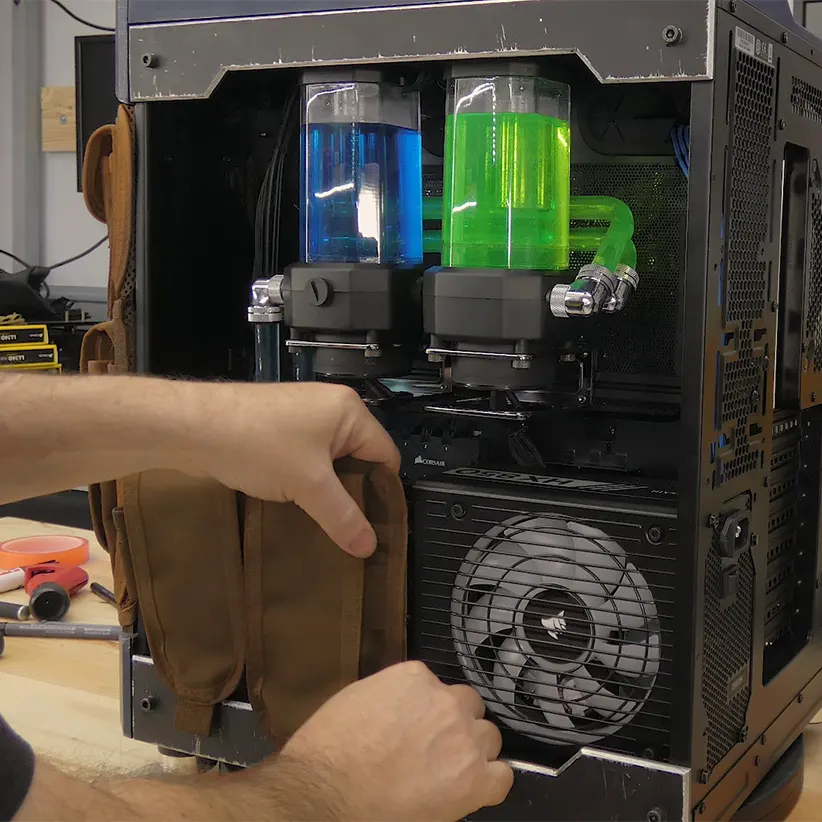

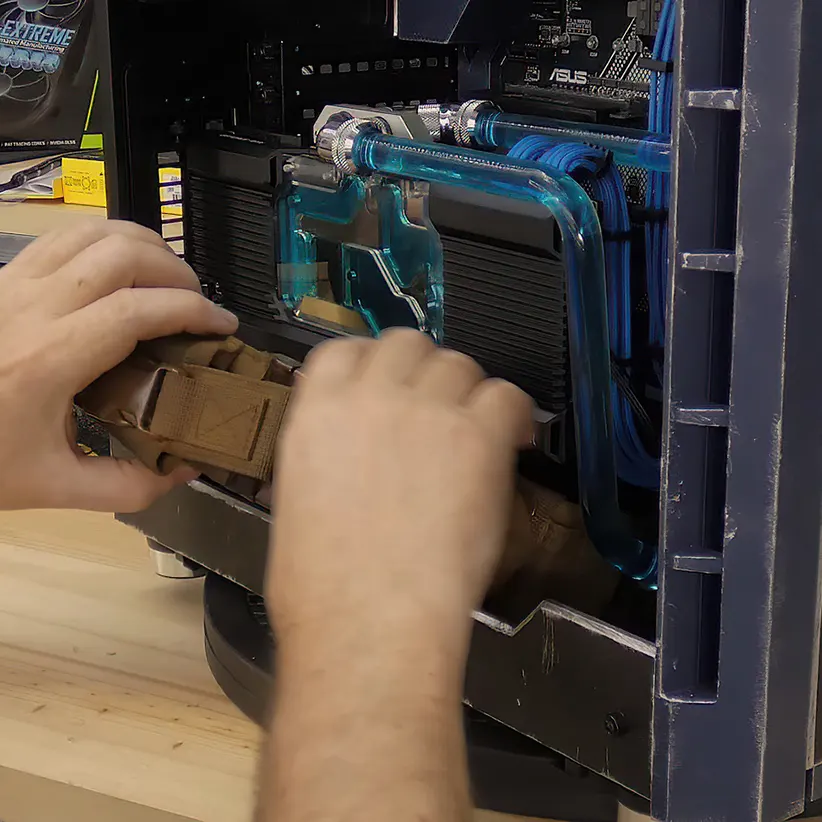

Con las partes sobrantes del chaleco construí un cover para el cableado trasero y otro para la parte inferior de la tarjeta gráfica.

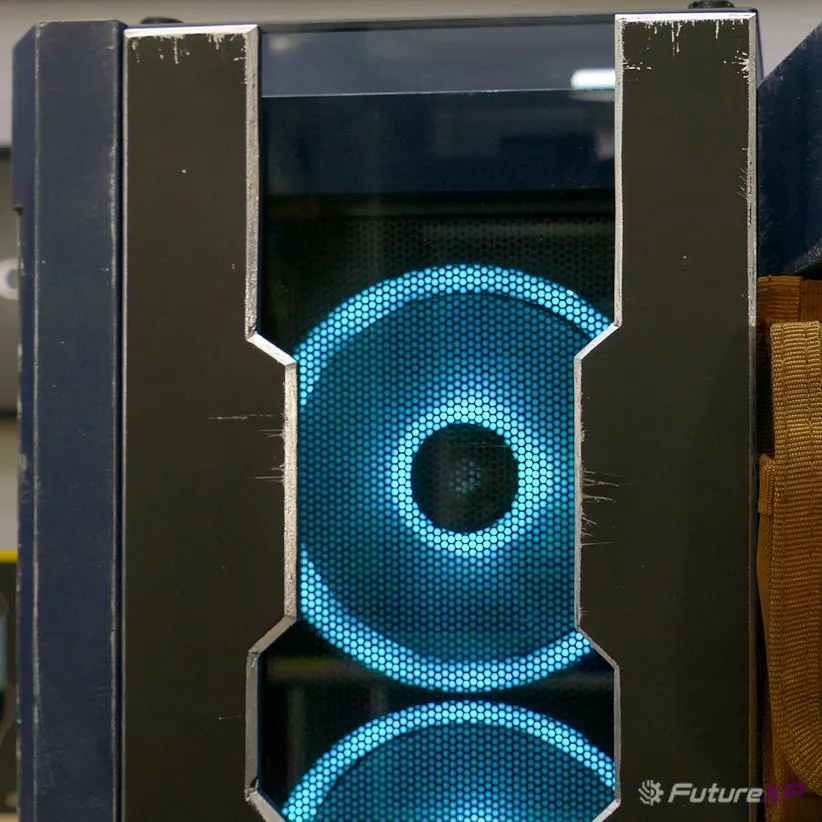

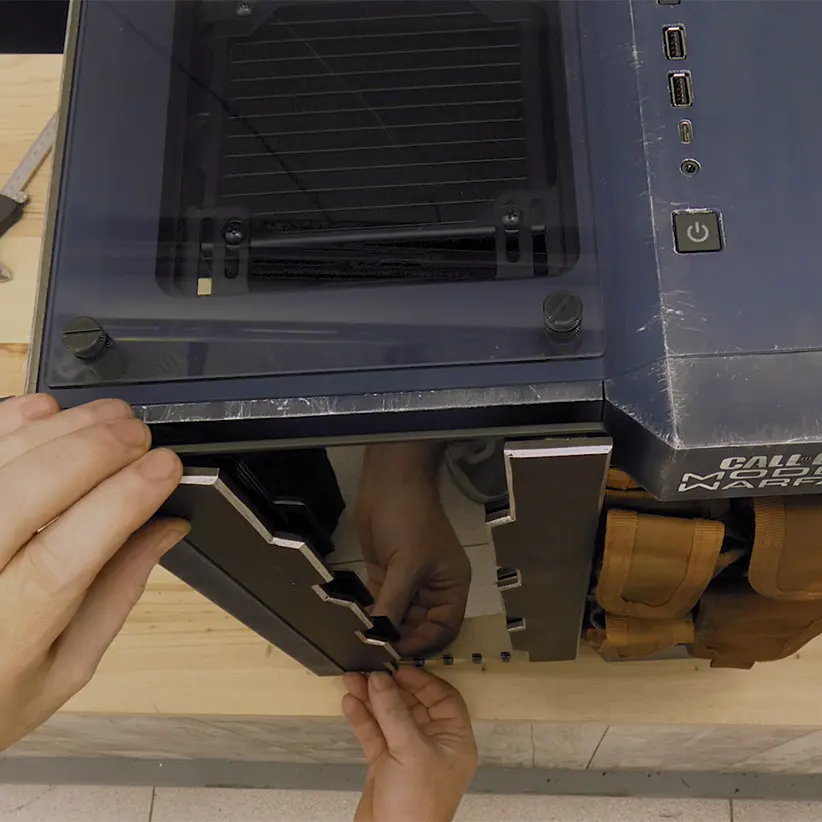

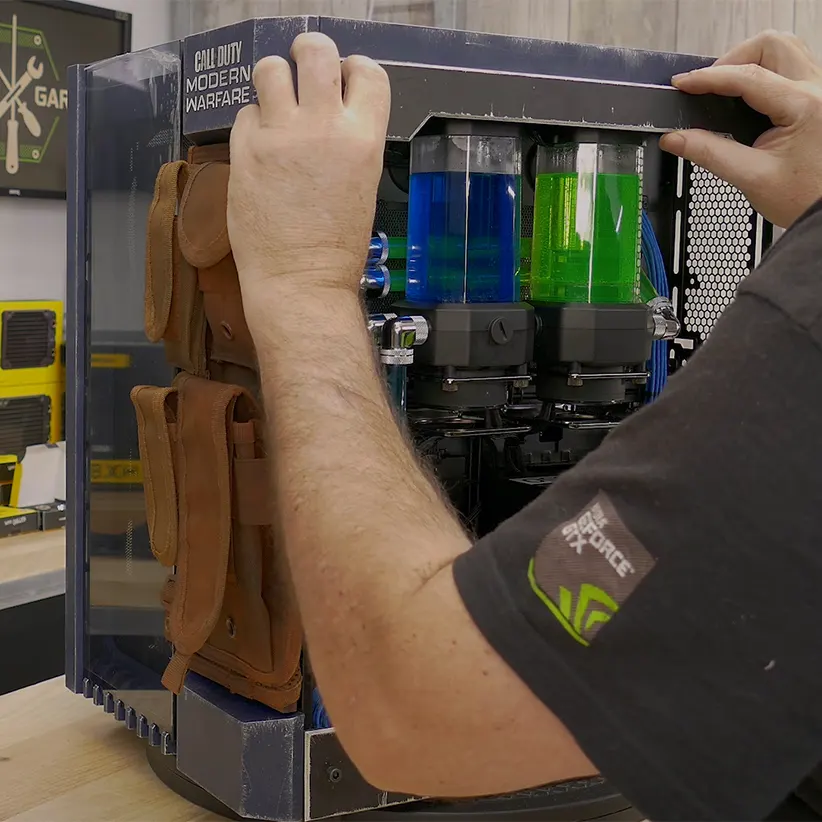

Por último instalé los escudos metálicos en los laterales y el frontal.

---

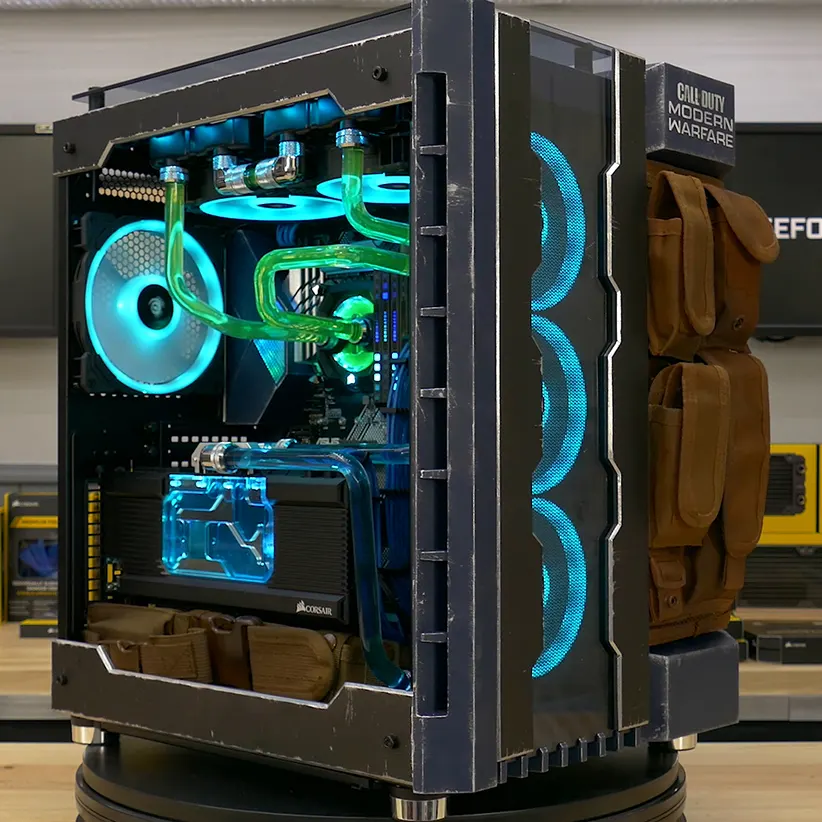

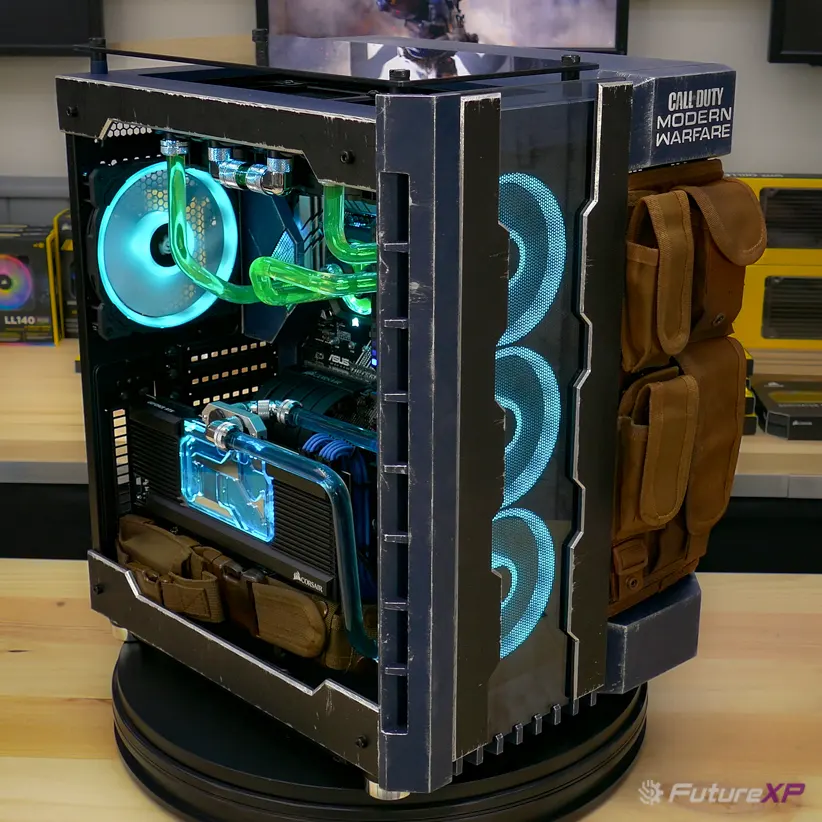

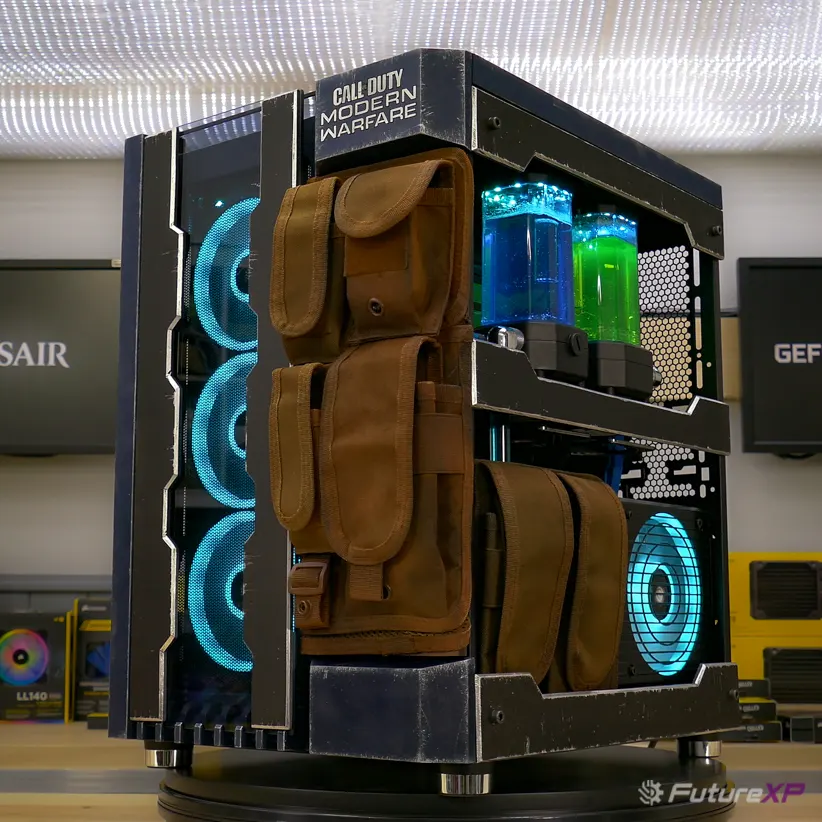

Resultado final: PC Modding COD

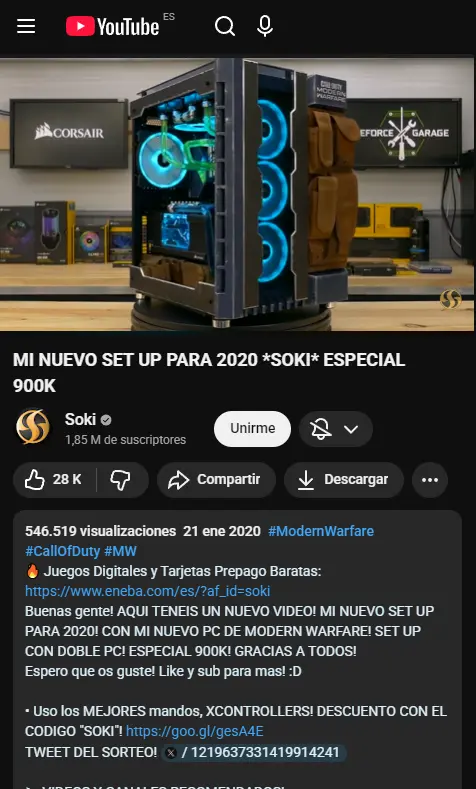

Si prefieres ver el proceso en acción para no perderte ningún detalle, te recomendamos ver el vídeo completo en el canal de NVIDIA GeForce España. En él, te acompañaré paso a paso en este apasionante proyecto.

---

---

---
